Опора рама — HITACHI MH5510B

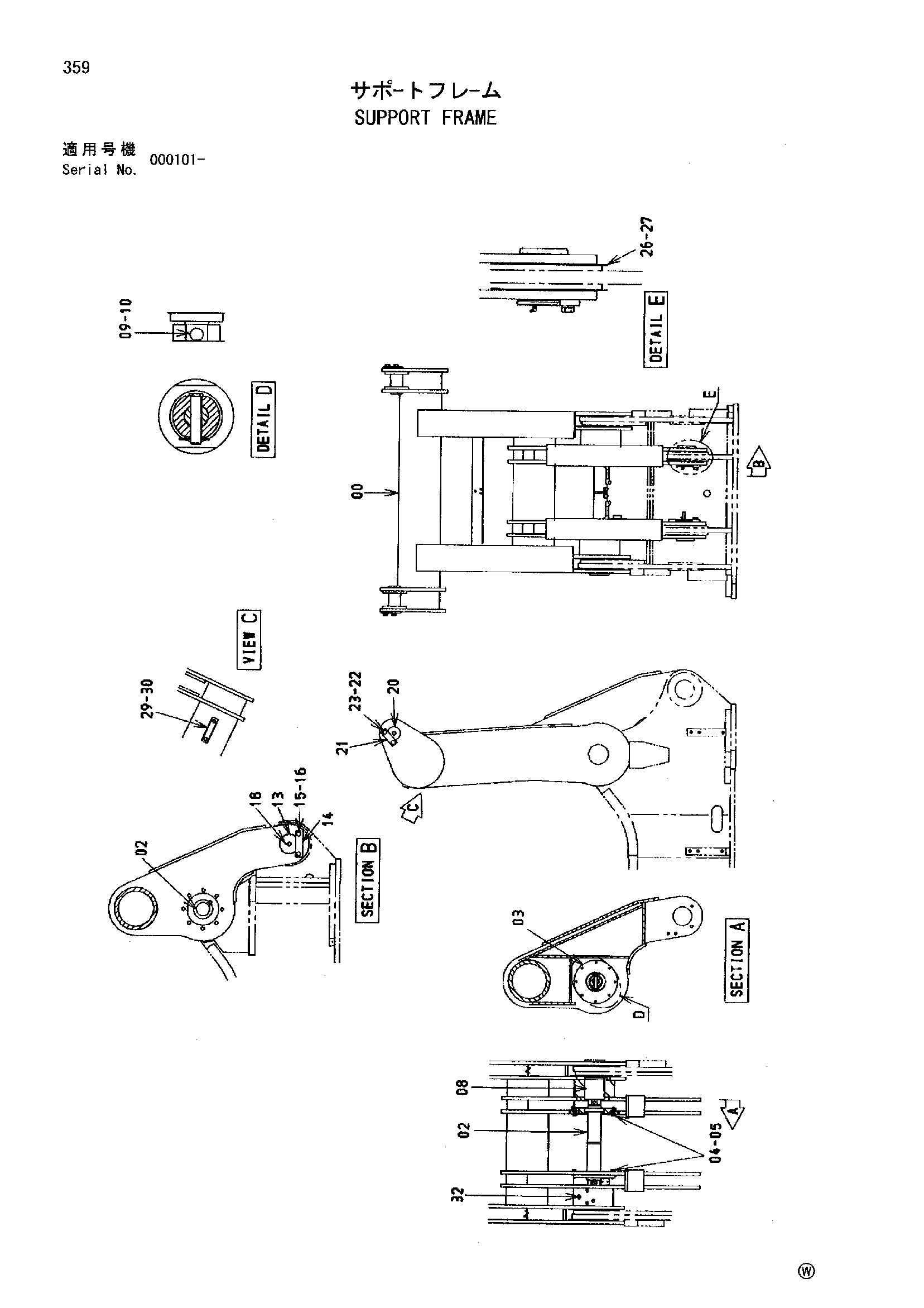

Заводская схема «Опора рама» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008985 | Рама опора | 1 |
| 02 | 4479387 | Гидроцилиндр. масляный | 1 |
| 03 | 4611182 | Крышка | 2 |
| 04 | J901655 | Болт | 16 |
| 05 | A590916 | Пружинная шайба | 16 |
| 08 | 4479858 | Палец | 2 |
| 09 | 4479859 | Палец | 2 |
| 10 | A765028 | Шплинт | 2 |
| 10 | 4077248 | Стопорный палец | 2 |
| 13 | 4479857 | Палец | 2 |
| 14 | 4458193 | Стопорная пластина | 2 |
| 15 | J932045 | Болт | 4 |
| 16 | A590920 | Пружинная шайба | 4 |
| 18 | J75581 | Пресс-маслёнка | 2 |
| 20 | 4479176 | Палец | 2 |
| 21 | X4248 | Стопорная пластина | 2 |
| 22 | J932035 | Болт | 4 |
| 23 | A590920 | Пружинная шайба | 4 |
| 26 | 4613537 | Регулировочная шайба | 8 |
| 27 | 4613549 | Регулировочная шайба | 8 |
| 29 | 4611820 | Защитный кожух | 2 |
| 30 | M341630 | Болт с внутренним шестигранником | 4 |
| 32 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
