Ковш трубопроводы (1019) — HITACHI MH5510B

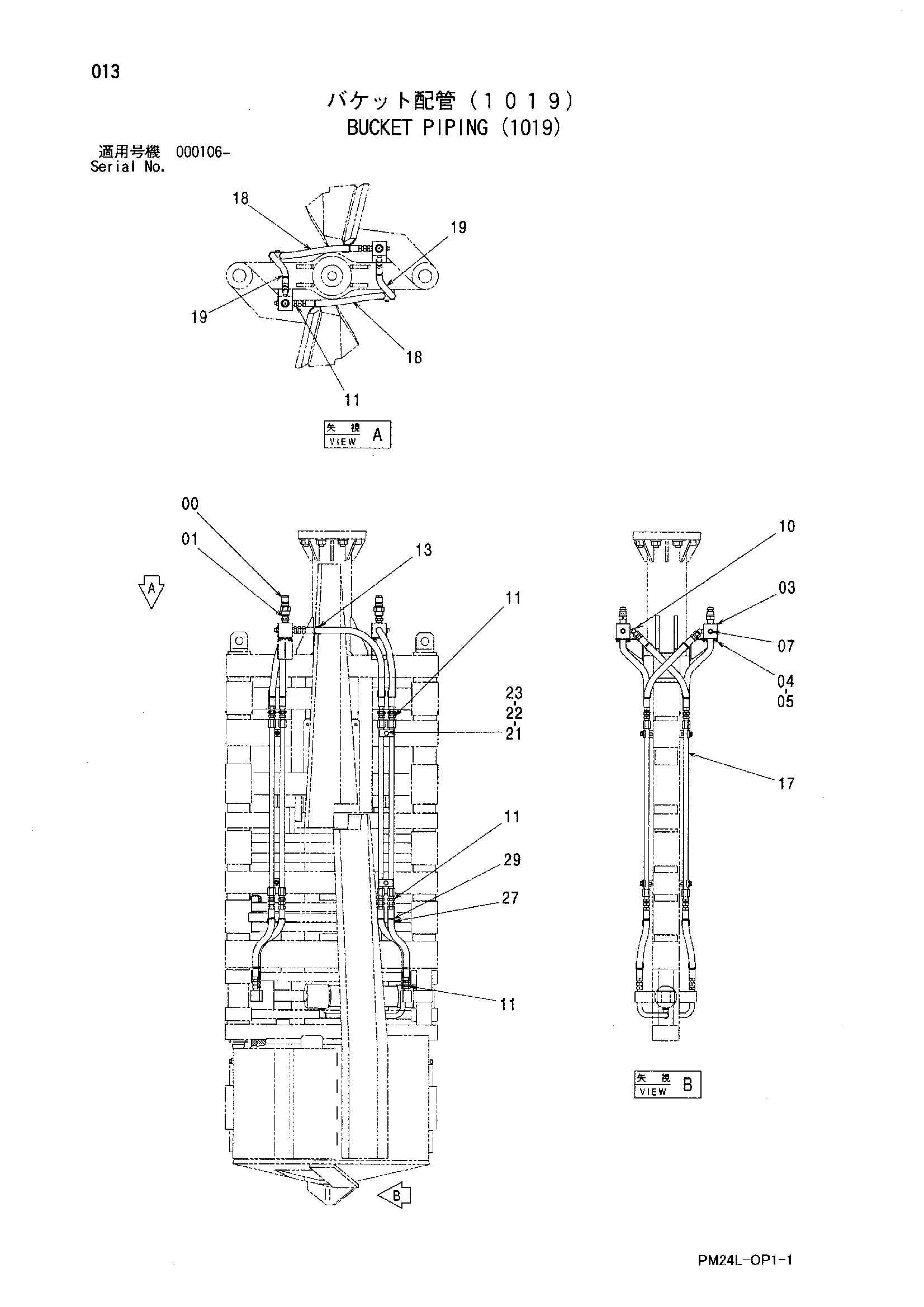

Заводская схема «Ковш трубопроводы (1019)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153623 | Самоуплотняющееся соединение | 2 |
| 00A | 4205626 | Колпачок | 1 |
| 01 | 94-1704 | Адаптер | 2 |
| 03 | 4151375 | Блок коллектор | 2 |
| 04 | J901020 | Болт | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 07 | 94-2024 | Пробка | 6 |
| 10 | 94-1503 | Угловой штуцер | 2 |
| 11 | 94-1303 | Адаптер | 14 |
| 13 | 4061470 | Защитный кожух | 4 |
| 17 | 9753256 | Трубка | 4 |
| 18 | 4061027 | Шланг | 2 |
| 19 | 4061028 | Шланг | 2 |
| 21 | 4053593 | Хомут трубки | 4 |
| 22 | J901045 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 27 | 4070698 | Защита шланга | 4 |
| 29 | 4037504 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
