Пилотные гидролинии (4) — HITACHI MH5510B

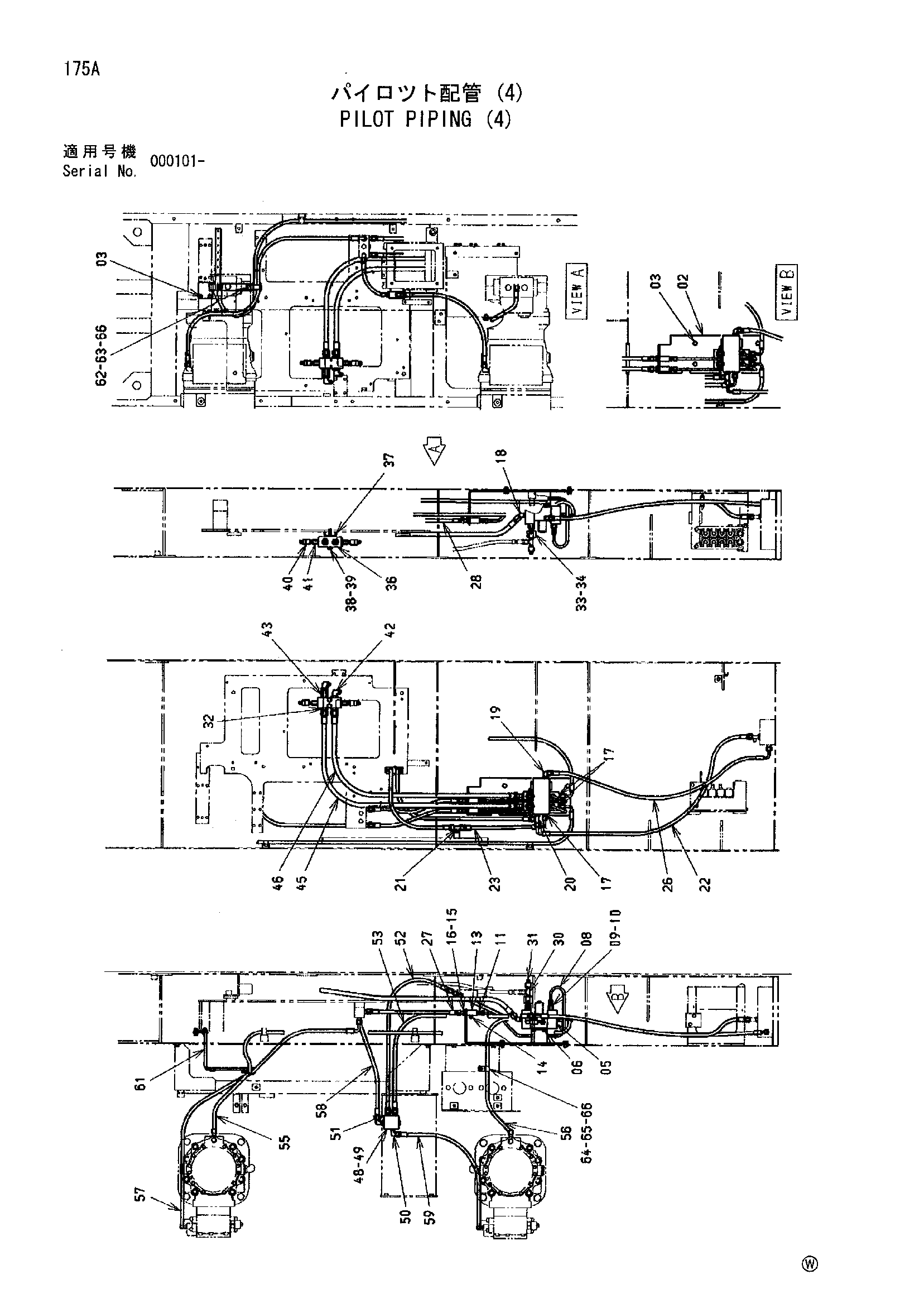

Заводская схема «Пилотные гидролинии (4)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8056877 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 6 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 03 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 05 | 4304672 | Пилотный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 06 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 08 | 3069942 | Трубка | 2 |
| 09 | 4317623 | Штуцер трубки | 2 |
| 10 | 957366 | Уплотнительное кольцо | 2 |
| 11 | 4130170 | Штуцер трубки | 2 |
| 13 | 4338545 | Переходник | 2 |
| 14 | 94-2022 | Пробка | 2 |
| 15 | A590916 | Пружинная шайба | 2 |
| 16 | 4202531 | Гайка | 2 |
| 17 | 4200466 | Адаптер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4236729 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4225403 | Тройник | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4208472 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4213458 | Нейлоновый шланг | 1 |
| 23 | 4318795 | Нейлоновый шланг | 1 |
| 26 | 4213458 | Нейлоновый шланг | 1 |
| 27 | 4318422 | Нейлоновый шланг | 1 |
| 28 | 4318423 | Нейлоновый шланг | 1 |
| 30 | 4307265 | Тройник | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4254563 | Датчик давления | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 32 | 4210361 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4350510 | Адаптер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4346128 | Штуцер | 2 |
| 36 | 3065496 | Коллектор | 1 |
| 37 | 4317427 | Сиденье | 1 |
| 38 | J901090 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 4331359 | Датчик давления | 2 |
| 41 | 4345898 | Переходник | 2 |
| 41A | 4506408 | Уплотнительное кольцо | 1 |
| 42 | 4154672 | Угловой штуцер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4406267 | Переходник | 1 |
| 43A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4341690 | Шланг | 1 |
| 46 | 4341691 | Шланг | 1 |
| 48 | 4368190 | Пилотный клапан | 1 |
| 49 | J020845 | Болт с шайбой | 2 |
| 49 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 49 | J260845 замена: A590108 | Болт с шайбой | 2 |
| 50 | 4156434 | Угловой штуцер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4200467 | Адаптер | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4412108 | Шланг | 1 |
| 53 | 4399612 | Шланг | 1 |
| 55 | 4369442 | Шланг | 1 |
| 56 | 4354365 | Шланг | 1 |
| 57 | 4436255 | Шланг | 1 |
| 58 | 4375295 | Шланг | 1 |
| 59 | 4374026 | Шланг | 1 |
| 61 | 8069920 | Кронштейн | 1 |
| 62 | 4190292 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 64 | 4190275 | Зажим | 1 |
| 65 | J901020 | Болт | 1 |
| 66 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
