Стрела ограничитель подъёма предотвращение устройство — HITACHI MH5510B

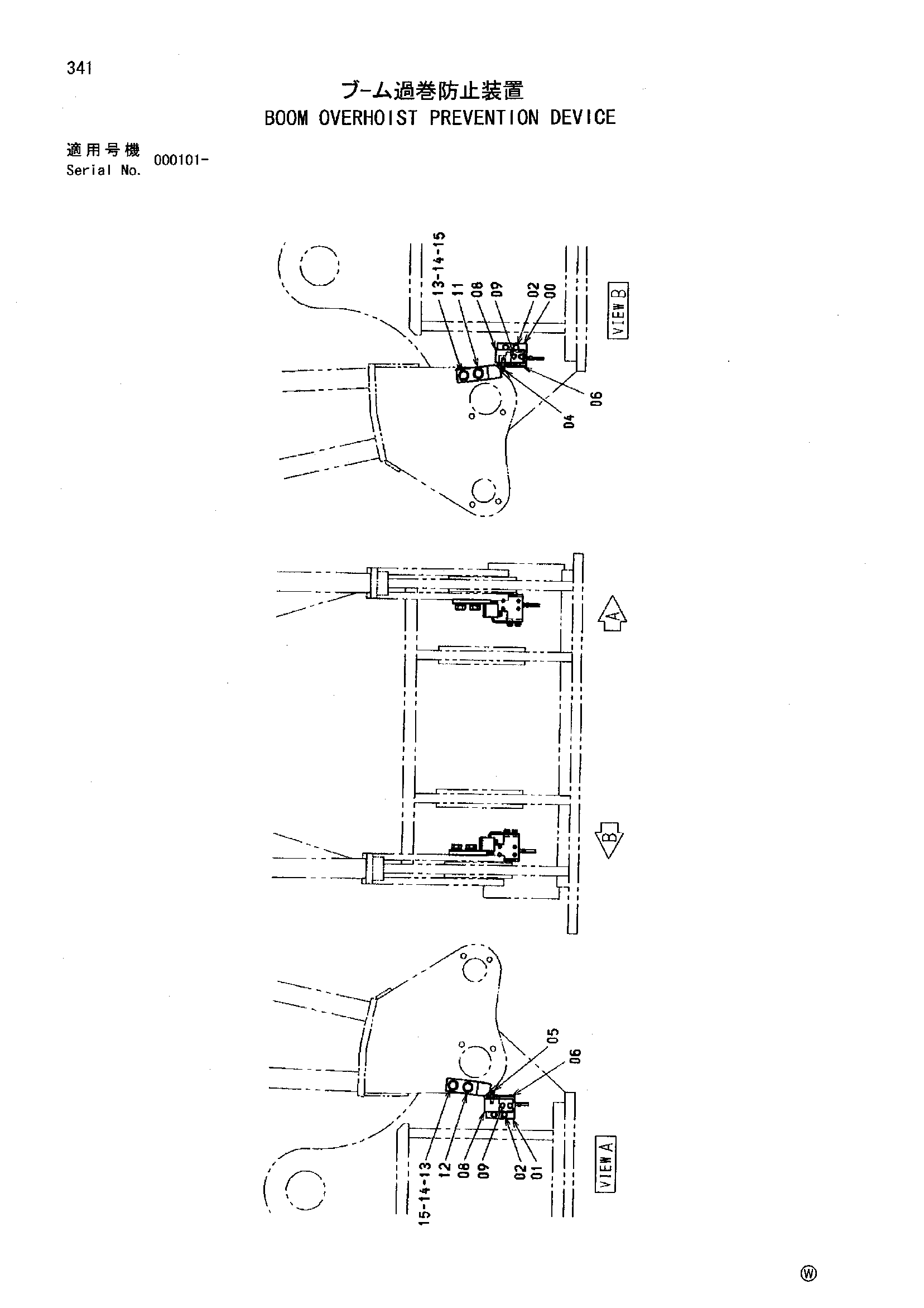

Заводская схема «Стрела ограничитель подъёма предотвращение устройство» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090349 | Правый кронштейн | 1 |
| 01 | 8090350 | Левый кронштейн | 1 |
| 02 | J011230 | Болт с шайбой | 4 |
| 02 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 02 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 04 | 4485105 | Выключатель концевой | 1 |
| 05 | 4485106 | Выключатель концевой | 1 |
| 06 | J010620 | Болт с шайбой | 8 |
| 06 | J260620 замена: J900620 | Болт с шайбой | 8 |
| 06 | J260620 замена: A590106 | Болт с шайбой | 8 |
| 08 | 4485033 | Крышка | 2 |
| 09 | J011020 | Болт с шайбой | 4 |
| 09 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 09 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 10 | 9761931 | Ответная планка | 1 |
| 11 | 9759884 | Ответная планка | 1 |
| 13 | J932045 | Болт | 4 |
| 14 | A590920 | Пружинная шайба | 4 |
| 15 | A590120 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
