Портал (верхний) — HITACHI MH5510B

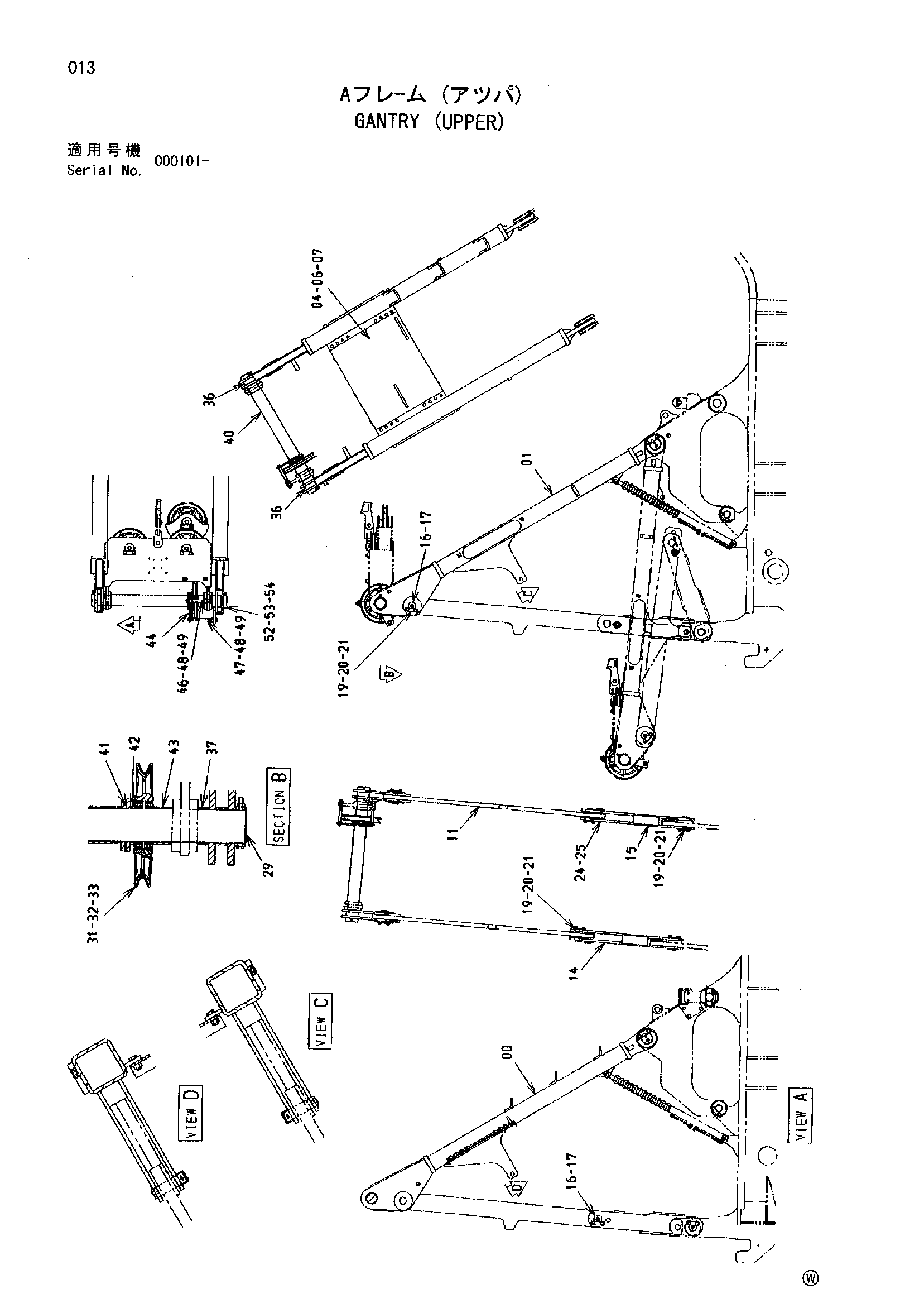

Заводская схема «Портал (верхний)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043368 | LEG передний | 1 |
| 01 | 7043367 | LEG передний | 1 |
| 04 | 9759754 | Опора | 1 |
| 06 | J901640 | Болт | 16 |
| 07 | M660016 | U-образная гайка | 16 |
| 11 | 4474833 | LEG задний | 2 |
| 14 | 7043987 | LEG задний | 1 |
| 15 | 7043988 | LEG задний | 1 |
| 16 | 4400939 | Палец | 6 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 19 | X4247 | Стопорная пластина | 6 |
| 20 | J901630 | Болт | 12 |
| 21 | A590916 | Пружинная шайба | 12 |
| 24 | 4414288 | Палец | 2 |
| 25 | 9700006 | Палец кольцо | 2 |
| 29 | 3096443 | Мост | 1 |
| 31 | 3075728 | Канатный блок | 1 |
| 31 | 3091063 | Канатный блок | 1 |
| 32 | 4122179 | Шариковый подшипник | 2 |
| 33 | J75481 | Пресс-маслёнка | 1 |
| 36 | 4369096 | Проставка | 2 |
| 37 | 4094236 | Проставка | 1 |
| 40 | 4394203 | Проставка | 1 |
| 41 | 4094235 | Проставка | 1 |
| 42 | 4146083 | Проставка | 1 |
| 43 | 4120881 | Проставка | 1 |
| 44 | 4394201 | Тяга | 2 |
| 46 | 4369100 | Палец | 1 |
| 47 | 4483200 | Палец | 1 |
| 48 | A768050 | Шплинт | 4 |
| 49 | J951024 | Гайка | 4 |
| 52 | 4369095 | Втулка | 2 |
| 53 | J901210 | Болт | 2 |
| 54 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
