Нижний рама трубопроводы (1) — HITACHI MH5510B

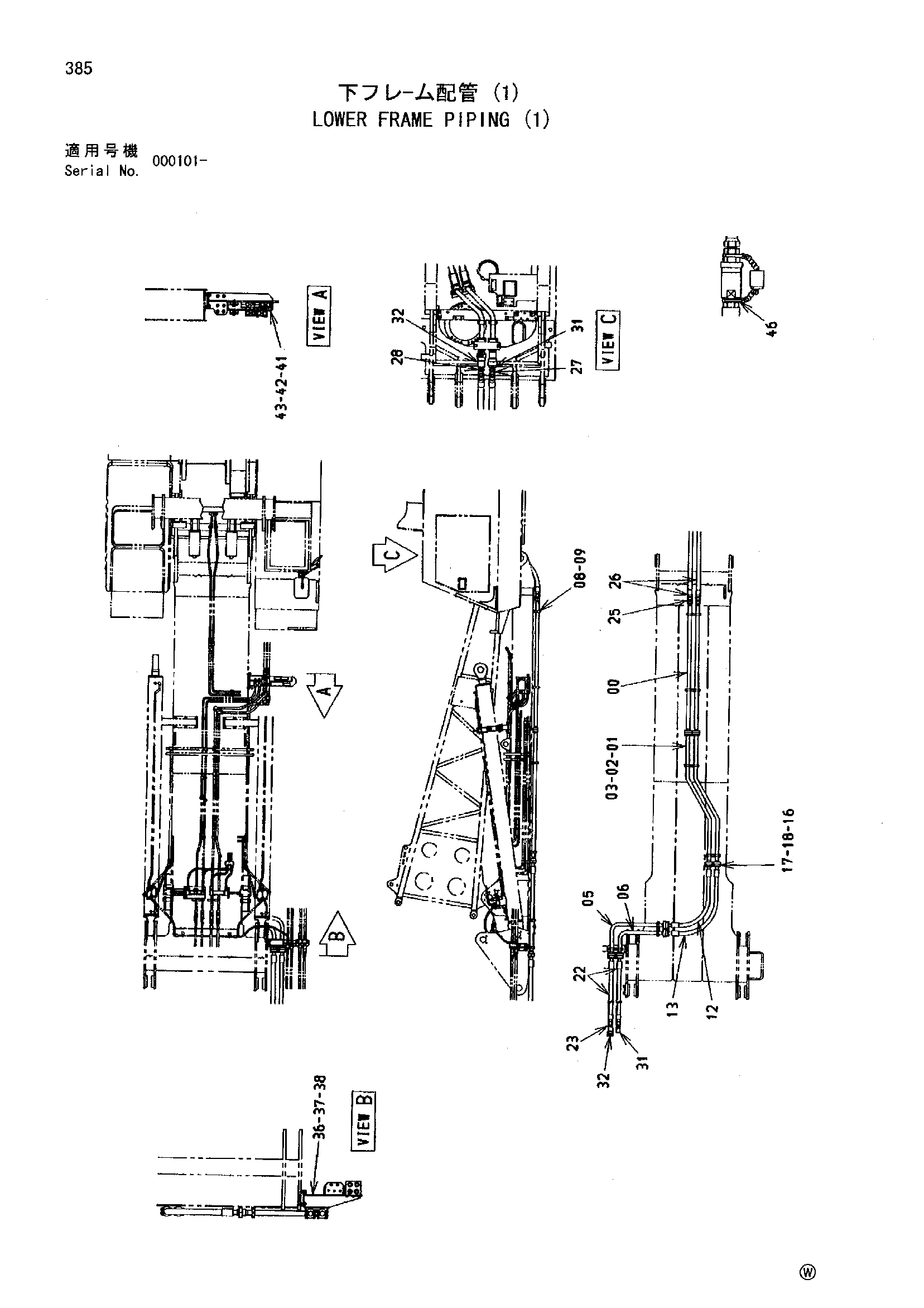

Заводская схема «Нижний рама трубопроводы (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093885 | Трубка | 2 |
| 01 | 8093884 | Трубка | 2 |
| 02 | 4510169 | Уплотнительное кольцо | 2 |
| 03 | M341656 | Болт с внутренним шестигранником | 8 |
| 05 | 8093886 | Трубка | 1 |
| 06 | 8093887 | Трубка | 1 |
| 08 | 4342723 | Хомут трубки | 24 |
| 09 | J011295 | Болт с шайбой | 24 |
| 09 | J271295 замена: J901295 | Болт с шайбой | 24 |
| 09 | J271295 замена: J222012 | Болт с шайбой | 24 |
| 12 | 4614020 | Шланг | 1 |
| 13 | 4614021 | Шланг | 1 |
| 16 | 4510169 | Уплотнительное кольцо | 6 |
| 17 | 4075854 | Разъёмный фланец | 12 |
| 18 | M341656 | Болт с внутренним шестигранником | 24 |
| 22 | 4614026 | Шланг | 2 |
| 23 | 94-1307 | Адаптер | 2 |
| 25 | 4042036 | Адаптер | 2 |
| 25A | 4037888 | Уплотнительное кольцо | 1 |
| 26 | 4485774 | Шланг | 2 |
| 27 | 94-1506 | Угловой штуцер | 2 |
| 28 | 94-1606 | Переходник | 2 |
| 31 | 4223634 | Самоуплотняющееся соединение | 2 |
| 32 | 4223635 | Самоуплотняющееся соединение | 2 |
| 36 | 7045088 | Кронштейн | 1 |
| 37 | J901635 | Болт | 4 |
| 38 | A590916 | Пружинная шайба | 4 |
| 41 | 7045134 | Кронштейн | 1 |
| 42 | J901640 | Болт | 4 |
| 43 | A590916 | Пружинная шайба | 4 |
| 46 | 4044883 | Хомут | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
