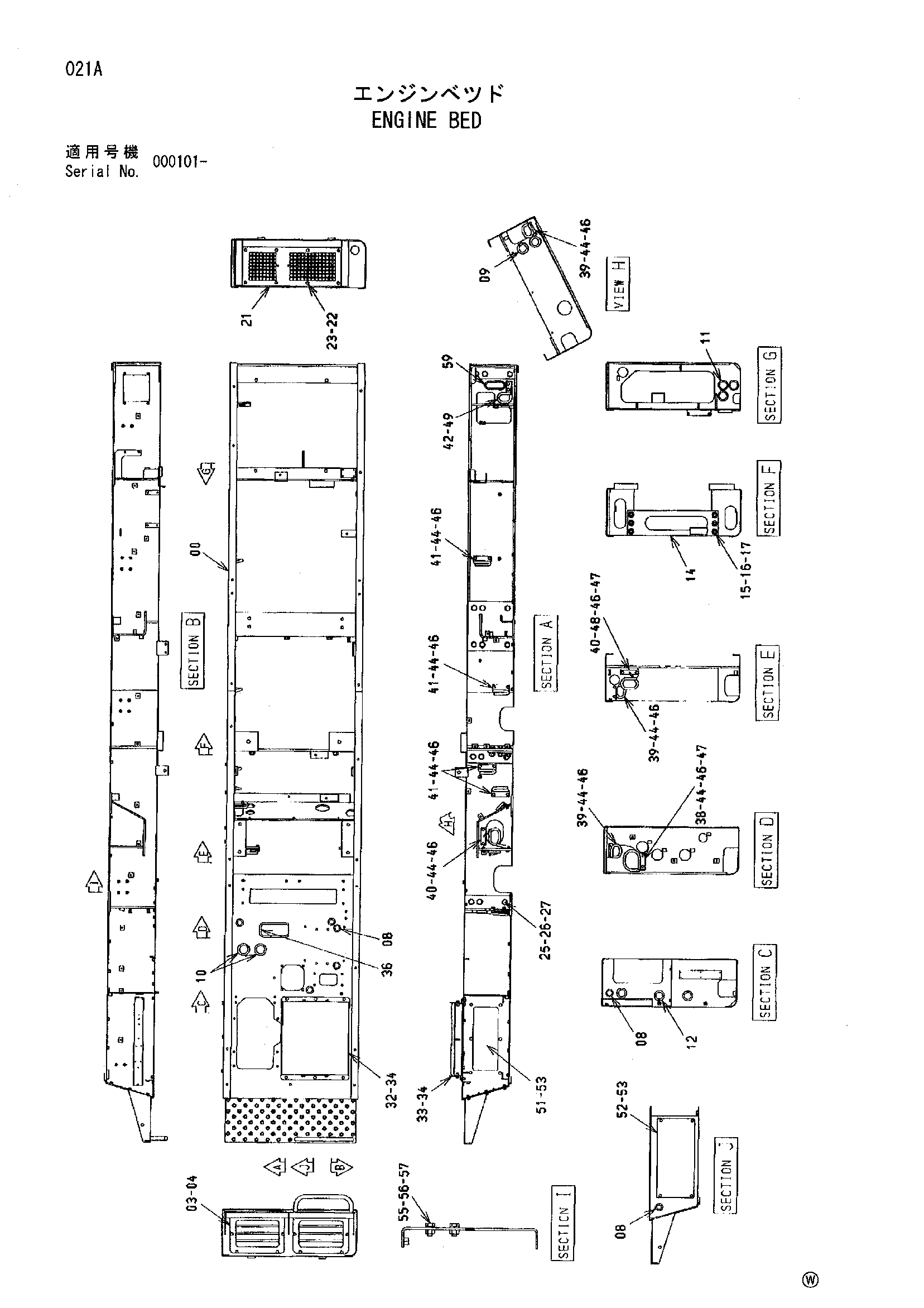

Двигатель платформа — HITACHI MH5510B

Заводская схема «Двигатель платформа» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008573	Платформа двигатель	1
03	8075643	Крышка	2
04	J011025	Болт с шайбой	12
04	J271025 замена: J901025	Болт с шайбой	12
04	J271025 замена: J222010	Болт с шайбой	12
08	4184582	Резиновая втулка	7
09	4509404	Резиновая втулка	2
10	4087462	Резиновая втулка	2
11	4201749	Резиновая втулка	3
12	4207839	Резиновая втулка	3
14	9752081	Пластина	1
15	J912065	Болт	6
16	4018545	Шайба	12
17	J951020	Гайка	6
21	8091883	Крышка	1
22	A590910	Пружинная шайба	8
23	J901016	Болт	8
25	J912060	Болт	15
26	4018545	Шайба	15
27	A590920	Пружинная шайба	15
32	8077323	Платформа аккумулятор	1
33	4424517	Пластина	2
34	J011030	Болт с шайбой	10
34	J271030 замена: J901030	Болт с шайбой	10
34	J271030 замена: J222010	Болт с шайбой	10
36	4368299	Резиновая прокладка	1
38	8072606	Опора	1
39	8029454	Опора	3
40	8030482	Опора	2
41	8030483	Опора	4
42	8075619	Опора	1
44	J901030	Болт	18
46	A590910	Пружинная шайба	20
47	J950010	Гайка	4
48	J901035	Болт	2
49	J271025	Болт с шайбой	2
49A	J901025	Болт	1
49B	J222010	Плоская шайба	1
51	4481190	Крышка	1
52	4480389	Крышка	1
53	J011020	Болт с шайбой	10
53	J271020 замена: J901020	Болт с шайбой	10
53	J271020 замена: J222010	Болт с шайбой	10
55	J901225	Болт	16
56	A590912	Пружинная шайба	16
57	J950012	Гайка	16
59	4213560	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
