Портал (нижний) — HITACHI MH5510B

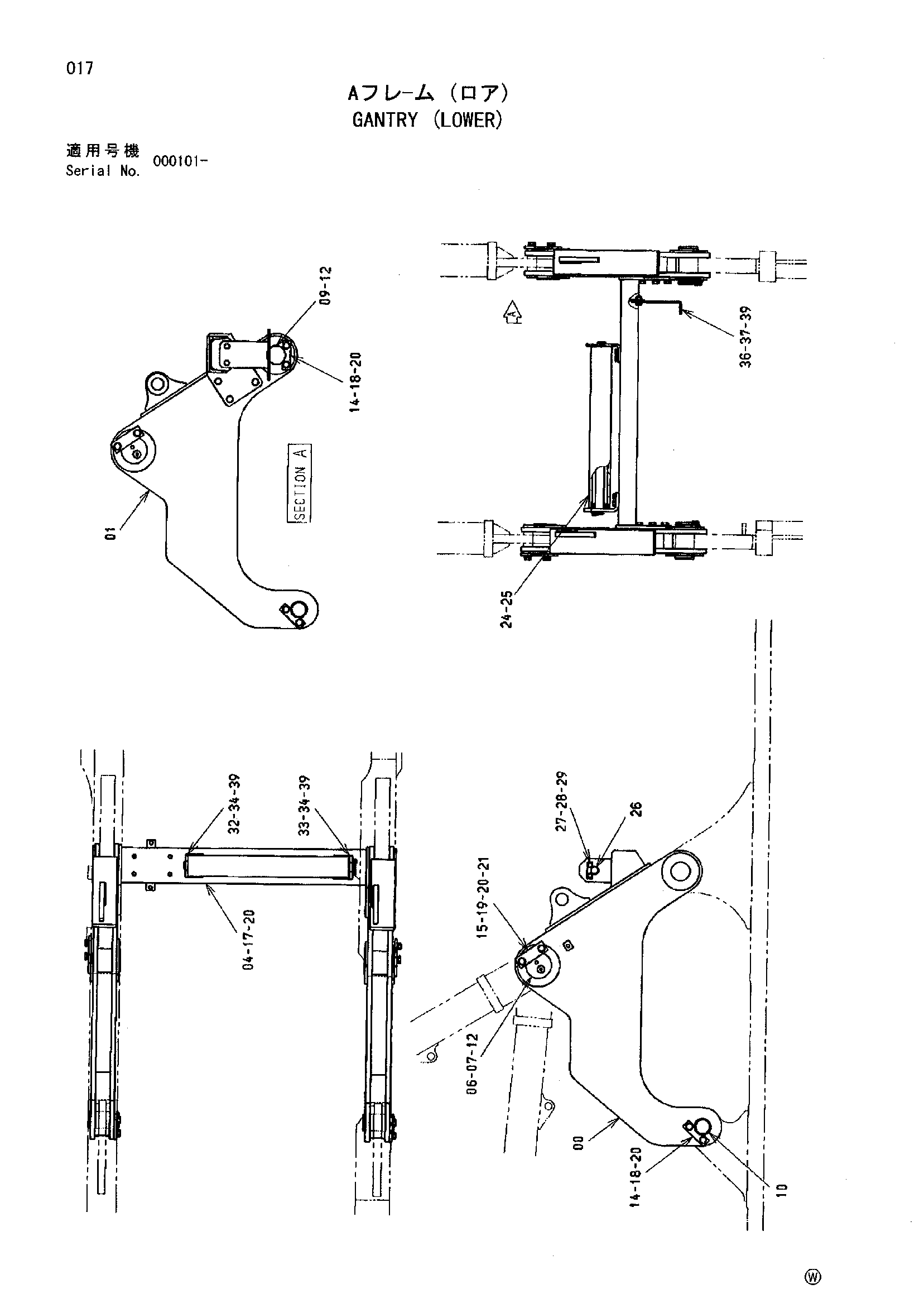

Заводская схема «Портал (нижний)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021399 | Стойка | 1 |
| 01 | 6021400 | Стойка | 1 |
| 04 | 7043444 | Кронштейн | 1 |
| 06 | 4404434 | Палец | 2 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 09 | 4228032 | Палец | 2 |
| 10 | 4401484 | Палец | 2 |
| 12 | 428028 | Пробка | 4 |
| 14 | X4247 | Стопорная пластина | 4 |
| 15 | X4248 | Стопорная пластина | 2 |
| 17 | J901635 | Болт | 8 |
| 18 | J901630 | Болт | 8 |
| 19 | J901640 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 20 |
| 21 | A590116 | Плоская шайба | 4 |
| 24 | 4484203 | Ролик | 1 |
| 25 | 971195 | Шариковый подшипник | 2 |
| 26 | 4484207 | Палец | 1 |
| 27 | X4245 | Стопорная пластина | 1 |
| 28 | J901020 | Болт | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 32 | 4407080 | Кронштейн | 1 |
| 33 | 4484215 | Кронштейн | 1 |
| 34 | J901235 | Болт | 4 |
| 36 | 4428779 | Кронштейн | 1 |
| 37 | J901230 | Болт | 2 |
| 39 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
