Ковш датчик [FM тип] (2) — HITACHI MH5510B

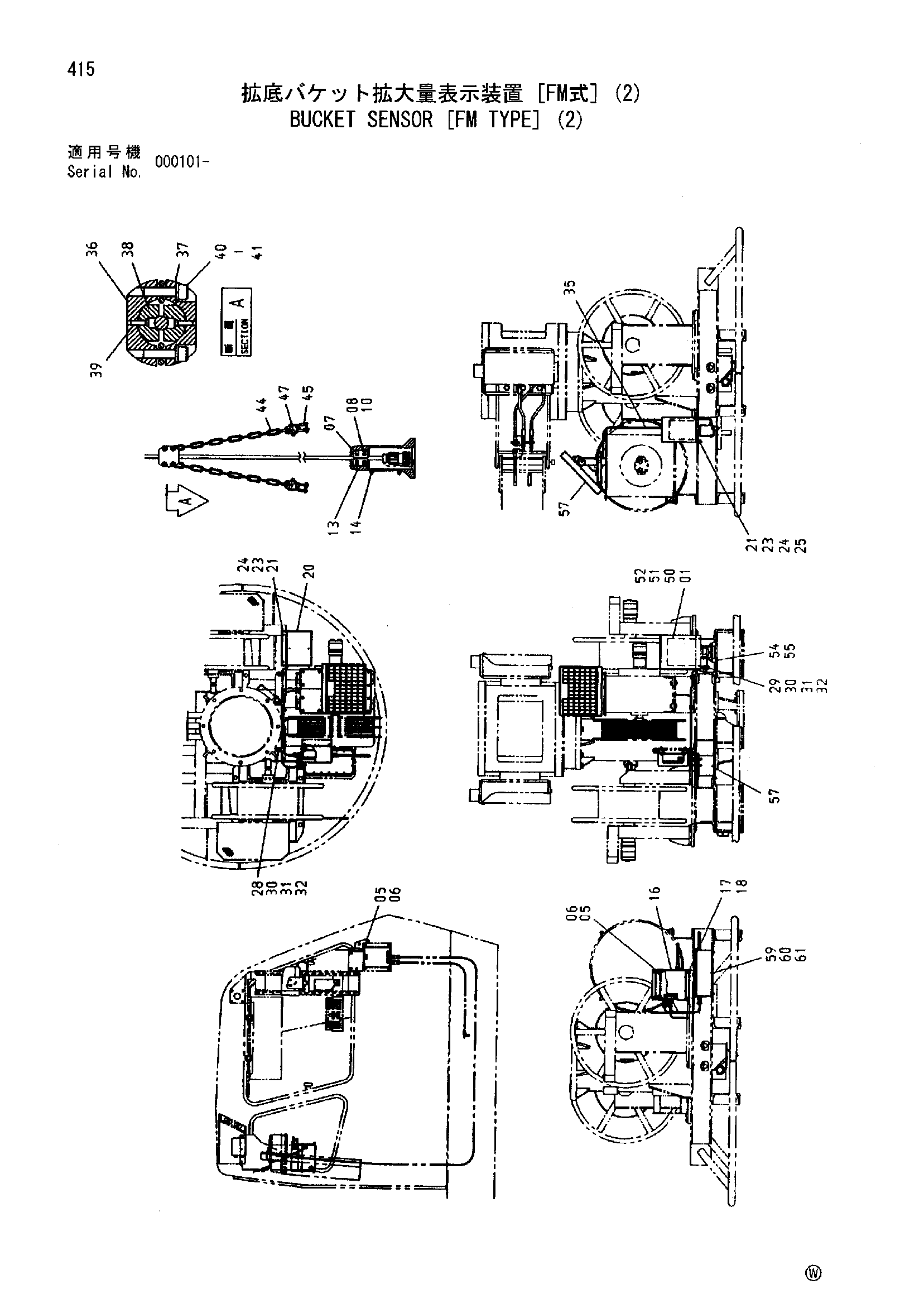

Заводская схема «Ковш датчик [FM тип] (2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш датчик [FM тип] (2) HITACHI MH5510B](/catalog-drawings/b5/b502b377-525e-4325-8ee4-6a562502a57d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200050 | Аккумулятор | 2 |
| 05 | M500605 | Гайка | 16 |
| 06 | A590906 | Пружинная шайба | 16 |
| 07 | 4223874 | Держатель | 2 |
| 08 | 4225451 | Болт с внутренним шестигранником | 4 |
| 10 | 4225461 | Гайка | 4 |
| 13 | 4175530 | Ограничитель | 1 |
| 14 | 4507512 | Хомут шланга | 2 |
| 16 | 3086866 | Крышка | 1 |
| 17 | J900816 | Болт | 4 |
| 18 | A590908 | Пружинная шайба | 4 |
| 20 | 8078380 | Крышка | 1 |
| 21 | J900616 | Болт | 4 |
| 23 | A590906 | Пружинная шайба | 4 |
| 24 | A590106 | Плоская шайба | 4 |
| 25 | M500605 | Гайка | 2 |
| 28 | 4190273 | Зажим | 2 |
| 29 | 4190261 | Зажим | 2 |
| 30 | J901020 | Болт | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 35 | 4055311 | Ленточный зажим | 10 |
| 36 | 4162649 | Держатель | 1 |
| 37 | 4162650 | Держатель | 1 |
| 38 | 4223870 | Втулка | 2 |
| 39 | M470416 | Винт | 2 |
| 40 | 4225455 | Болт с внутренним шестигранником | 4 |
| 41 | 4225467 | Пружинная шайба | 4 |
| 44 | 4198475 | Цепь | 2 |
| 45 | 4198476 | Серьга | 4 |
| 47 | 4260020 | Серьга | 2 |
| 50 | 4214133 | Резиновая прокладка | 1 |
| 51 | A590106 | Плоская шайба | 2 |
| 52 | M500605 | Гайка | 6 |
| 54 | M500807 | Гайка | 4 |
| 55 | A590908 | Пружинная шайба | 4 |
| 57 | 4421943 | Выключатель | 1 |
| 59 | J900620 | Болт | 6 |
| 60 | M500605 | Гайка | 6 |
| 61 | A590906 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
