Ковш (1222)(2) — HITACHI MH5510B

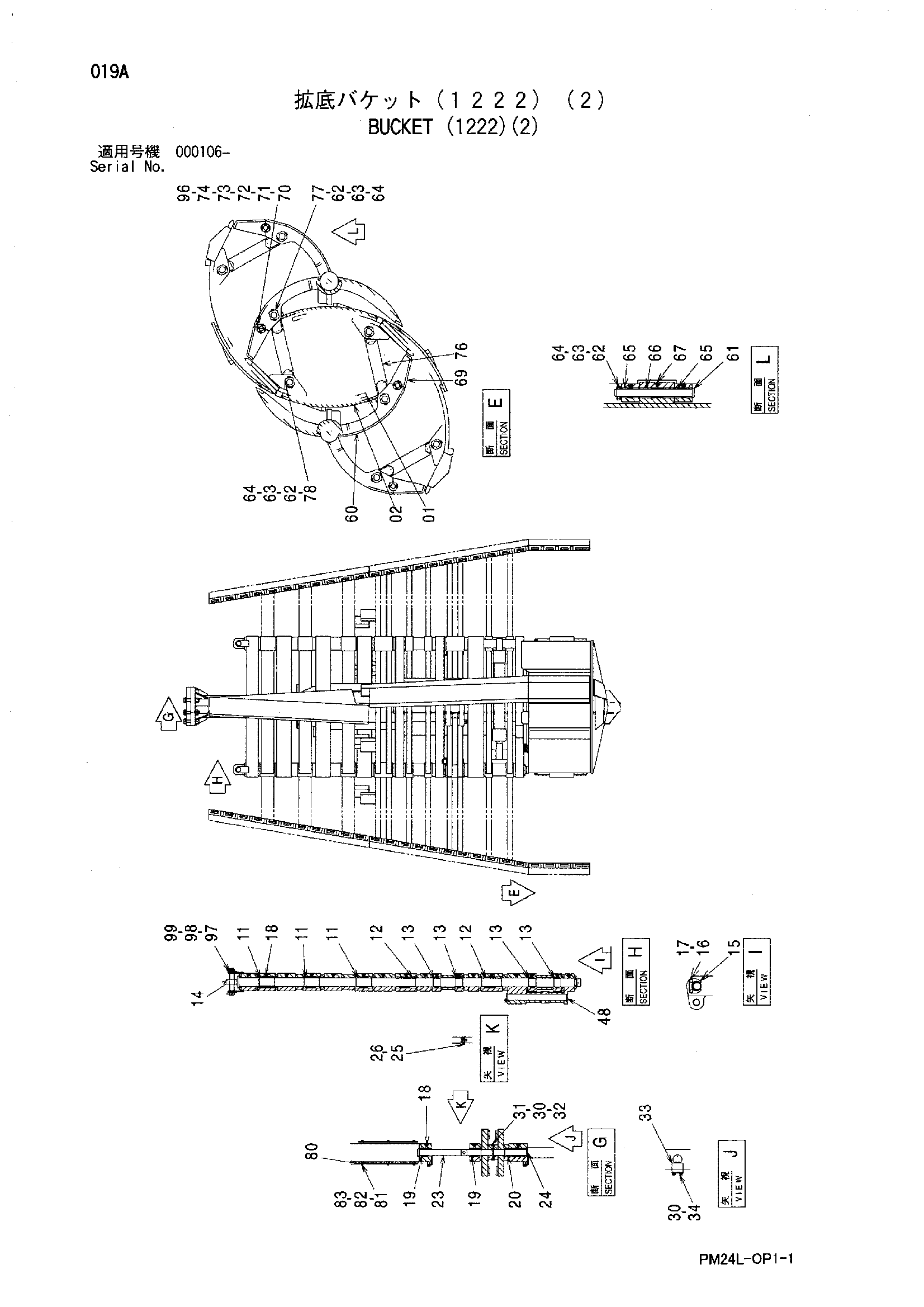

Заводская схема «Ковш (1222)(2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6018617	Направляющая	2
02	6018618	Направляющая	2
11	4274835	Втулка	6
12	4424996	Втулка	4
13	4274836	Втулка	8
14	2044320	Палец	2
15	4144266	Стопорная пластина	2
16	J901025	Болт	4
17	A590910	Пружинная шайба	4
18	J75481	Пресс-маслёнка	40
19	4424493	Втулка	2
20	4424495	Втулка	1
23	3087054	Палец	1
24	3087055	Палец	1
25	4422848	Палец	1
26	A763016	Шплинт	1
30	A590910	Пружинная шайба	5
31	4278556	Болт	1
32	J950010	Гайка	1
33	4278560	Стопер	2
34	J901020	Болт	4
48	4424995	Палец	2
60	7036212	Скрапер	2
61	4422849	Палец	2
62	4278562	Ограничитель	6
63	J901070	Болт	6
64	J950010	Гайка	6
65	4144283	Втулка	4
66	4424496	Втулка	2
67	J75481	Пресс-маслёнка	6
69	8052512	Скрапер	2
70	4274832	Палец	2
71	4274837	Ограничитель	2
72	J901055	Болт	2
73	J950010	Гайка	2
74	A590910	Пружинная шайба	2
76	4425110	Тяга	2
77	4287970	Палец	2
78	4287971	Палец	2
80	4274838	Крышка	2
81	J900616	Болт	12
82	A590906	Пружинная шайба	12
83	A590106	Плоская шайба	12
96	4172113	Палец	2
97	4435151	Палец	2
98	A761080	Шплинт	4
99	A590133	Плоская шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
