Келлй штанга (7T-M 5степс) — HITACHI MH5510B

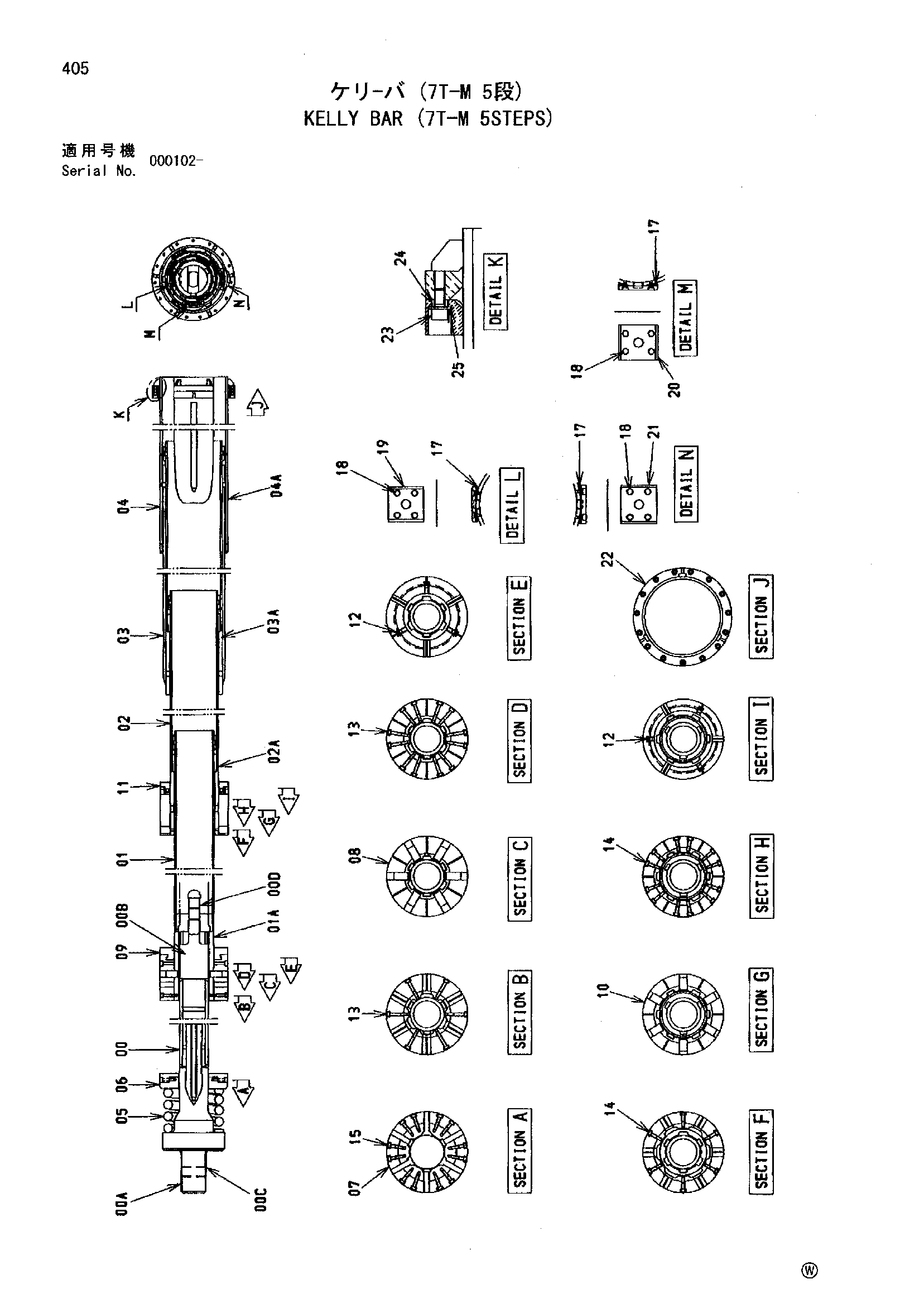

Заводская схема «Келлй штанга (7T-M 5степс)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9223703 | Келлй штанга 16M в сборе | 1 | |
| 00 | 6021432 | Штанга келлй | 1 |
| 00A | 3096757 | Шток | 1 |
| 00B | 3096756 | Шток | 1 |
| 00C | 4223691 | Втулка | 1 |
| 00D | 4317547 | Втулка | 1 |
| 01 | 6021433 | Штанга келлй | 1 |
| 01A | 2048777 | Трубка | 1 |
| 02 | 6021434 | Штанга келлй | 1 |
| 02A | 2048778 | Трубка | 1 |
| 03 | 6021435 | Штанга келлй | 1 |
| 03A | 3096760 | Трубка | 1 |
| 04 | 6021436 | Штанга келлй | 1 |
| 04A | 2048779 | Трубка | 1 |
| 05 | 3065942 | Пружина | 1 |
| 06 | 3084625 | Седло пружины | 1 |
| 07 | 4412964 | Амортизатор | 6 |
| 08 | 8074877 | Бобышка | 6 |
| 09 | 3084624 | Амортизатор | 3 |
| 10 | 8074818 | Бобышка | 6 |
| 11 | 3084564 | Амортизатор | 3 |
| 12 | 4337397 | Ограничитель | 6 |
| 13 | M341280 | Болт с внутренним шестигранником | 18 |
| 14 | M341256 | Болт с внутренним шестигранником | 18 |
| 15 | M341260 | Болт с внутренним шестигранником | 12 |
| 17 | 9759972 | Пластина | 18 |
| 18 | M470613 | Винт | 36 |
| 19 | 4485232 | Линер | 3 |
| 20 | 4485230 | Линер | 3 |
| 21 | 4485231 | Линер | 3 |
| 22 | 4489638 | Резиновая прокладка | 3 |
| 23 | M341236 | Болт с внутренним шестигранником | 15 |
| 24 | 4368984 | Проставка | 15 |
| 25 | A590112 | Плоская шайба | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
