Реел табле трубопроводы (1) — HITACHI MH5510B

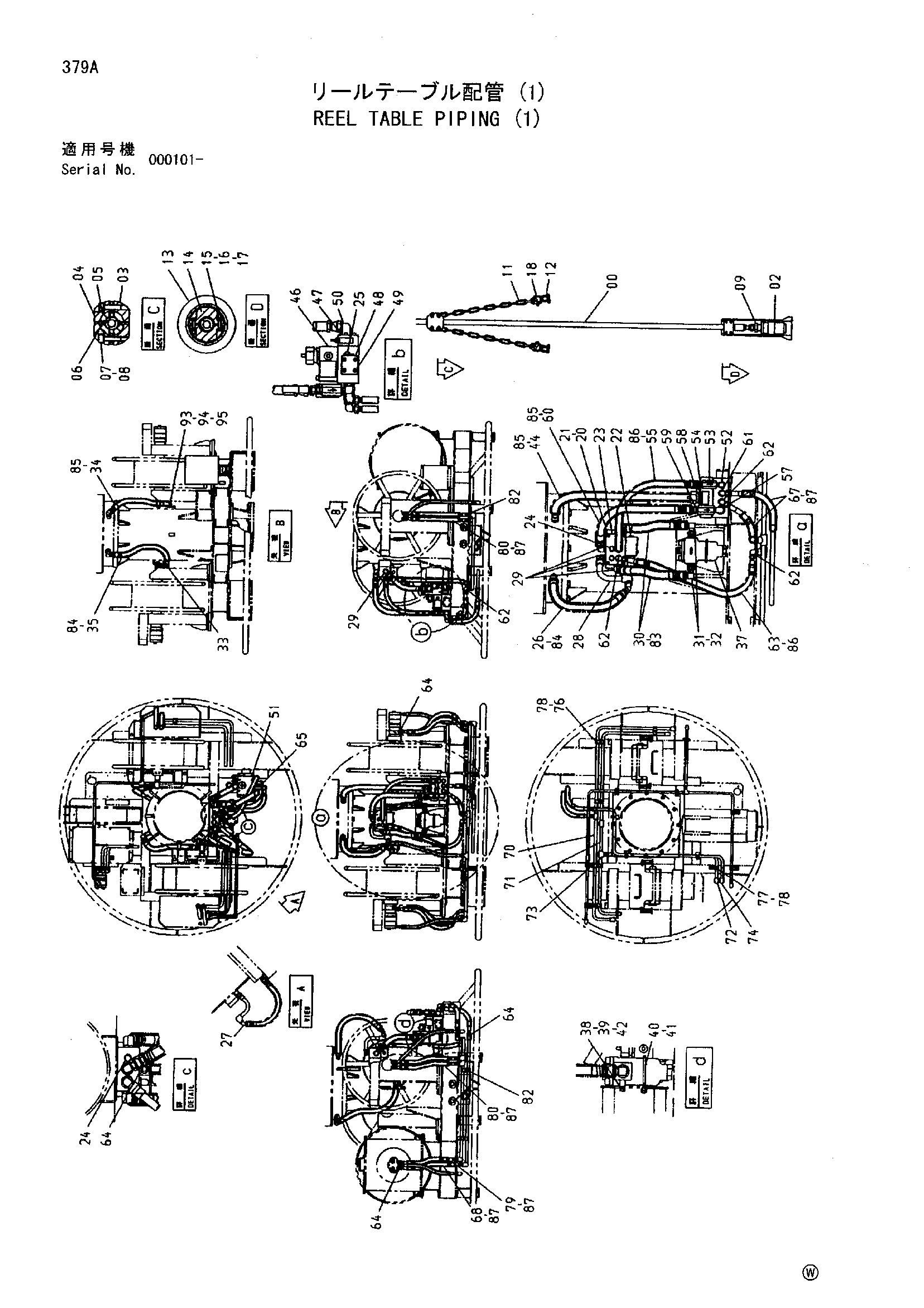

Заводская схема «Реел табле трубопроводы (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4361514	Шланг	2
02	4153624	Самоуплотняющееся соединение	2
03	4162649	Держатель	2
04	4162650	Держатель	2
05	4223249	Втулка	4
06	M470410	Винт	4
07	4225455	Болт с внутренним шестигранником	8
08	A590908	Пружинная шайба	8
09	4125701	Адаптер	2
11	4198475	Цепь	4
12	4198476	Серьга	8
13	4168267	Ограничитель	2
14	4223200	Держатель	4
15	4334730	Болт с внутренним шестигранником	8
16	A590904	Пружинная шайба	8
17	4225460	Гайка	8
18	4260020	Серьга	4
20	J900800	Болт	4
21	A590908	Пружинная шайба	4
22	4222699	Предохранительный клапан	1
23	2044256	Коллектор	1
24	4092534	Пробка	3
24A	4509180	Уплотнительное кольцо	1
25	4093624	Пробка	1
25A	957366	Уплотнительное кольцо	1
26	4158157	Шланг	1
27	4102237	Угловой штуцер	1
27A	4506424	Уплотнительное кольцо	1
28	9753221	Трубка	1
29	4065118	Угловой штуцер	4
29A	4506424	Уплотнительное кольцо	1
30	4067536	Шланг	2
31	94-1404	Угловой штуцер	2
32	94-1604	Переходник	2
33	4314088	Угловой штуцер	2
34	4067540	Шланг	1
35	4159537	Шланг	1
37	4190850	Фильтр	1
38	J901025	Болт	2
39	A590910	Пружинная шайба	2
40	4190851	U-образный болт	1
41	J950010	Гайка	4
42	A590110	Плоская шайба	2
44	4079763	Шланг	1
46	4421929	Клапан дивидер	1
47	4422682	Клапан тхроттле	1
48	4422681	Обратный клапан	2
49	1027534	Коллектор	1
50	4173023	Угловой штуцер	1
50A	4506424	Уплотнительное кольцо	1
51	M341000	Болт с внутренним шестигранником	4
52	4174587	Угловой штуцер	1
52A	4506418	Уплотнительное кольцо	1
53	9034570	Обратный клапан	1
54	4221287	Адаптер	1
55	4327642	Шланг	1
57	4174588	Угловой штуцер	1
57A	4506424	Уплотнительное кольцо	1
58	9034571	Обратный клапан	1
59	94-1304	Адаптер	1
60	4055209	Шланг	1
61	4217342	Угловой штуцер	1
61A	4506418	Уплотнительное кольцо	1
62	4154672	Угловой штуцер	4
62A	4506418	Уплотнительное кольцо	1
63	4327643	Шланг	1
64	4210361	Адаптер	8
64A	4506418	Уплотнительное кольцо	1
65	4336625	Переходник	1
65A	4506418	Уплотнительное кольцо	1
67	4242432	Шланг	2
68	4327637	Шланг	1
70	8077274	Трубка	1
71	8077273	Трубка	1
72	8077271	Трубка	1
73	4042032	Адаптер	1
73A	4506418	Уплотнительное кольцо	1
74	8077272	Трубка	1
76	4189858	Хомут трубки	7
77	4190125	Хомут трубки	2
78	J011250	Болт с шайбой	9
78	J271250 замена: J901250	Болт с шайбой	9
78	J271250 замена: J222012	Болт с шайбой	9
79	4247376	Шланг	1
80	4303054	Шланг	4
82	4200326	Угловой штуцер	4
82A	4506418	Уплотнительное кольцо	1
83	4055193	Защитный кожух	2
84	4055192	Защитный кожух	2
85	4053613	Защитный кожух	3
86	4053608	Защита шланга	2
87	4055173	Защитный кожух	8
93	4190265	Зажим	1
94	J901018 замена: J901020	Болт	1
94	J901020	Болт	1
95	A590910	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
