Электрооборудование (кабина платформа) — HITACHI MH5510B

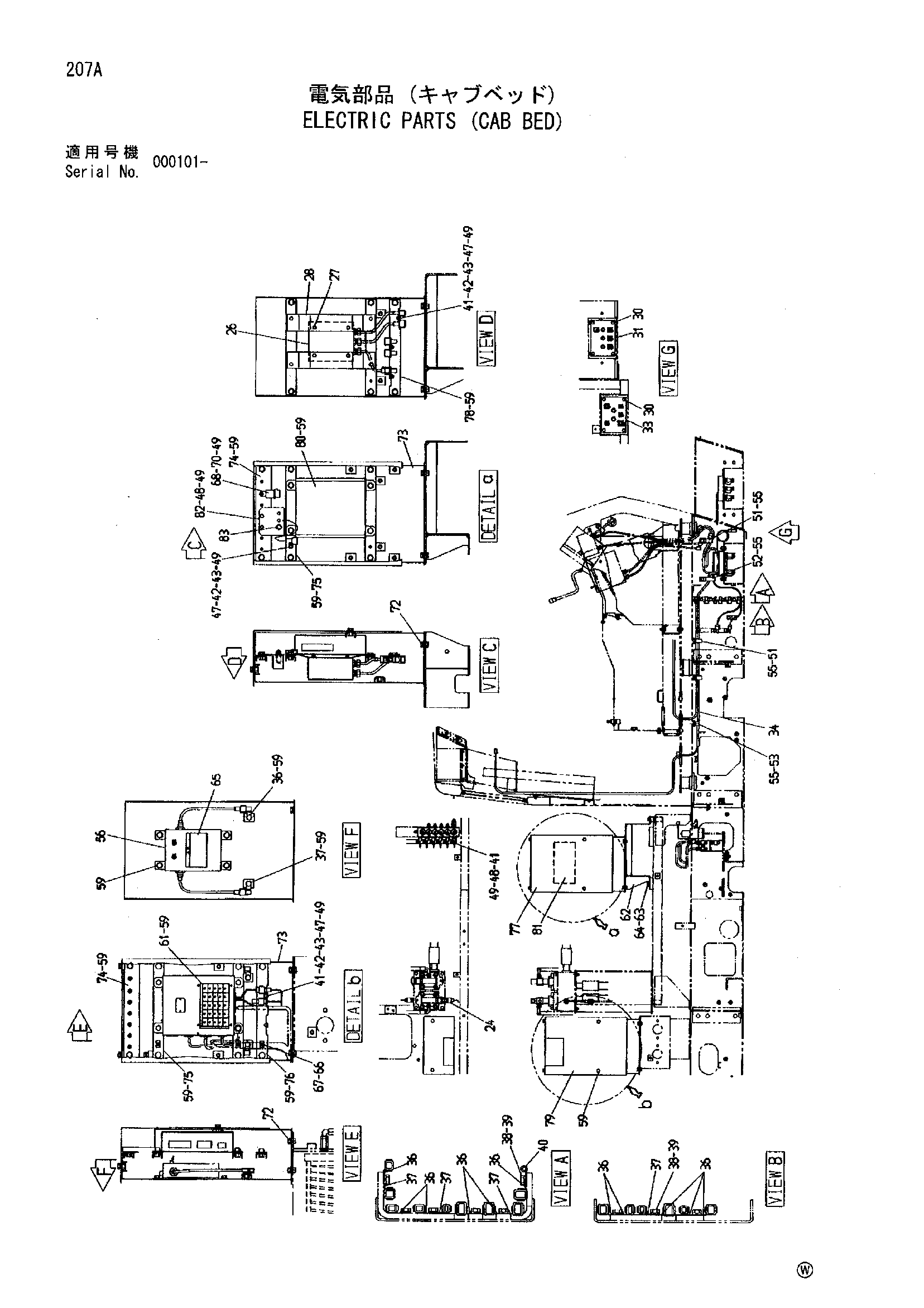

Заводская схема «Электрооборудование (кабина платформа)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 4266902 | Датчик давления | 2 |
| 26 | 4480151 | Короб реле | 1 |
| 27 | J010612 | Болт с шайбой | 4 |
| 27 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 27 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 28 | 4483998 | Пластина | 2 |
| 30 | J011030 | Болт с шайбой | 8 |
| 30 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 30 | J271030 замена: J222010 | Болт с шайбой | 8 |
| 31 | 4483256 | Короб клемма | 1 |
| 33 | 4483971 | Короб клемма | 1 |
| 34 | 4055311 | Ленточный зажим | 18 |
| 36 | 4257159 | Кронштейн | 12 |
| 37 | 4336875 | Кронштейн | 5 |
| 38 | J901014 замена: J901016 | Болт | 9 |
| 38 | J901016 | Болт | 9 |
| 39 | A590910 | Пружинная шайба | 9 |
| 40 | 4190271 | Зажим | 1 |
| 41 | 4252767 | Кронштейн | 10 |
| 42 | J900616 | Болт | 5 |
| 43 | A590106 | Плоская шайба | 5 |
| 47 | 4336874 | Кронштейн | 4 |
| 48 | A900610 | Болт | 8 |
| 49 | A590906 | Пружинная шайба | 14 |
| 51 | 4190264 | Зажим | 4 |
| 52 | 4190265 | Зажим | 1 |
| 53 | 4190274 | Зажим | 1 |
| 55 | J011022 | Болт с шайбой | 6 |
| 55 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 55 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 56 | 4400143 | Резистор | 1 |
| 59 | J021020 | Болт с шайбой | 38 |
| 59 | J271020 замена: J901020 | Болт с шайбой | 38 |
| 59 | J271020 замена: J222010 | Болт с шайбой | 38 |
| 61 | 9226461 | Контролер негативе | 1 |
| 62 | 8090808 | Кронштейн | 1 |
| 63 | J011225 | Болт с шайбой | 4 |
| 63 | J271225 замена: J901225 | Болт с шайбой | 4 |
| 63 | J271225 замена: J222012 | Болт с шайбой | 4 |
| 64 | A590112 | Плоская шайба | 4 |
| 65 | 4393748 | Информационная табличка | 1 |
| 66 | 4196829 | Направляющая лента | 3 |
| 67 | M430613 | Винт | 3 |
| 68 | 4251588 | Реле | 1 |
| 70 | M430610 | Винт | 1 |
| 72 | J021025 | Болт с шайбой | 6 |
| 72 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 72 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 73 | 7035228 | Кронштейн | 2 |
| 74 | 9751030 | Кронштейн | 2 |
| 75 | 9751031 | Кронштейн | 4 |
| 76 | 9751032 | Кронштейн | 1 |
| 77 | 3083398 | Крышка | 1 |
| 78 | 9759814 | Кронштейн | 1 |
| 79 | 8091138 | Крышка | 1 |
| 80 | 9220007 | Контролер | 1 |
| 81 | 3096517 | Информационная табличка | 1 |
| 82 | 9759815 | Кронштейн | 1 |
| 83 | 8090113 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
