Пилотные гидролинии (2) — HITACHI MH5510B

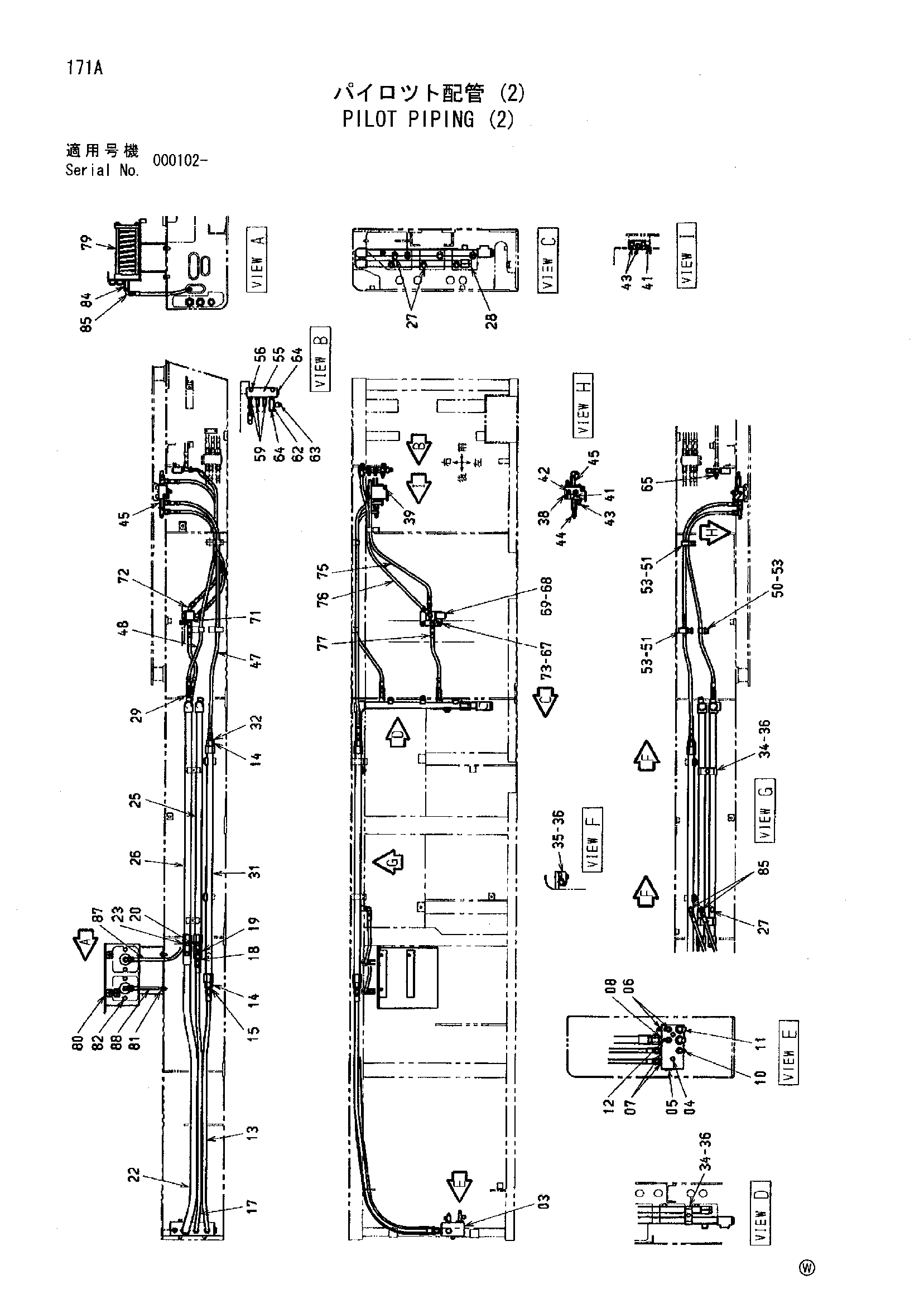

Заводская схема «Пилотные гидролинии (2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2035379 | Коллектор | 1 |
| 04 | J021000 | Болт с шайбой | 2 |
| 04 | J271000 замена: J901000 | Болт с шайбой | 2 |
| 04 | J271000 замена: J222010 | Болт с шайбой | 2 |
| 05 | 4174541 | Пробка | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4210361 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4042033 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4154672 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4065118 | Угловой штуцер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4225403 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4304475 | Шланг | 1 |
| 14 | 4263450 | Переходник S | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4210361 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4304476 | Шланг | 1 |
| 18 | 4221287 | Адаптер | 1 |
| 19 | 9034570 | Обратный клапан | 1 |
| 20 | 4222089 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4157689 | Шланг | 1 |
| 23 | 4042033 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 8060015 | Трубка | 1 |
| 26 | 8060016 | Трубка | 1 |
| 27 | 4092534 | Пробка | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4174542 | Пробка | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4276965 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9740955 | Трубка | 1 |
| 32 | 4200469 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4189860 | Хомут трубки | 3 |
| 35 | 4190127 | Хомут трубки | 2 |
| 36 | J011265 | Болт с шайбой | 5 |
| 36 | J271265 замена: J901265 | Болт с шайбой | 5 |
| 36 | J271265 замена: J222012 | Болт с шайбой | 5 |
| 38 | 4254611 | Запорный клапан | 1 |
| 39 | M341045 | Болт с внутренним шестигранником | 2 |
| 41 | 4092534 | Пробка | 2 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4200466 | Адаптер | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4154671 | Угловой штуцер | 3 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4225403 | Тройник | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4261357 | Адаптер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4262281 | Нейлоновый шланг | 1 |
| 48 | 4318794 | Нейлоновый шланг | 1 |
| 50 | 4190275 | Зажим | 1 |
| 51 | 4190264 | Зажим | 2 |
| 53 | J011025 | Болт с шайбой | 3 |
| 53 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 53 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 55 | 3098393 | Коллектор | 1 |
| 56 | J011025 | Болт с шайбой | 2 |
| 56 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 56 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 59 | 4225403 | Тройник | 3 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4343654 | Переходник S | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4254563 | Датчик давления | 1 |
| 63A | 4113154 | Уплотнительное кольцо | 1 |
| 64 | 4092534 | Пробка | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4215650 | Адаптер | 1 |
| 67 | 9760003 | Кронштейн | 1 |
| 68 | 4302289 | Электромагнитный клапан | 1 |
| 69 | J020616 | Болт с шайбой | 2 |
| 69 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 69 | J260616 замена: A590106 | Болт с шайбой | 2 |
| 71 | 4200467 | Адаптер | 1 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 72 | 4200472 | Угловой штуцер | 2 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 73 | J021035 | Болт с шайбой | 2 |
| 73 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 73 | J271035 замена: J222010 | Болт с шайбой | 2 |
| 75 | 4390225 | Шланг | 1 |
| 76 | 4357984 | Шланг | 1 |
| 77 | 4386956 | Шланг | 1 |
| 79 | 4314476 | Гидроаккумулятор | 2 |
| 80 | 7043561 | Стойка | 1 |
| 81 | J011025 | Болт с шайбой | 3 |
| 81 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 81 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 82 | J011230 | Болт с шайбой | 4 |
| 82 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 82 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 84 | 4261357 | Адаптер | 2 |
| 84A | 4509180 | Уплотнительное кольцо | 1 |
| 85 | 4154671 | Угловой штуцер | 4 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 87 | 4269835 | Шланг | 1 |
| 88 | 4269837 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
