Нижний стрела — HITACHI MH5510B

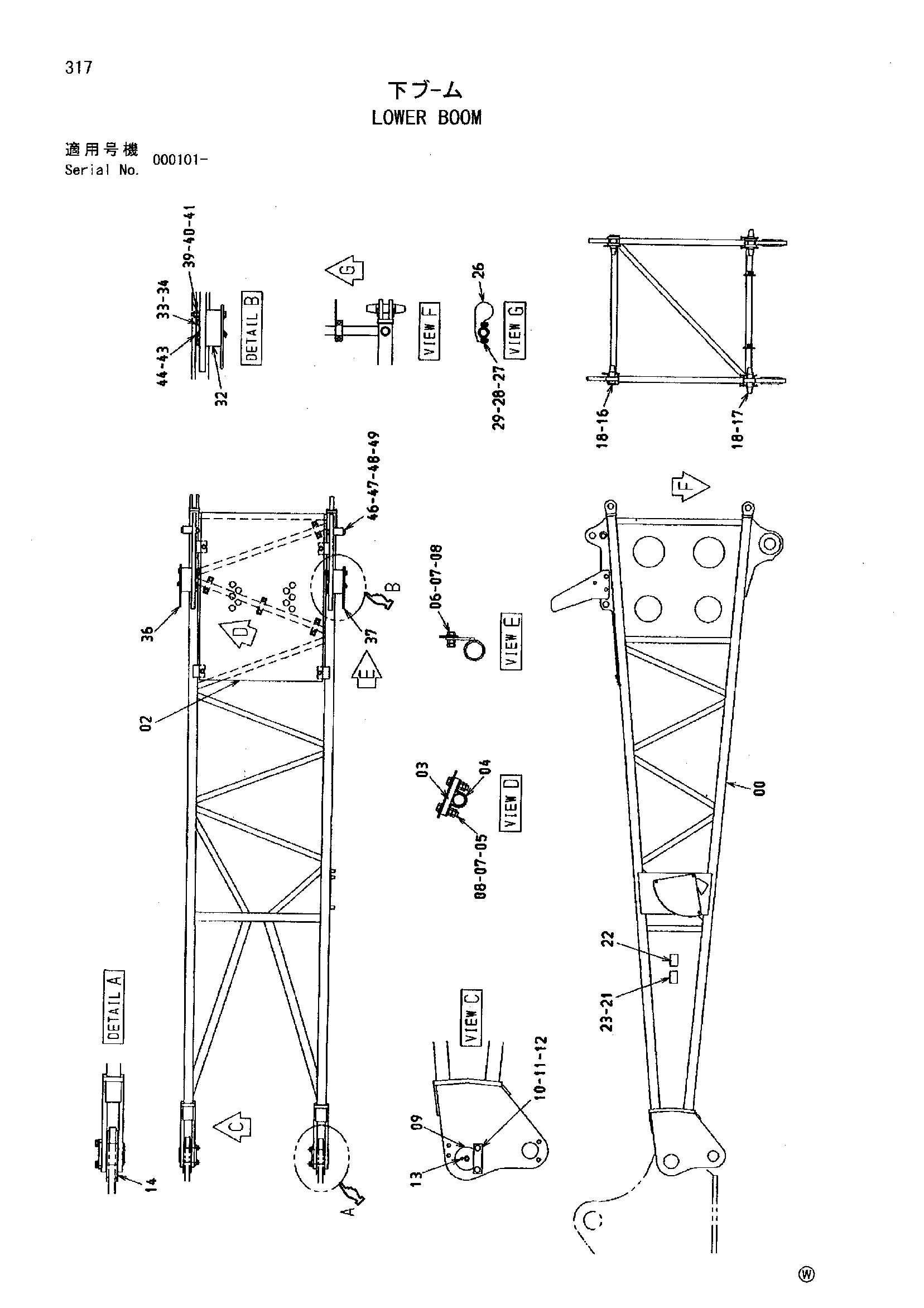

Заводская схема «Нижний стрела» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008487	Стрела нижний	1
02	8090298	Сиденье	1
03	4103115	Сиденье	4
04	4103116	Хомут трубки	4
05	J931670	Болт	8
06	J931645	Болт	4
07	4087197	Шайба	12
08	J951016	Гайка	24
09	3096176	Палец	2
10	4415602	Стопорная пластина	2
11	J932040	Болт	4
12	A590920	Пружинная шайба	4
13	J75481	Пресс-маслёнка	2
14	4484458	Регулировочная шайба	8
16	4020735	Палец	2
17	4146682	Палец	2
18	3002554	Стопорный палец	6
22	4607545	Информационная табличка	1
23	M492564	Приводной винт	8
26	9720039	Ограничитель	2
27	4178182	Хомут трубки	2
28	J901030	Болт	4
29	J950010	Гайка	8
32	4369935	Седло винта	2
33	J932060	Болт	4
34	4018545	Шайба	4
36	8090285	Пластина	1
37	8090286	Пластина	1
39	J932013	Болт	2
40	J951020	Гайка	4
41	A590120	Плоская шайба	4
43	947404	Палец кольцо	4
44	4369942	Палец	2
46	4369940	Ограничитель	2
47	J932410	Болт	2
48	M660024	U-образная гайка	2
49	4085614	Шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
