Ковш (1019)(1) — HITACHI MH5510B

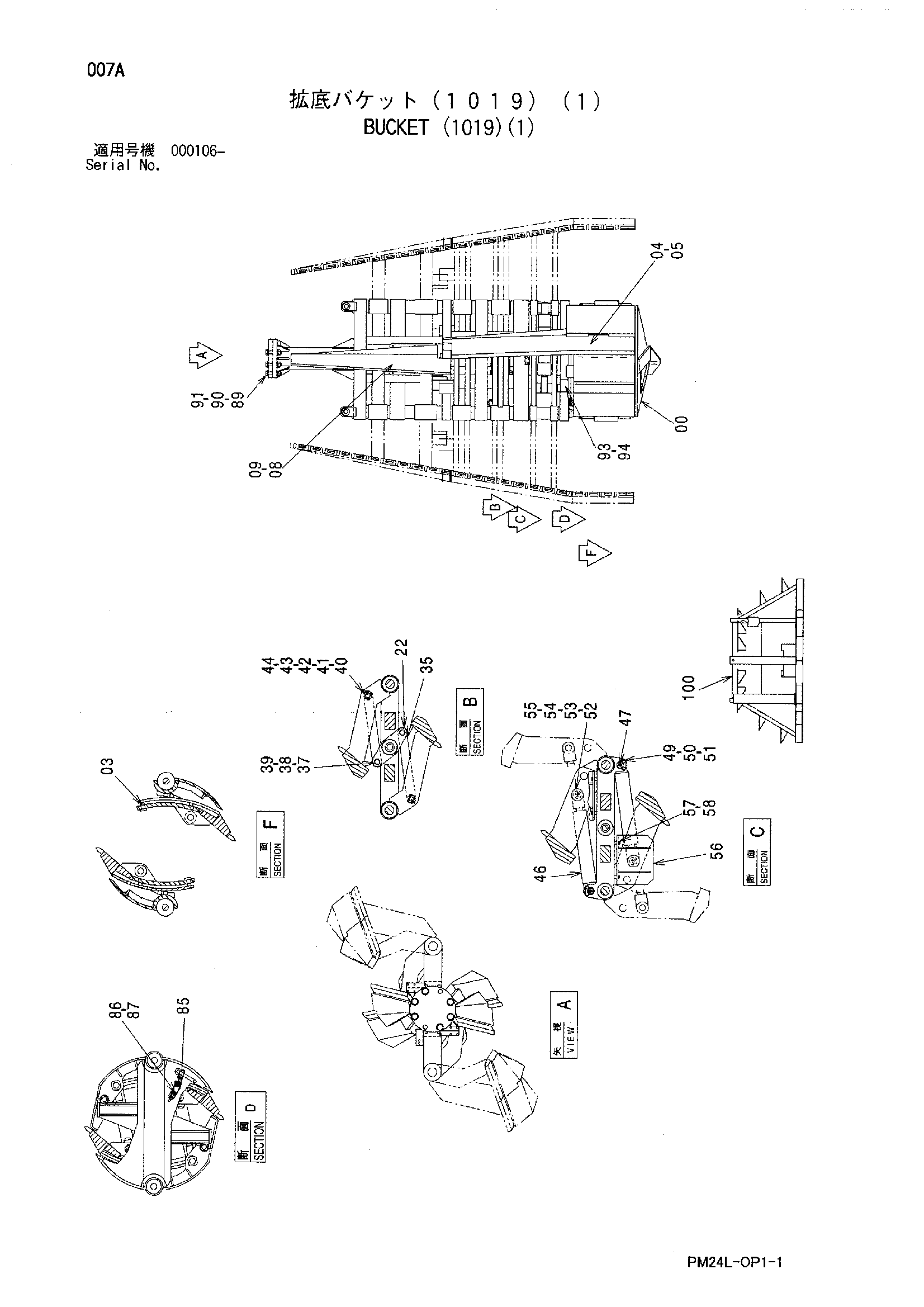

Заводская схема «Ковш (1019)(1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6018596	Ковш	1
03	9753249	Ограничитель	2
04	6018586	Отвал	1
04A	4206581	Резец	4
04B	4209335	Резец	4
04B	4287563	Резец	9
04D	4287564	Резец	8
05	6018587	Отвал	1
05A	4206581	Резец	5
05B	4209335	Резец	3
05C	4287563	Резец	8
05D	4287564	Резец	9
08	7037024	Отвал	1
08A	4287563	Резец	11
08B	4287564	Резец	11
09	7037025	Отвал	1
09A	4287563	Резец	11
09B	4287564	Резец	11
22	8050691	Екуализер	1
35	4435150	Тяга	2
37	4144523	Палец	2
38	A590130	Плоская шайба	2
39	A768050	Шплинт	2
40	4278557	Палец	2
41	4274837	Ограничитель	2
42	J901055	Болт	2
43	J950010	Гайка	2
44	A590910	Пружинная шайба	2
46	4424307	Гидроцилиндр	2
47	J75481	Пресс-маслёнка	4
49	4278561	Стопорная пластина	2
50	J901020	Болт	4
51	A590910	Пружинная шайба	4
52	4274829	Палец	2
53	4278562	Ограничитель	2
54	J901075	Болт	2
55	J950010	Гайка	2
56	8052513	Крышка	2
57	J901020	Болт	8
58	A590910	Пружинная шайба	8
85	4144503	Пружина	1
86	J901265	Болт	1
87	J950012	Гайка	1
89	J932402	Болт	6
90	J951024	Гайка	6
91	4085614	Шайба	12
94	M492564	Приводной винт	4
100	6018288	Стойка	1

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
