Пилотные гидролинии (9) — HITACHI MH5510B

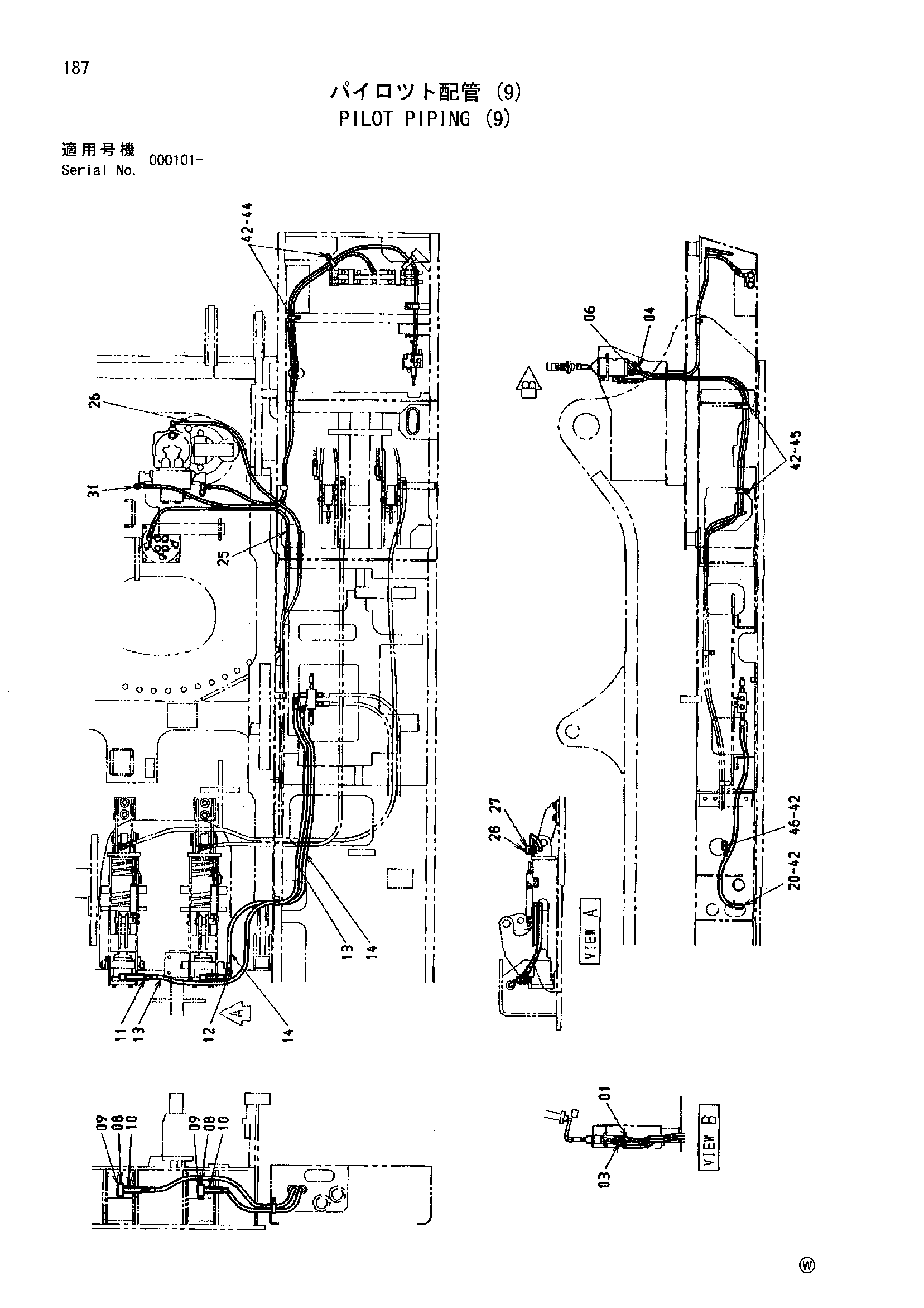

Заводская схема «Пилотные гидролинии (9)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4383988 | Шланг | 1 |
| 03 | 4357989 | Шланг | 1 |
| 04 | 4370728 | Шланг | 1 |
| 06 | 4370728 | Шланг | 1 |
| 08 | 4346128 | Штуцер | 2 |
| 09 | 4406353 | Переходник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4406351 | Переходник S | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4154672 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4485670 | Шланг | 1 |
| 14 | 4425089 | Шланг | 1 |
| 20 | 4192034 | Зажим | 2 |
| 25 | 4399612 | Шланг | 1 |
| 26 | 4319153 | Шланг | 1 |
| 27 | 4416642 | Переходник S | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4346128 | Штуцер | 2 |
| 31 | 4254563 | Датчик давления | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 42 | J011022 | Болт с шайбой | 6 |
| 42 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 42 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 44 | 4190282 | Зажим | 2 |
| 45 | 4190264 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
