Монитор детали — HITACHI MH5510B

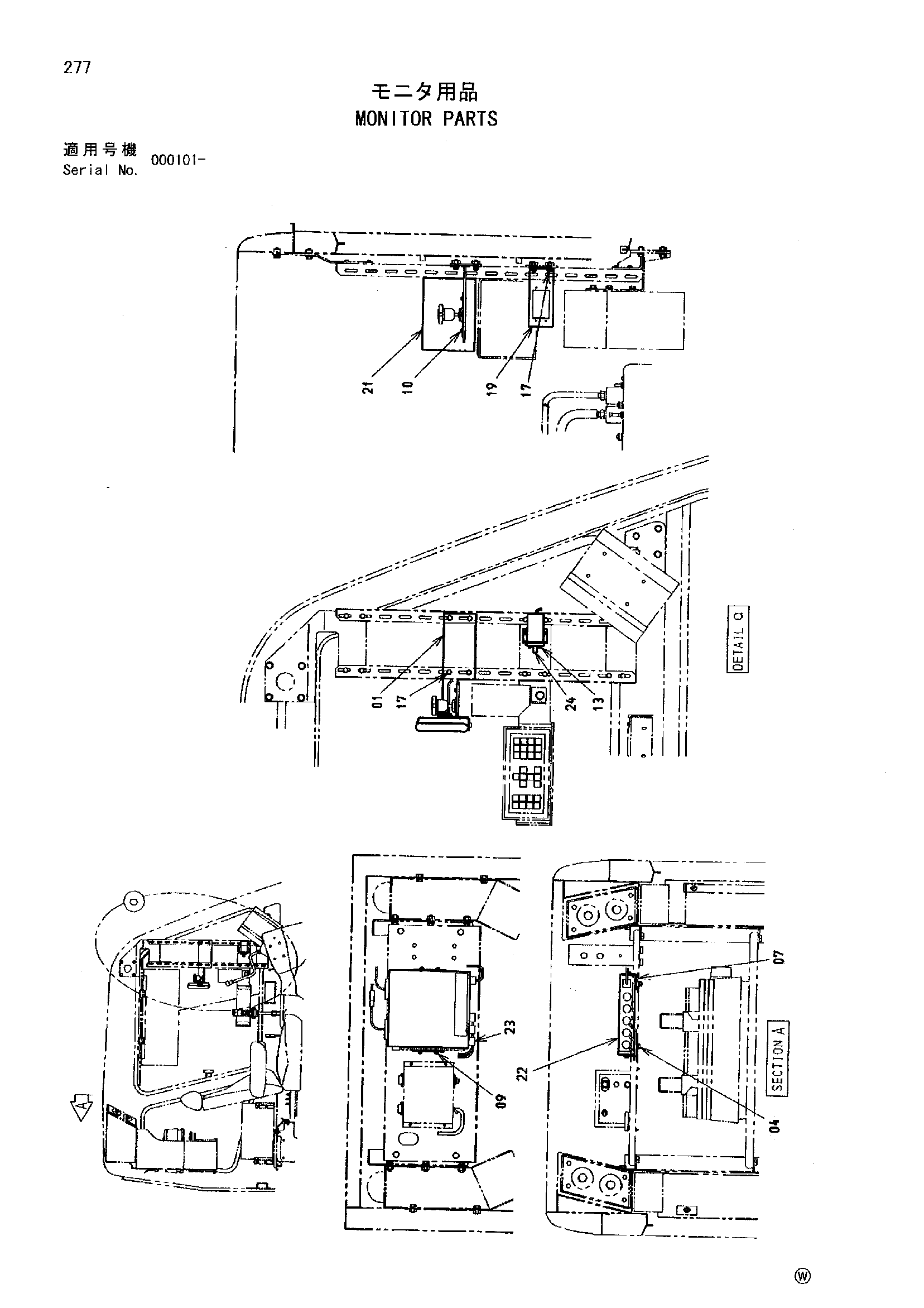

Заводская схема «Монитор детали» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8092532 | Кронштейн | 1 |
| 04 | J020612 | Болт с шайбой | 4 |
| 04 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 04 | J260612 замена: A590106 | Болт с шайбой | 4 |
| 07 | 4600967 | Кронштейн | 2 |
| 09 | J680412 | Винт с шайбой | 4 |
| 10 | J680410 | Винт с шайбой | 3 |
| 13 | J680414 | Винт с шайбой | 4 |
| 17 | J260620 | Болт с шайбой | 6 |
| 17A | J900620 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 4602356 | Кронштейн | 1 |
| 21 | 4600465 | Монитор | 1 |
| 22 | 4600495 | Повер-супплй | 1 |
| 23 | 4399869 | Жгут проводов | 3 |
| 24 | 4600496 | Короб управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
