Тормоз лента — HITACHI MH5510B

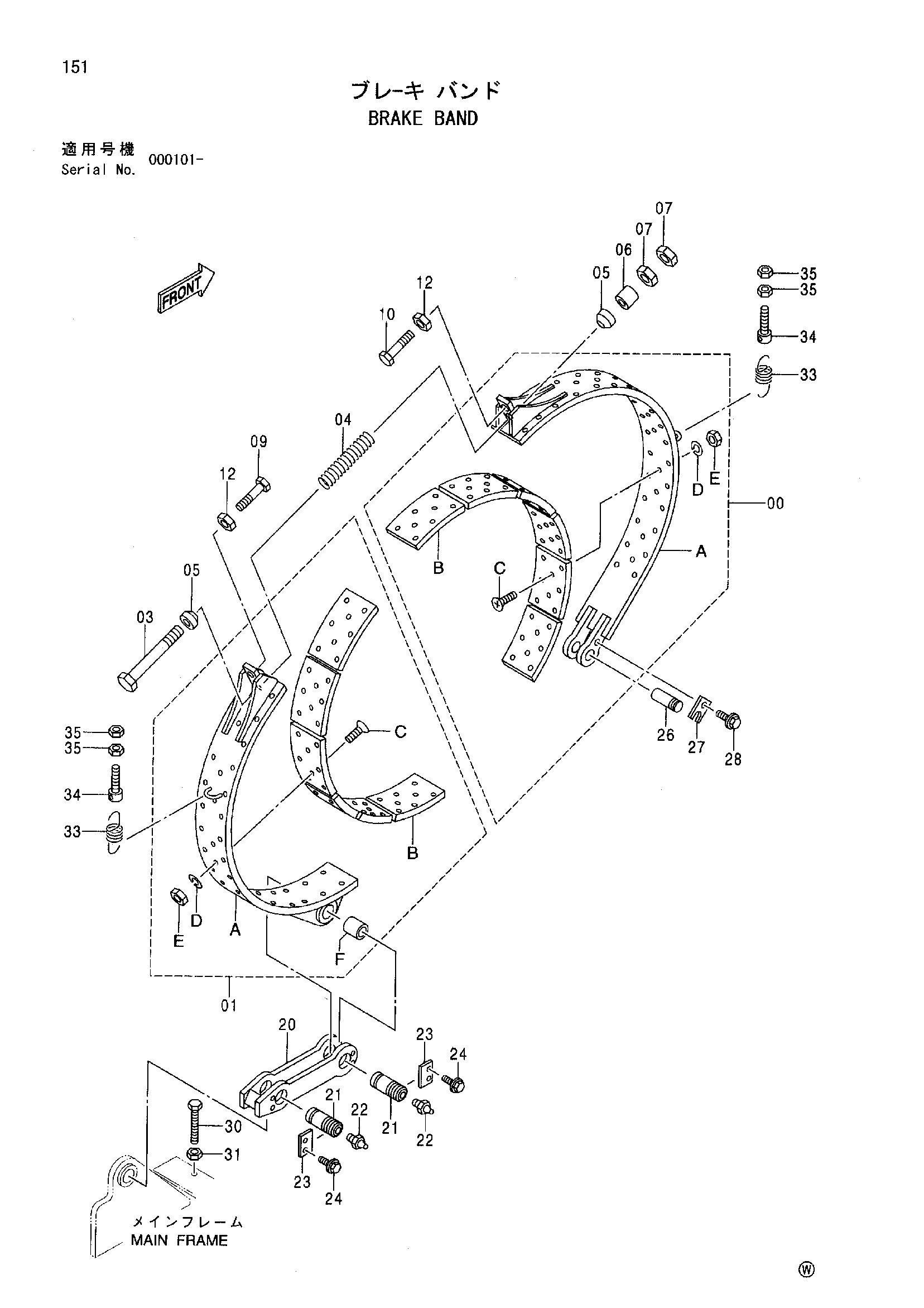

Заводская схема «Тормоз лента» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9179158 | Лента ливе | 1 |
| 00A | 6018258 | Лента ливе | 1 |
| 00B | 4423395 | Накладка | 6 |
| 00C | M480832 | Винт | 48 |
| 00D | A590908 | Пружинная шайба | 48 |
| 00E | M500807 | Гайка | 48 |
| 01 | 9179609 | Лента деад | 1 |
| 01A | 6018284 | Лента деад | 1 |
| 01B | 4423395 | Накладка | 6 |
| 01C | M480832 | Винт | 45 |
| 01D | A590908 | Пружинная шайба | 45 |
| 01E | M500807 | Гайка | 45 |
| 01F | 4372030 | Втулка | 1 |
| 03 | 4024203 | Болт | 1 |
| 04 | 49092 | Пружина | 1 |
| 05 | 45248 | Шайба | 2 |
| 06 | 456472 | Проставка | 1 |
| 07 | J953039 | Гайка | 2 |
| 09 | 4333202 | Болт | 1 |
| 10 | 4160753 | Болт | 1 |
| 12 | J951024 | Гайка | 2 |
| 20 | 8073199 | Тяга | 1 |
| 21 | 3082206 | Палец | 2 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 23 | 4339088 | Стопорная пластина | 2 |
| 24 | J021025 | Болт с шайбой | 4 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 24 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 26 | 4405474 | Палец | 1 |
| 27 | 4371918 | Стопорная пластина | 1 |
| 28 | J011230 | Болт с шайбой | 1 |
| 28 | J271230 замена: J901230 | Болт с шайбой | 1 |
| 28 | J271230 замена: J222012 | Болт с шайбой | 1 |
| 30 | M261680 | Болт | 1 |
| 31 | J950016 | Гайка | 1 |
| 33 | 428864 | Пружина растяжения | 2 |
| 34 | 4225383 | Болт проушина | 2 |
| 35 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
