Насос трубопроводы (3) — HITACHI MH5510B

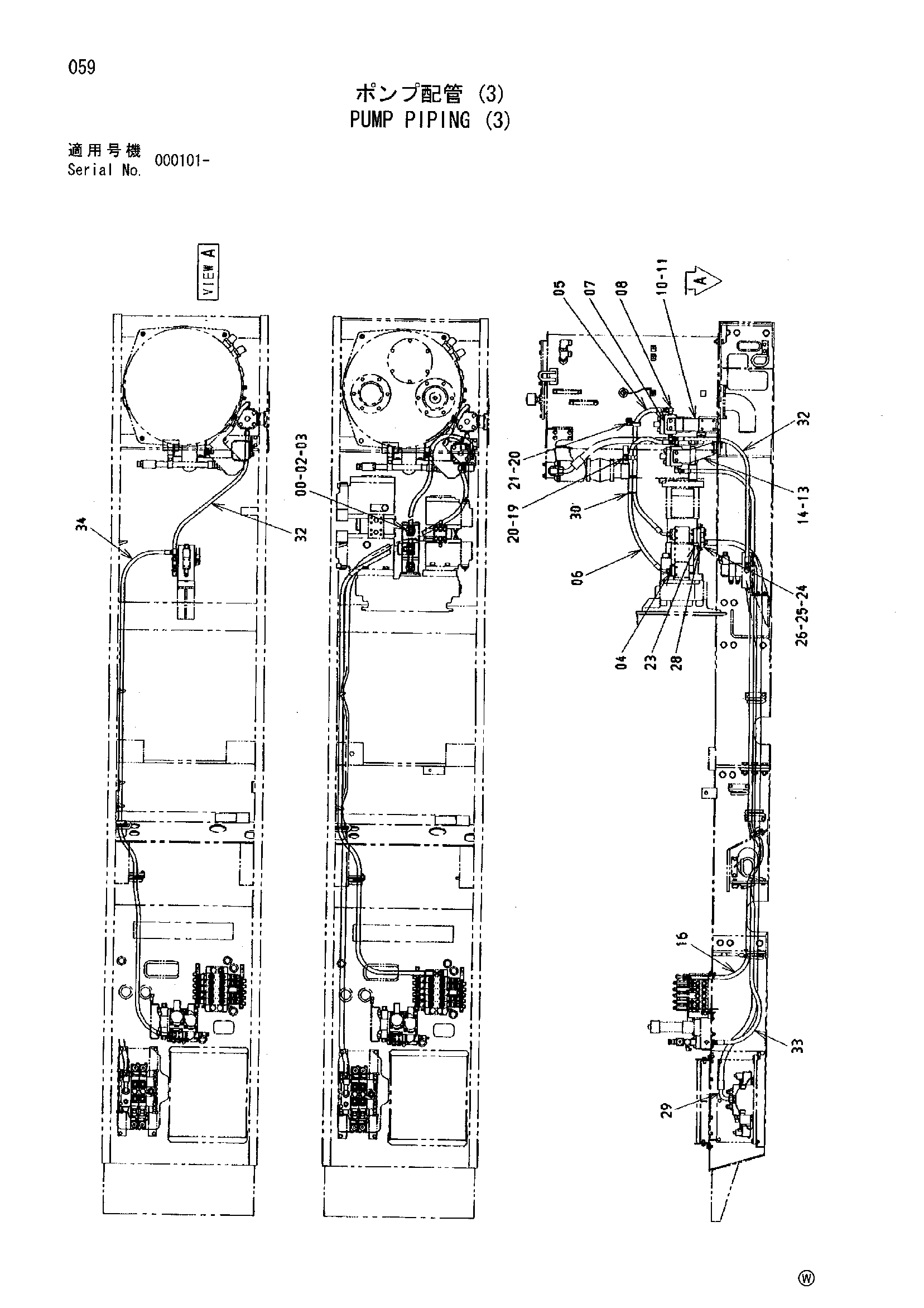

Заводская схема «Насос трубопроводы (3)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3089427 | Фланец | 2 |
| 02 | M341036 | Болт с внутренним шестигранником | 8 |
| 03 | A811030 | Уплотнительное кольцо | 2 |
| 04 | A852144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4373023 | Шланг | 1 |
| 06 | 4600375 | Шланг | 1 |
| 07 | 4186122 | Фильтр | 2 |
| 08 | 4154658 | Угловой штуцер | 4 |
| 10 | 8089478 | Кронштейн | 1 |
| 11 | J011020 | Болт с шайбой | 6 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 11 | J271020 замена: J222010 | Болт с шайбой | 6 |
| 13 | 8089477 | Кронштейн | 1 |
| 14 | J011025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J222010 | Болт с шайбой | 6 |
| 16 | 4354572 | Шланг | 1 |
| 19 | 4190266 | Зажим | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 20 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 21 | 4190263 | Зажим | 1 |
| 23 | 3096601 | Фланец | 1 |
| 24 | 4506459 | Разъёмный фланец | 4 |
| 25 | M341080 | Болт с внутренним шестигранником | 8 |
| 26 | 971489 | Уплотнительное кольцо | 4 |
| 28 | A852323 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4485382 | Шланг | 1 |
| 30 | 4055311 | Ленточный зажим | 3 |
| 32 | 4305272 | Шланг | 1 |
| 34 | 4438383 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
