Обратные трубопроводы (1) — HITACHI MH5510B

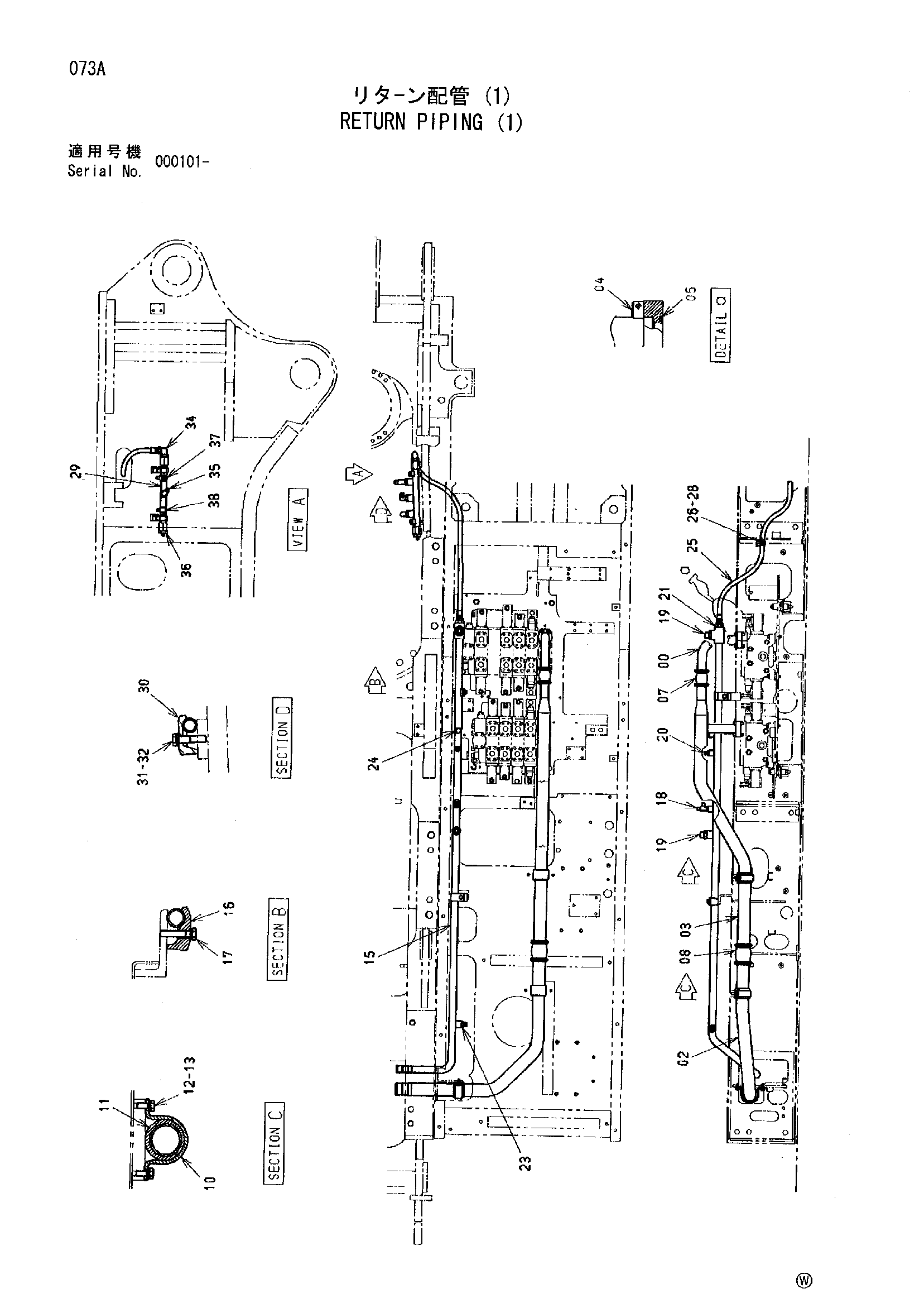

Заводская схема «Обратные трубопроводы (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9741086 | Трубка | 1 |
| 02 | 8090090 | Трубка | 1 |
| 03 | 8060901 | Трубка | 1 |
| 04 | M341236 | Болт с внутренним шестигранником | 8 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 07 | 4069801 | Муфта | 1 |
| 07A | 4196259 | Уплотнение кольцо | 2 |
| 08 | 4067833 | Муфта | 1 |
| 08A | 4196261 | Уплотнение кольцо | 2 |
| 10 | 4000909 | Хомут трубки | 3 |
| 11 | 4343144 | Втулка | 3 |
| 12 | J901025 | Болт | 6 |
| 13 | A590910 | Пружинная шайба | 6 |
| 15 | 8090091 | Трубка | 1 |
| 16 | 4190127 | Хомут трубки | 2 |
| 17 | J011260 | Болт с шайбой | 2 |
| 17 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 17 | J271260 замена: J222012 | Болт с шайбой | 2 |
| 18 | 4190267 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4042033 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4042031 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4279302 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4210361 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A885003 | Пробка | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4214488 | Шланг | 1 |
| 26 | 4190274 | Зажим | 1 |
| 28 | J011025 | Болт с шайбой | 1 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 28 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 29 | 8090157 | Трубка | 1 |
| 30 | 4053595 | Хомут трубки | 2 |
| 31 | J901255 | Болт | 2 |
| 32 | A590912 | Пружинная шайба | 2 |
| 34 | 4353073 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4154672 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4380616 | Адаптер | 1 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4303003 | Тройник | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4303816 | Угловой штуцер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
