Крышка (RR) — HITACHI MH5510B

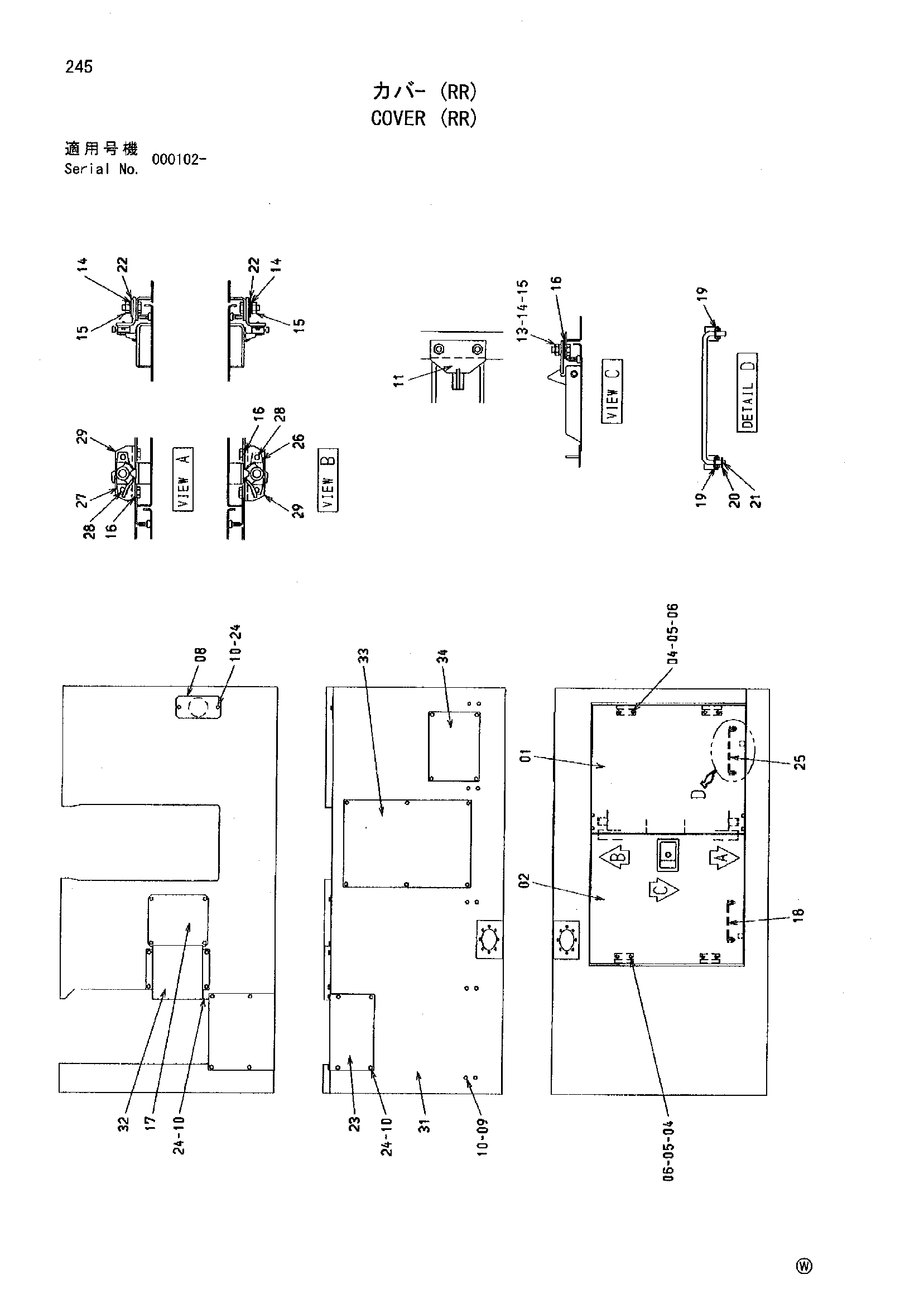

Заводская схема «Крышка (RR)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7029526 | Дверь | 1 |
| 02 | 7031920 | Дверь | 1 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4414505 | Крышка(3) | 1 |
| 09 | J901020 | Болт | 20 |
| 10 | A590910 | Пружинная шайба | 38 |
| 11 | 4330979 | Замок | 1 |
| 13 | J901030 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | J950010 | Гайка | 6 |
| 16 | 4330984 | Регулировочная шайба | 7 |
| 17 | 4405921 | Крышка(3) | 1 |
| 18 | 9742292 | Стойка | 1 |
| 19 | 4330808 | Резиновая втулка | 4 |
| 20 | A590108 | Плоская шайба | 2 |
| 21 | A762013 | Шплинт | 2 |
| 22 | J217083 | Шайба | 4 |
| 23 | 3096780 | Крышка | 1 |
| 24 | J901020 | Болт | 18 |
| 25 | 9742293 | Стойка | 1 |
| 26 | 4346579 | Замок | 1 |
| 27 | 4346580 | Замок | 1 |
| 28 | J680412 | Винт с шайбой | 4 |
| 29 | 4346147 | Кронштейн | 2 |
| 31 | 5008960 | Крышка | 1 |
| 32 | 8092517 | Крышка | 1 |
| 33 | 8092535 | Крышка | 1 |
| 34 | 9760980 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
