Гидромотор трубопроводы (F) — HITACHI MH5510B

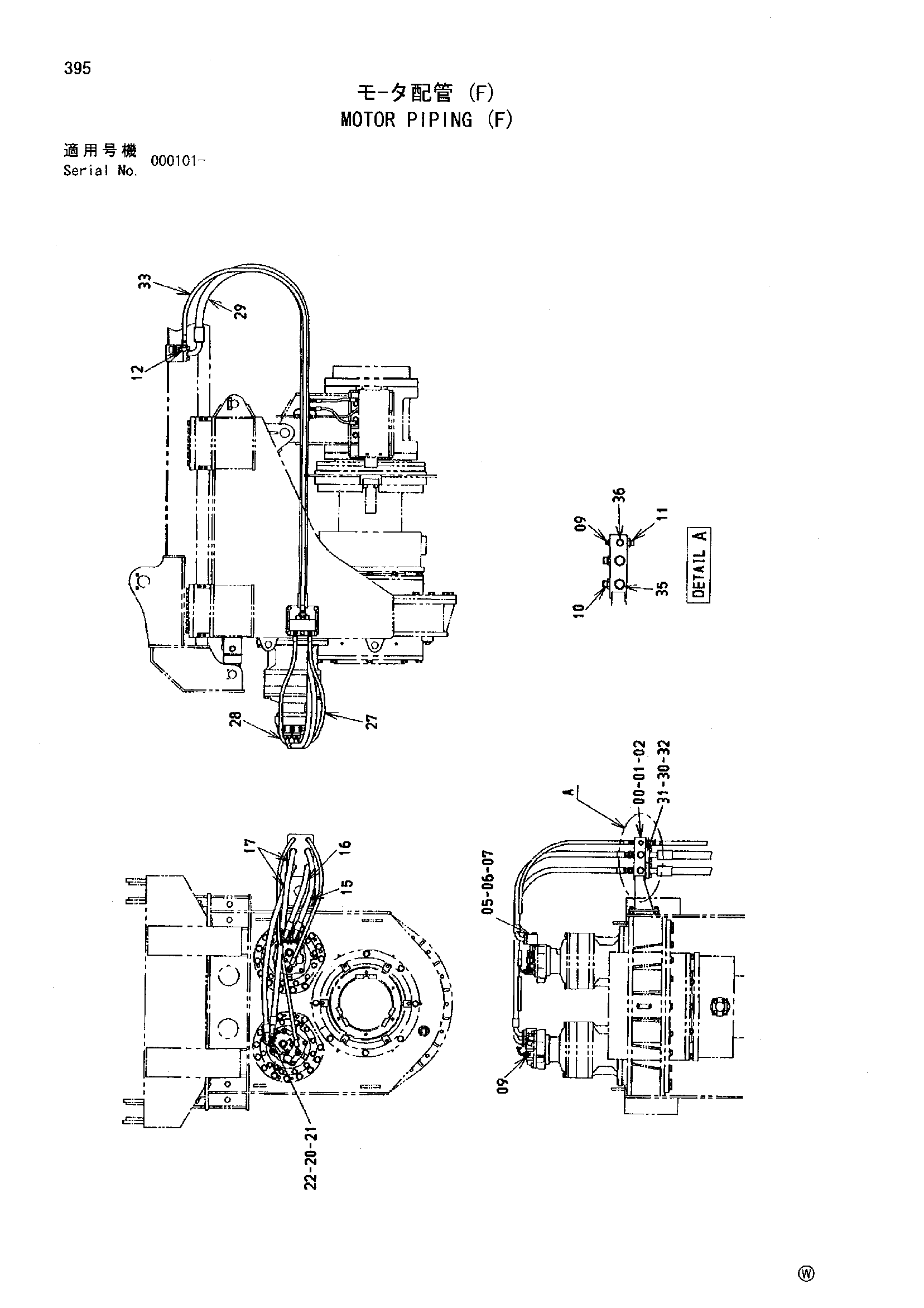

Заводская схема «Гидромотор трубопроводы (F)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021471 | Кронштейн блок | 1 |
| 01 | J901645 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 05 | 3096242 | Блок | 4 |
| 06 | A811030 | Уплотнительное кольцо | 4 |
| 07 | M341090 | Болт с внутренним шестигранником | 16 |
| 09 | A852144 | Адаптер | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4042034 | Адаптер | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4042033 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4065118 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4485477 | Шланг | 1 |
| 16 | 4485478 | Шланг | 1 |
| 17 | 4485479 | Шланг | 2 |
| 20 | 966993 | Уплотнительное кольцо | 4 |
| 21 | 962453 | Разъёмный фланец | 8 |
| 22 | M341030 | Болт с внутренним шестигранником | 16 |
| 27 | 4314826 | Шланг | 1 |
| 28 | 4314831 | Шланг | 1 |
| 29 | 4485512 | Шланг | 2 |
| 30 | 4510169 | Уплотнительное кольцо | 4 |
| 31 | 4075854 | Разъёмный фланец | 8 |
| 32 | M341656 | Болт с внутренним шестигранником | 16 |
| 33 | 4187374 | Шланг | 1 |
| 35 | A885008 | Пробка | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | A885004 | Пробка | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
