Передний жгут проводов детали — HITACHI MH5510B

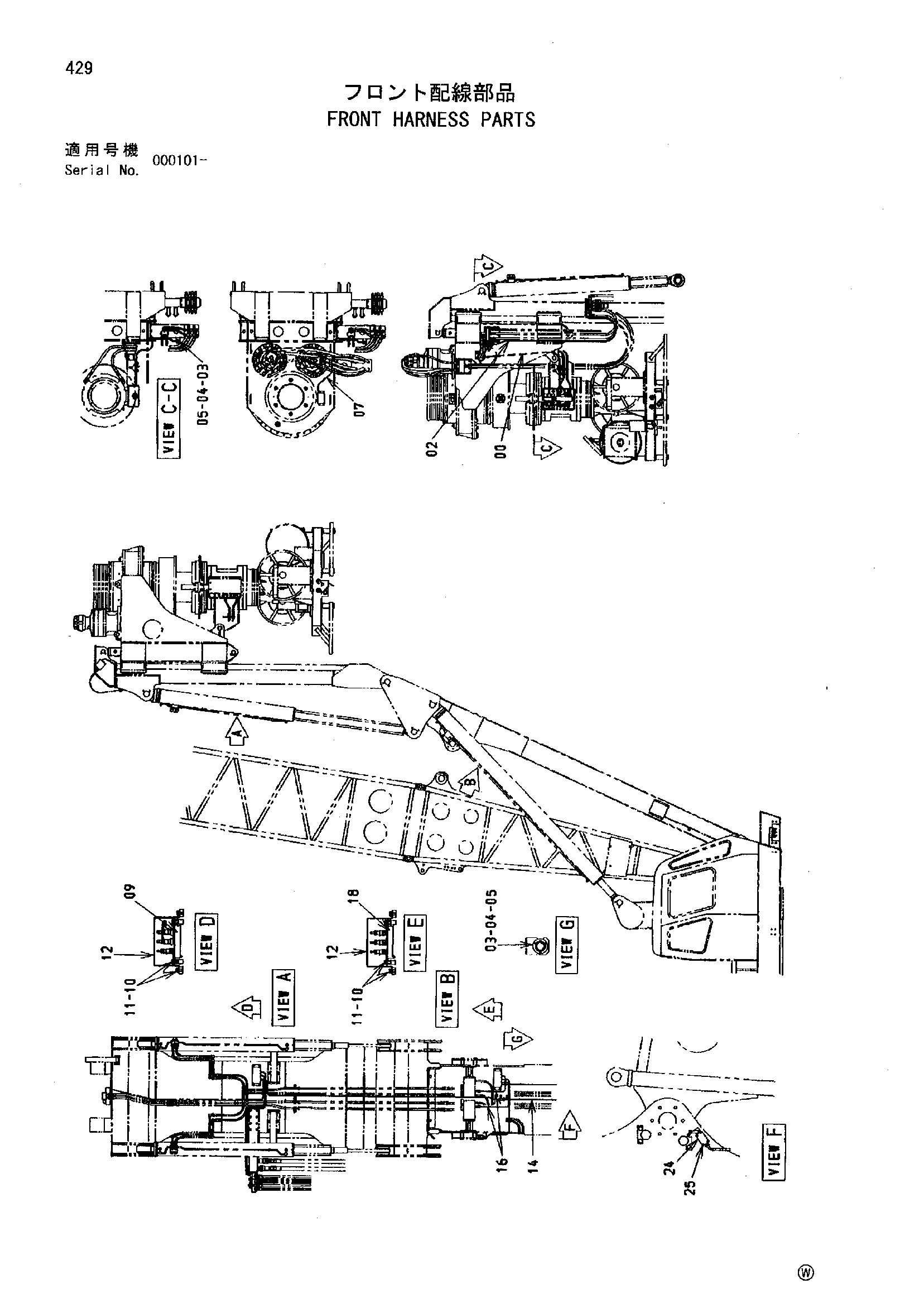

Заводская схема «Передний жгут проводов детали» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4484992 | Жгут проводов | 1 |
| 02 | 4484993 | Жгут проводов | 1 |
| 03 | M470325 | Винт | 6 |
| 04 | A590903 | Пружинная шайба | 6 |
| 05 | M500303 | Гайка | 6 |
| 07 | 4485000 | Жгут проводов | 1 |
| 09 | 4483268 | Короб клемма | 1 |
| 10 | J901225 | Болт | 12 |
| 11 | A590912 | Пружинная шайба | 12 |
| 12 | 4458599 | Крышка | 2 |
| 14 | 4484999 | Жгут проводов | 1 |
| 16 | 4485001 | Жгут проводов | 2 |
| 18 | 4483258 | Короб клемма | 1 |
| 24 | 4487698 | Выключатель концевой | 1 |
| 25 | J010630 | Болт с шайбой | 4 |
| 25 | J260630 замена: J900630 | Болт с шайбой | 4 |
| 25 | J260630 замена: A590106 | Болт с шайбой | 4 |
| 26 | 4044883 | Хомут | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
