Камера ассемблинг детали — HITACHI MH5510B

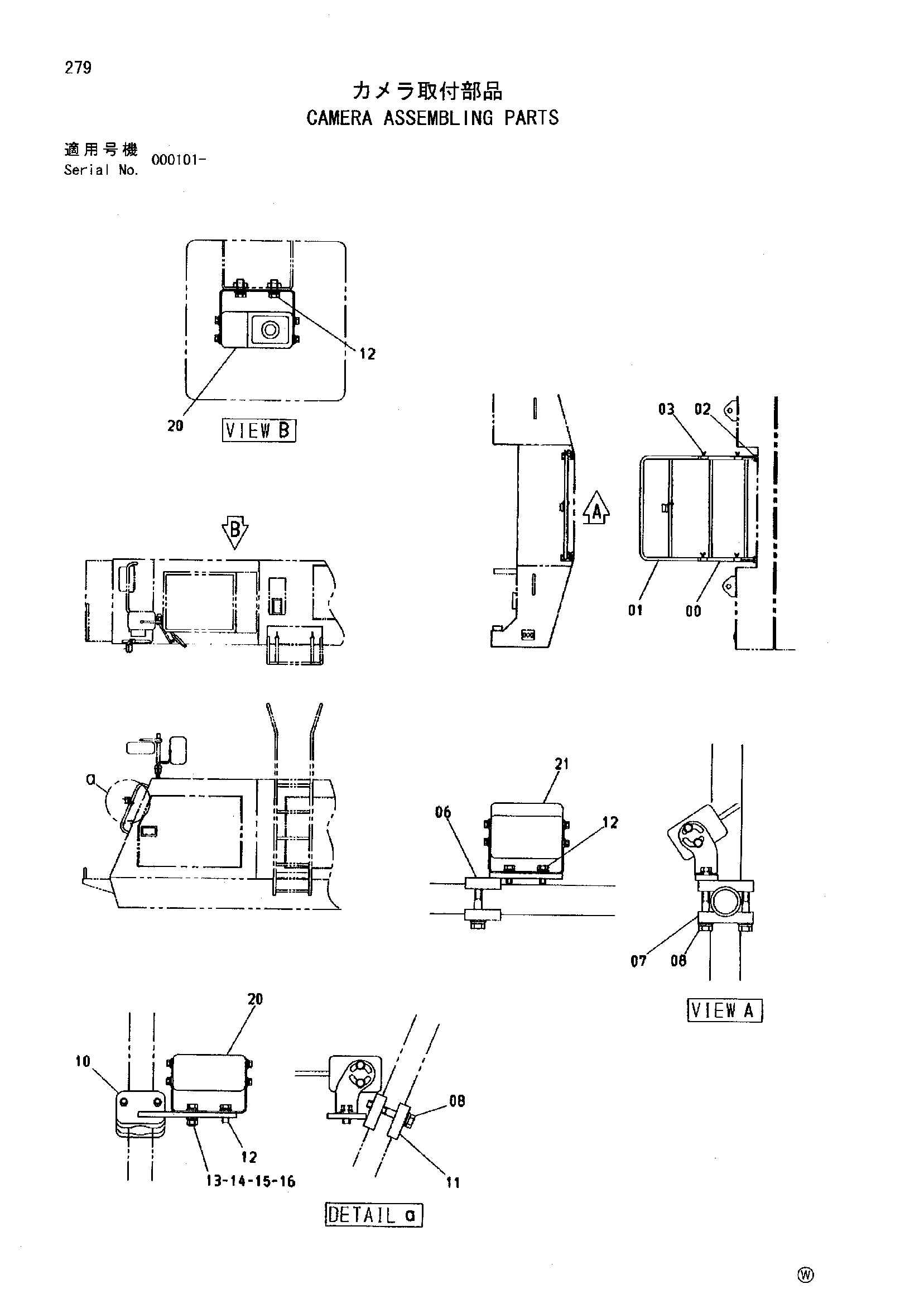

Заводская схема «Камера ассемблинг детали» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077785 | Поручень | 1 |
| 01 | 9760666 | Поручень | 1 |
| 02 | J202020 | Болт с шайбой | 8 |
| 03 | M361030 | Болт винг | 4 |
| 06 | 9760671 | Кронштейн | 1 |
| 07 | 4425481 | Хомут | 1 |
| 08 | J010850 | Болт с шайбой | 4 |
| 08 | J260850 замена: J900850 | Болт с шайбой | 4 |
| 08 | J260850 замена: A590108 | Болт с шайбой | 4 |
| 10 | 9760670 | Кронштейн | 1 |
| 11 | 4373196 | Хомут | 1 |
| 12 | J020616 | Болт с шайбой | 7 |
| 12 | J260616 замена: J900616 | Болт с шайбой | 7 |
| 12 | J260616 замена: A590106 | Болт с шайбой | 7 |
| 13 | J900616 | Болт | 1 |
| 14 | J950006 | Гайка | 1 |
| 15 | A590106 | Плоская шайба | 2 |
| 16 | A590906 | Пружинная шайба | 1 |
| 20 | 4600482 | Камера | 2 |
| 21 | 4600486 | Камера | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
