Шестерённый насос — HITACHI MH5510B

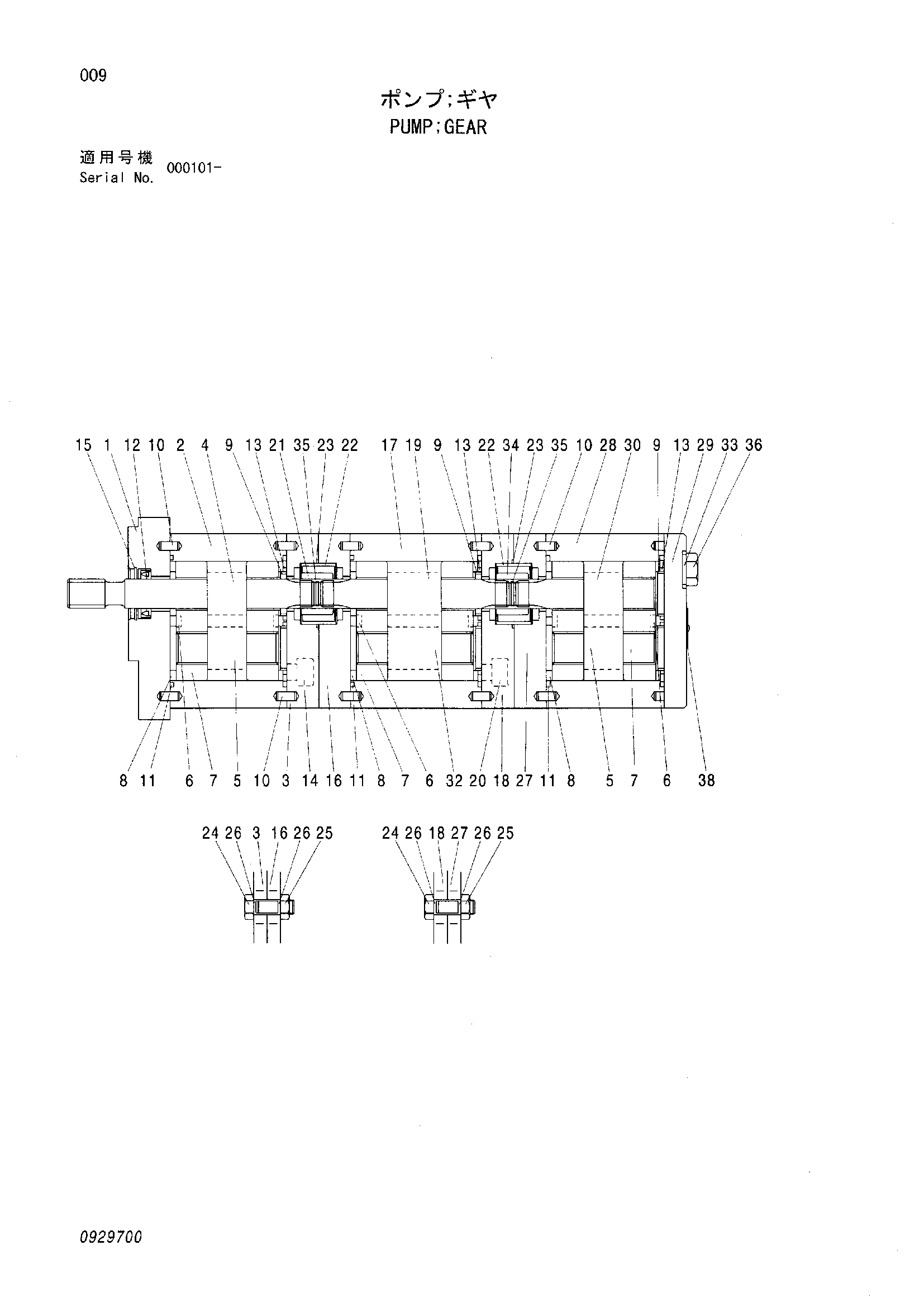

Заводская схема «Шестерённый насос» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4477225	Шестерённый насос	1
1	0929701	Рама	1
2	0792401	Корпус	1
3	0929702	Рама	1
4	0929703	Шестерня привод	1
5	0929704	Шестерня холостой ход	2
6	0386304	Кольцо	6
7	0738706	Пластина	6
8	0295002	Пластина	6
9	0295003	Направляющая	6
10	0330401	Палец	10
11	0295004	Кольцо	6
12	0738707	Масляное уплотнение	1
13	0295006	Уплотнительное кольцо	6
14	0645506	Болт с внутренним шестигранником	4
15	0230202	Стопорное кольцо	1
16	0929705	Рама	1
17	0738702	Корпус	1
18	0929702	Рама	1
19	0929706	Шестерня привод	1
20	0295402	Болт с внутренним шестигранником	4
21	0295401	Муфта	1
22	0293602	Втулка	2
23	0294606	Уплотнительное кольцо	2
24	0792407	Болт	4
25	M500807	Гайка	4
26	0738711	Плоская шайба	8
27	0929705	Рама	1
28	0792401	Корпус	1
29	0295001	Крышка	1
30	0929707	Шестерня	1
32	0787102	Шестерня	1
33	0284311	Пружинная шайба	4
34	0295401	Муфта	1
35	0295403	Стопорное кольцо	2
36	0307203	Болт	4

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
