Келлй штанга ограничитель подъёма предотвращение устройство — HITACHI MH5510B

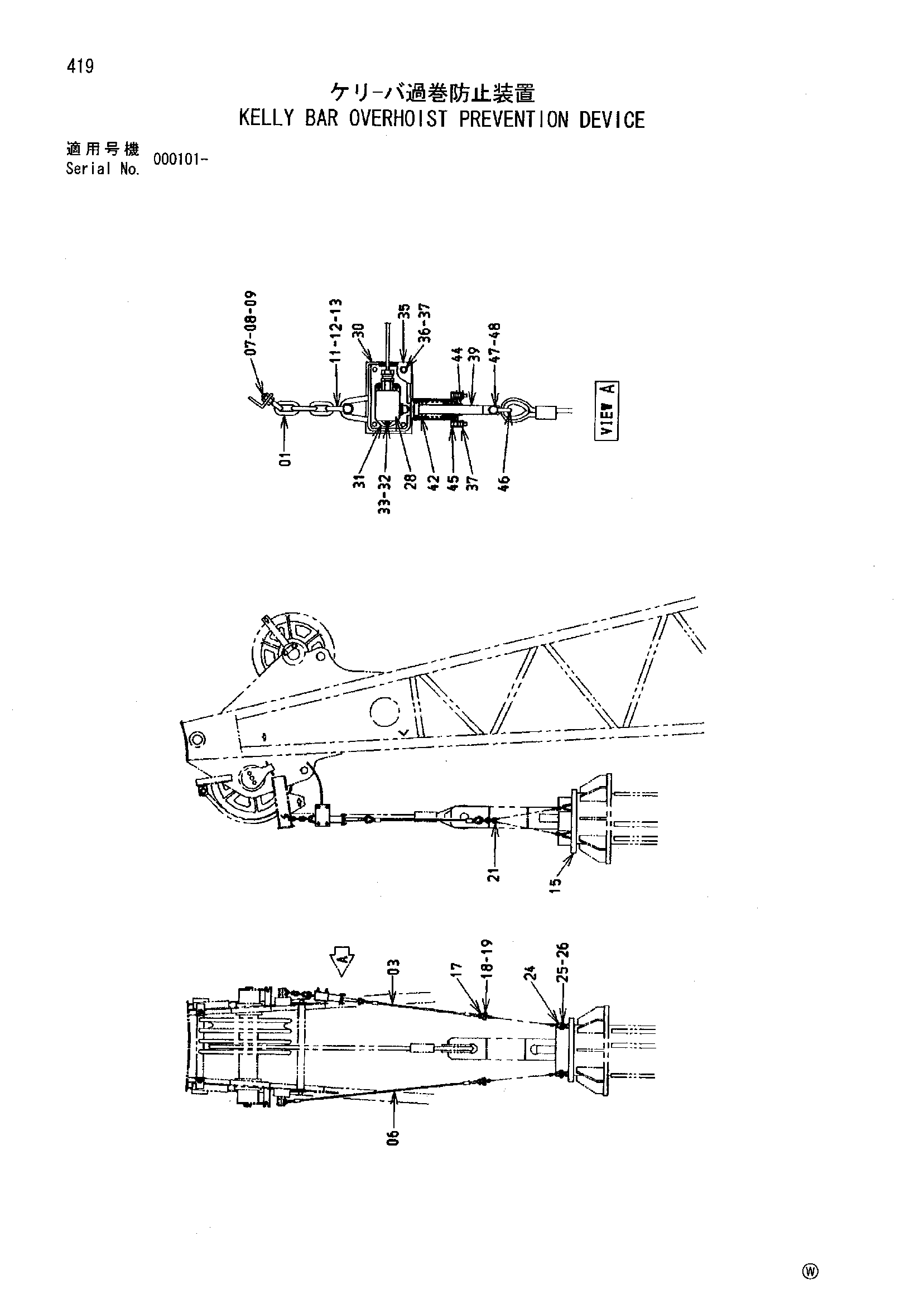

Заводская схема «Келлй штанга ограничитель подъёма предотвращение устройство» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4603929 | Цепь | 1 |
| 03 | 9760948 | Канат подвесной | 1 |
| 06 | 9748207 | Канат подвесной | 1 |
| 07 | 4157548 | U-образный болт | 2 |
| 08 | M660010 | U-образная гайка | 4 |
| 09 | J950010 | Гайка | 4 |
| 11 | 4048479 | Серьга | 1 |
| 12 | J901250 | Болт | 1 |
| 13 | M660012 | U-образная гайка | 1 |
| 15 | 8079902 | Груз | 1 |
| 17 | 4048479 | Серьга | 2 |
| 18 | J901250 | Болт | 2 |
| 19 | M660012 | U-образная гайка | 2 |
| 21 | 9739558 | Цепь | 2 |
| 24 | 4048478 | Серьга | 4 |
| 25 | J901045 | Болт | 4 |
| 26 | M660010 | U-образная гайка | 4 |
| 28-4 | 9221222 | Выключатель в сборе | 1 |
| 28 | 4484158 | Выключатель концевой | 1 |
| 30 | 8072520 | Короб выключатель | 1 |
| 31 | 4205194 | Пластина | 1 |
| 32 | M430640 | Винт | 3 |
| 33 | A590906 | Пружинная шайба | 3 |
| 35 | 4336527 | Крышка | 1 |
| 36 | J900890 | Болт | 4 |
| 37 | M500807 | Гайка | 14 |
| 39 | 4323210 | Ответная планка | 1 |
| 42 | 4240874 | Пружина | 1 |
| 44 | 9750389 | Крышка | 1 |
| 45 | J900830 | Болт | 3 |
| 46 | 4048478 | Серьга | 1 |
| 47 | J901045 | Болт | 1 |
| 48 | M660010 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
