Реел табле трубопроводы (2) — HITACHI MH5510B

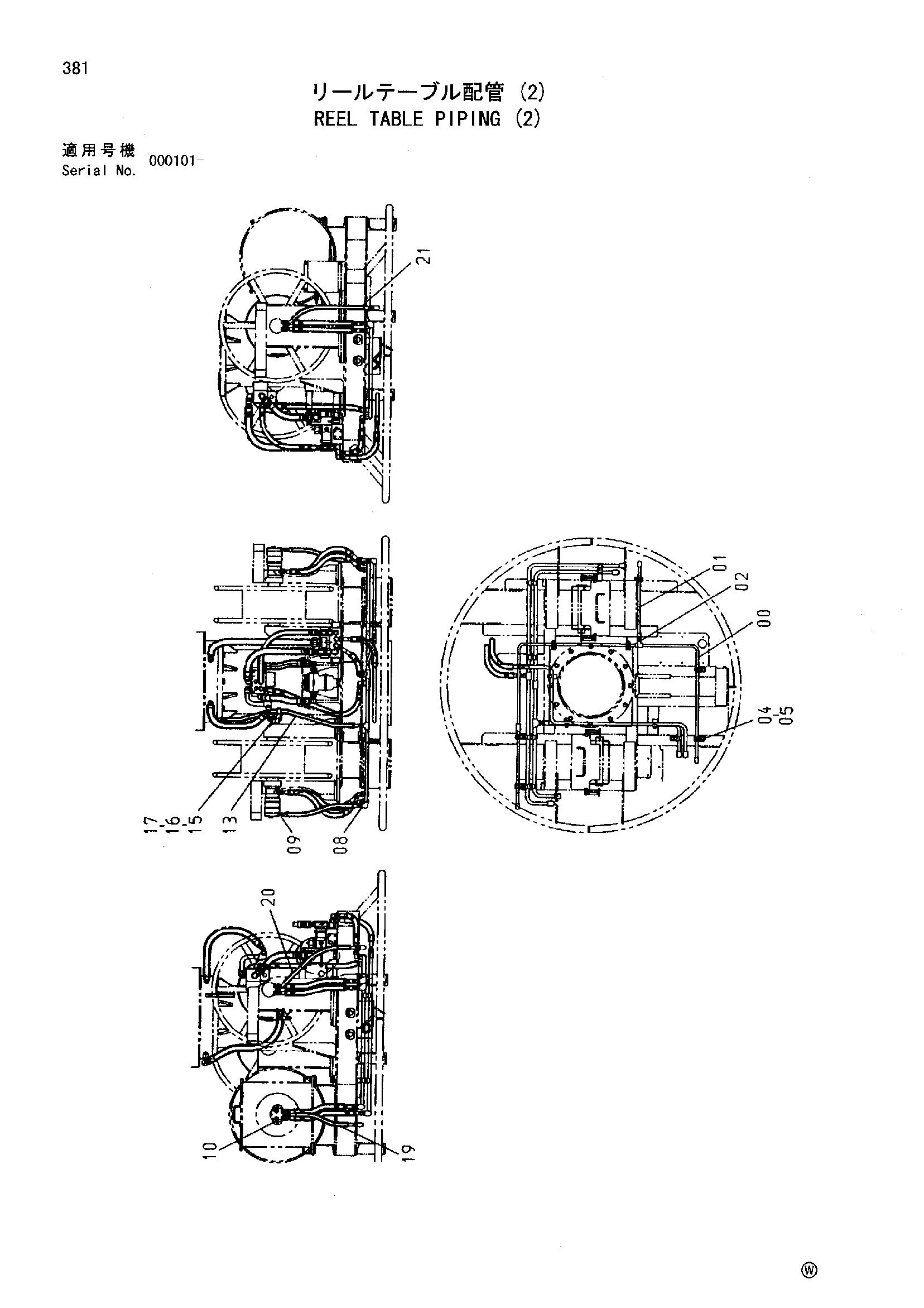

Заводская схема «Реел табле трубопроводы (2)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077275 | Трубка | 1 |
| 01 | 9753229 | Трубка | 1 |
| 02 | 4042031 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4190124 | Хомут трубки | 7 |
| 05 | J011245 | Болт с шайбой | 7 |
| 05 | J271245 замена: J901245 | Болт с шайбой | 7 |
| 05 | J271245 замена: J222012 | Болт с шайбой | 7 |
| 08 | 4200466 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4219342 | Угловой штуцер | 2 |
| 10 | 4215648 | Адаптер | 1 |
| 13 | 4430515 | Шланг | 1 |
| 15 | 4190264 | Зажим | 1 |
| 16 | J901018 замена: J901020 | Болт | 1 |
| 16 | J901020 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 19 | 4356712 | Шланг | 1 |
| 20 | 4347542 | Шланг | 1 |
| 21 | 4430514 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
