Верхний рама — HITACHI MH5510B

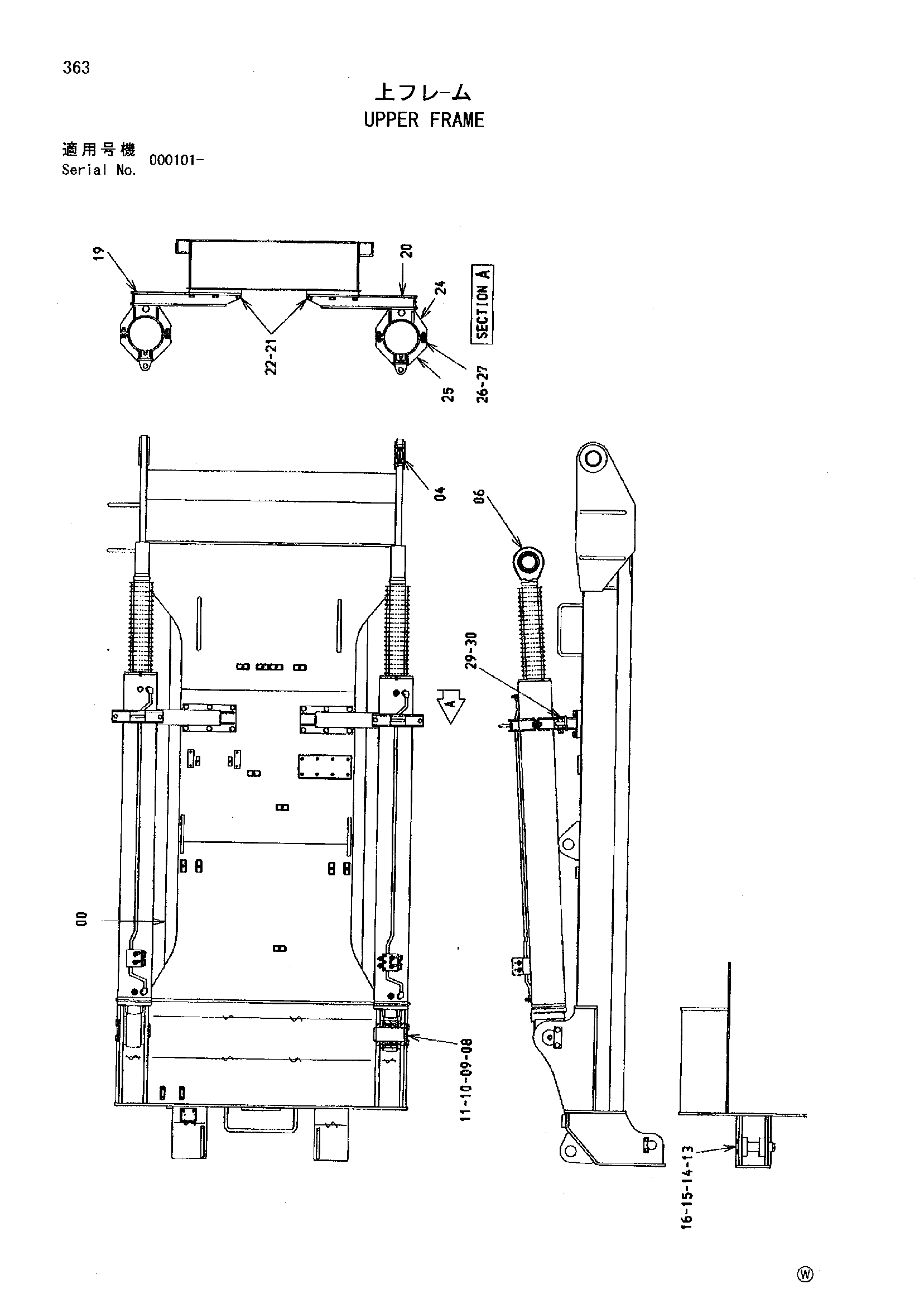

Заводская схема «Верхний рама» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009013 | Рама | 1 |
| 04 | 4479108 | Втулка | 2 |
| 06 | 4478598 | Гидроцилиндр. масляный | 2 |
| 08 | 4479176 | Палец | 2 |
| 09 | X4248 | Стопорная пластина | 2 |
| 10 | J932035 | Болт | 4 |
| 11 | A590920 | Пружинная шайба | 4 |
| 13 | 4479232 | Палец | 2 |
| 14 | X4246 | Стопорная пластина | 2 |
| 15 | J901225 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 19 | 7044284 | Стойка | 1 |
| 20 | 7043841 | Стойка | 1 |
| 21 | J932040 | Болт | 12 |
| 22 | A590920 | Пружинная шайба | 12 |
| 24 | 7043822 | Хомут | 2 |
| 25 | 7043814 | Хомут | 2 |
| 26 | J901655 | Болт | 4 |
| 27 | A590916 | Пружинная шайба | 4 |
| 29 | 4223000 | Палец | 2 |
| 30 | 4001834 | Палец кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
