Крышка (LR) — HITACHI MH5510B

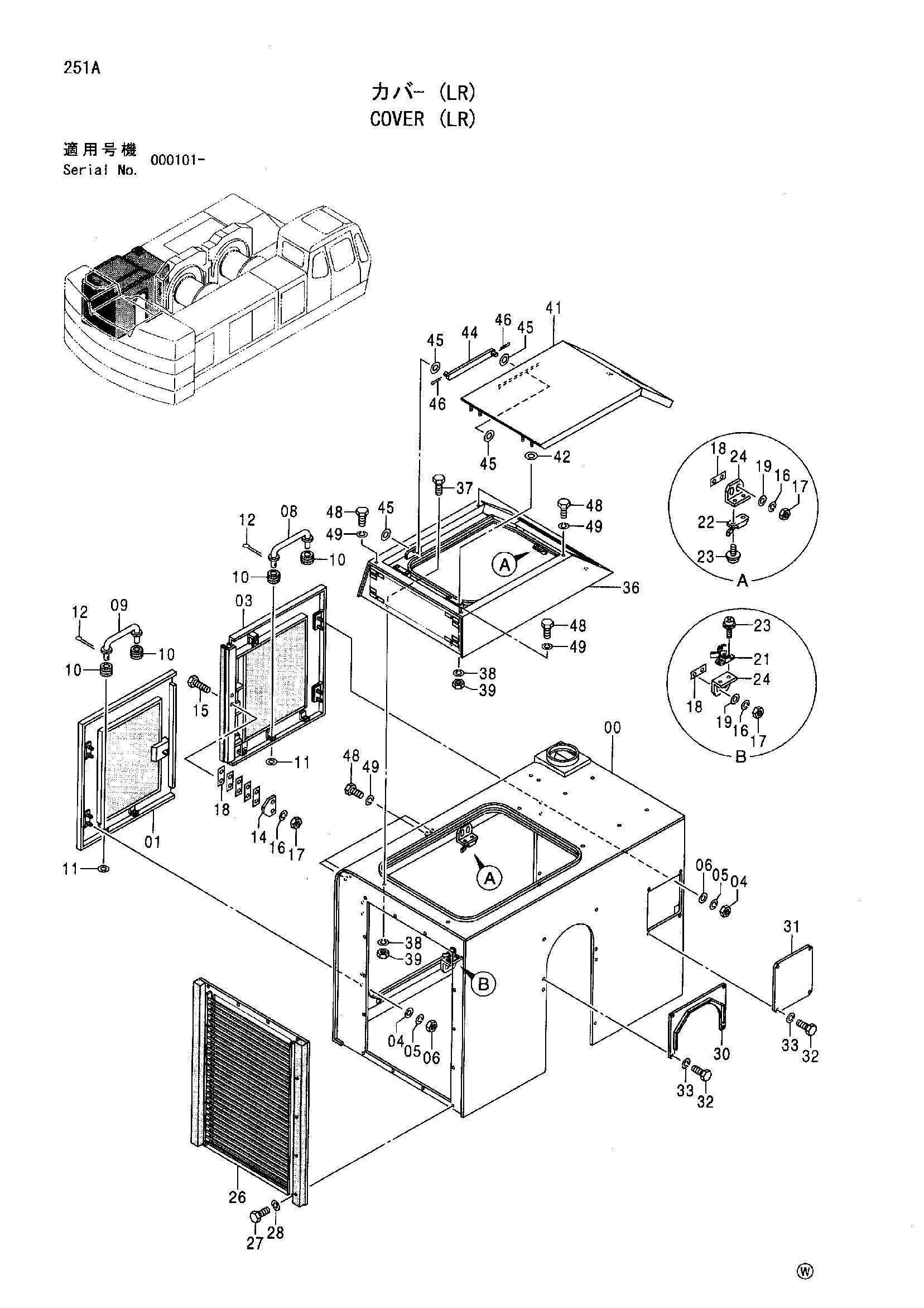

Заводская схема «Крышка (LR)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006129	Крышка	1
01	7031918	Дверь	1
03	7030514	Дверь	1
03	7029523	Дверь	1
04	J950010	Гайка	8
05	A590910	Пружинная шайба	8
06	A590110	Плоская шайба	8
08	9742293	Стойка	1
09	9742292	Стойка	1
10	4330808	Резиновая втулка	4
11	A590108	Плоская шайба	2
12	A762013	Шплинт	2
14	4330979	Замок	1
15	J901028 замена: J901030	Болт	2
15	J901030	Болт	2
16	A590910	Пружинная шайба	8
17	J950010	Гайка	8
18	4330984	Регулировочная шайба 1.0	8
19	J217083	Шайба	6
21	4346579	Замок	1
22	4346580	Замок	2
23	J680412	Винт с шайбой	6
24	4346147	Кронштейн	3
26	6018160	Лоувер	1
27	J901020	Болт	14
28	A590910	Пружинная шайба	14
30	8073543	Крышка	1
31	4405921	Крышка(3)	1
32	J901020	Болт	8
33	A590910	Пружинная шайба	8
36	6018167	Воздуховод	1
37	J901028 замена: J901030	Болт	4
37	J901030	Болт	4
38	A590910	Пружинная шайба	8
39	J950010	Гайка	8
41	6018174	Рооф	1
42	A590110	Плоская шайба	4
44	9742291	Стойка	1
45	A590112	Плоская шайба	4
46	A762018	Шплинт	2
48	J901020	Болт	10
49	A590910	Пружинная шайба	10

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
