Хист управление трубопроводы — HITACHI MH5510B

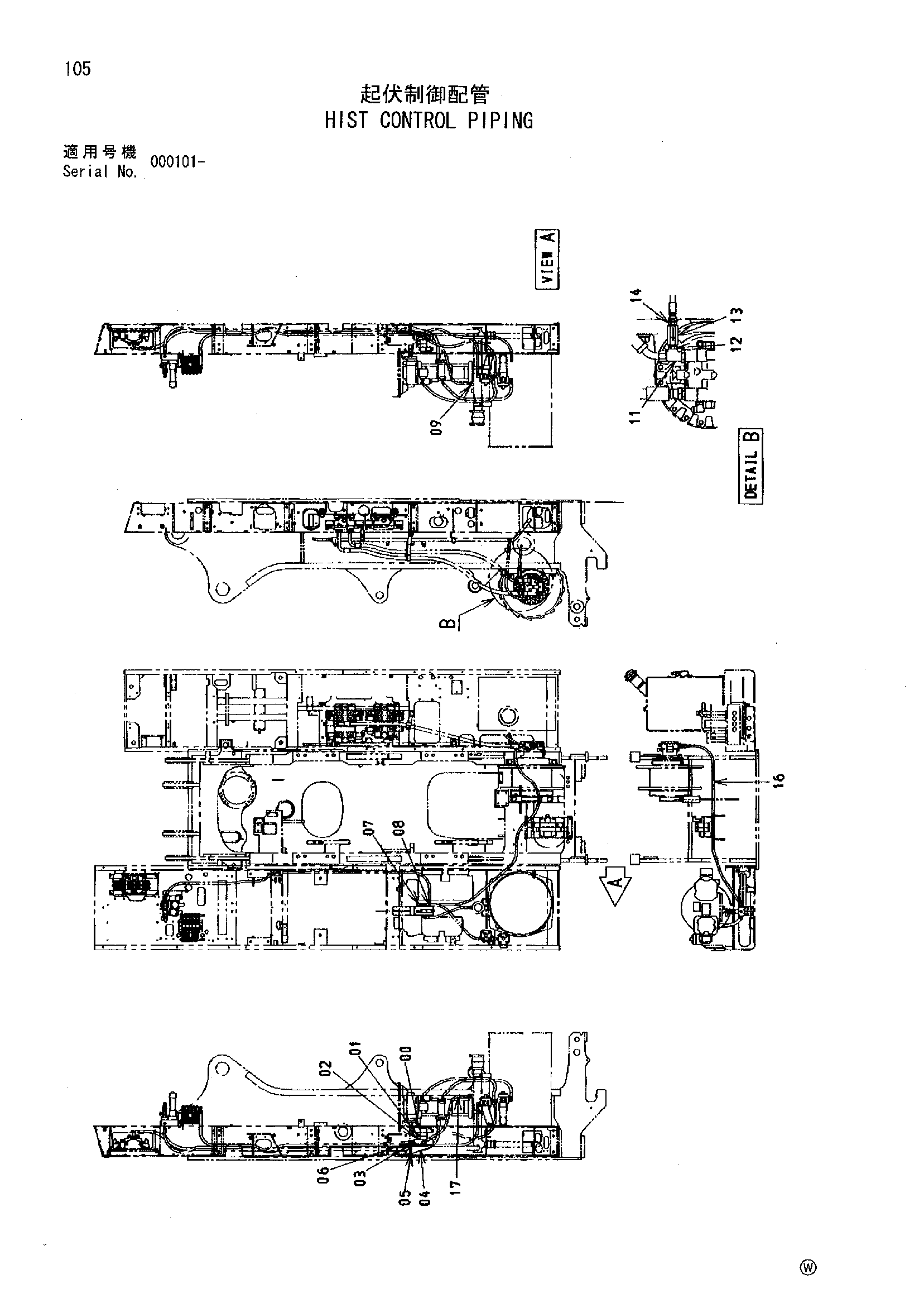

Заводская схема «Хист управление трубопроводы» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4603127 | Электромагнитный клапан | 1 |
| 01 | 4603135 | Предохранительный клапан | 1 |
| 02 | 4603136 | Предохранительный клапан | 1 |
| 03 | 2041862 | Коллектор | 1 |
| 04 | 9751235 | Кронштейн | 1 |
| 05 | J011035 | Болт с шайбой | 8 |
| 05 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 05 | J271035 замена: J222010 | Болт с шайбой | 8 |
| 06 | A885002 | Пробка | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 3 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4317612 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4601614 | Тройник | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4234652 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9034570 | Обратный клапан | 1 |
| 14 | 4221287 | Адаптер | 1 |
| 16 | 4305289 | Шланг | 1 |
| 17 | 4375329 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
