Электрооборудование (левый стойка) — HITACHI MH5510B

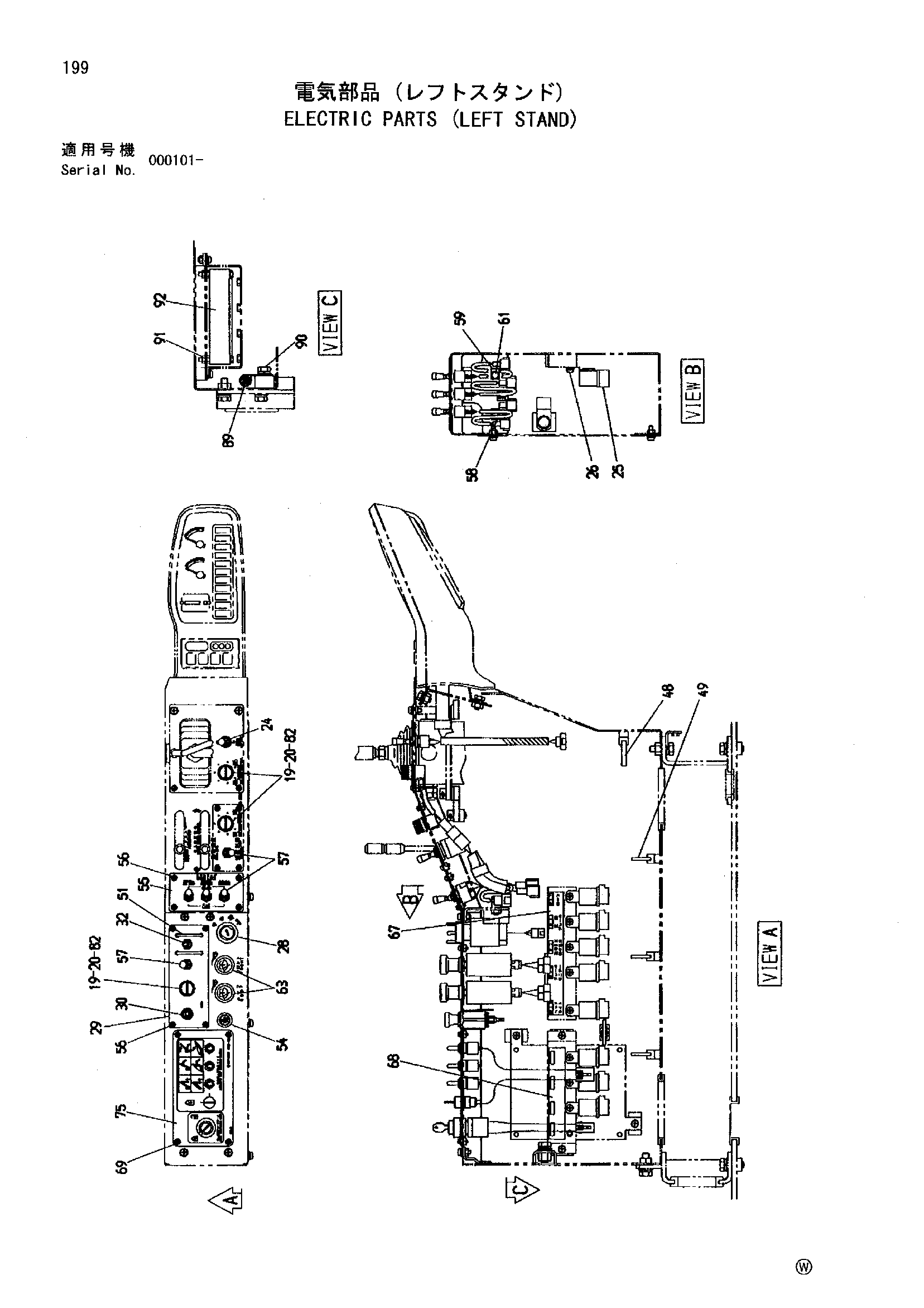

Заводская схема «Электрооборудование (левый стойка)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 4371245 | Датчик угла | 3 |
| 20 | 4370931 | Ручка | 3 |
| 24 | 4383527 | Выключатель | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 29 | 2048476 | Крышка | 1 |
| 30 | 4424221 | Выключатель | 1 |
| 32 | 4414748 | Выключатель | 1 |
| 48 | 4055311 | Ленточный зажим | 5 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 51 | 4370932 | Рукоятка | 2 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 3076207 | Панель | 1 |
| 56 | J680412 | Винт с шайбой | 8 |
| 57 | 4372201 | Выключатель | 5 |
| 58 | 4252767 | Кронштейн | 2 |
| 59 | 4336874 | Кронштейн | 2 |
| 61 | J020614 | Болт с шайбой | 3 |
| 61 | J260614 замена: J900614 | Болт с шайбой | 3 |
| 61 | J260614 замена: A590106 | Болт с шайбой | 3 |
| 63 | 4239945 | Выключатель | 2 |
| 67 | 3070770 | Информационная табличка | 1 |
| 68 | 4482506 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 75 | 9163865 | Панель выключатель | 1 |
| 89 | 4190253 | Зажим | 1 |
| 90 | J021025 | Болт с шайбой | 1 |
| 90 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 90 | J271025 замена: J222010 | Болт с шайбой | 1 |
| 91 | J950006 | Гайка | 4 |
| 92 | 4614226 | Контролер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
