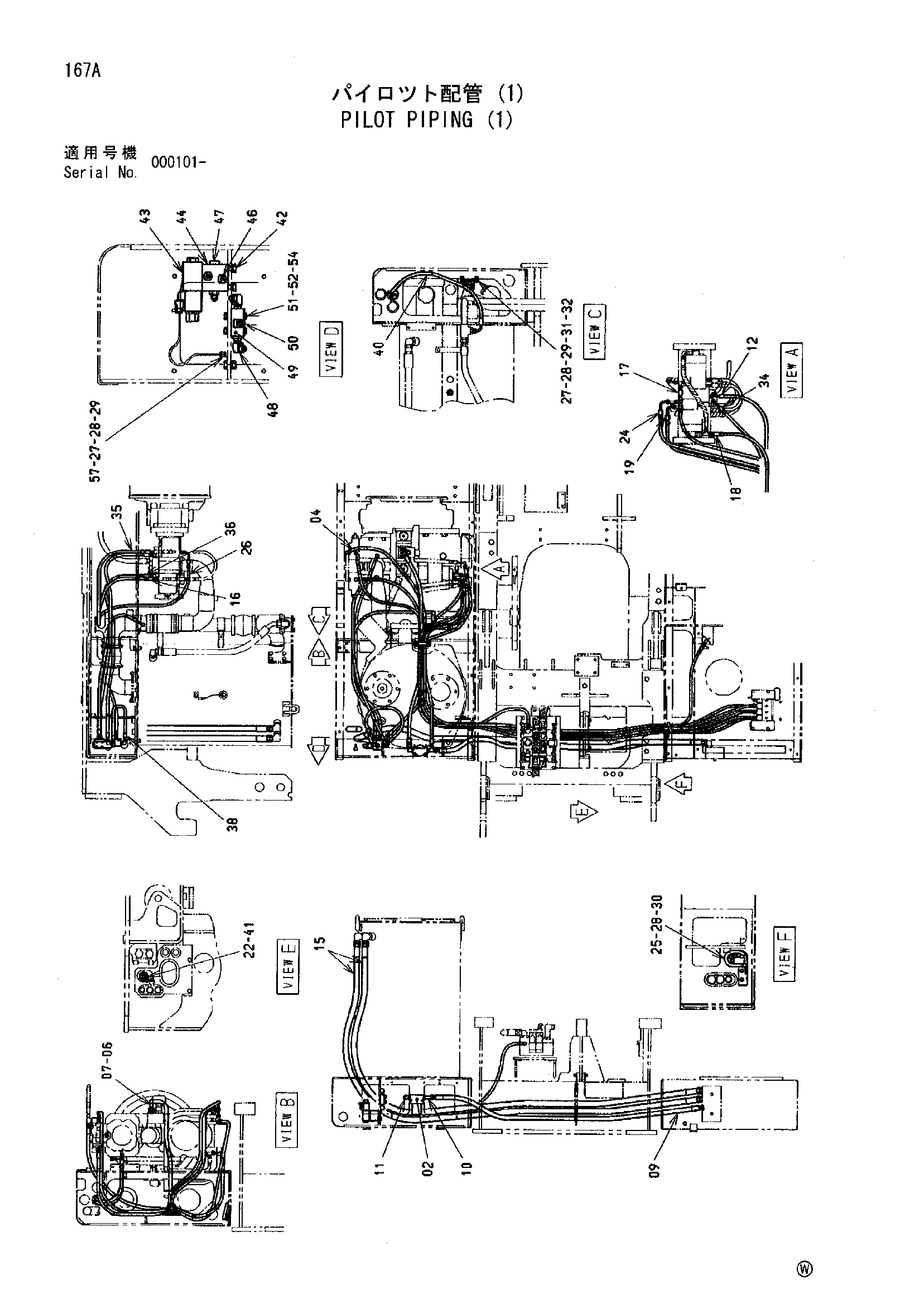

Пилотные гидролинии (1) — HITACHI MH5510B

Заводская схема «Пилотные гидролинии (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4141319	Фильтр линия	1
02A	4141381	Болт	2
02B	4157882	Фильтрующий элемент	1
02C	A590906	Пружинная шайба	2
02D	M500605	Гайка	2
04	4406249	Шланг	1
06	4468181	Шланг	1
07	A852144	Адаптер	1
07A	4506418	Уплотнительное кольцо	1
09	4427051	Шланг	1
10	4303003	Тройник	1
10A	4506418	Уплотнительное кольцо	1
11	A852344	Угловой штуцер	1
11A	4506418	Уплотнительное кольцо	1
12	4409087	Шланг	1
15	4375324	Шланг	2
16	4341697	Шланг	1
17	4371364	Шланг	1
18	4319149	Шланг	1
19	4378593	Шланг	1
22	4190265	Зажим	1
24	4390217	Шланг	1
25	8075638	Опора	1
26	4390217	Шланг	1
27	A590910	Пружинная шайба	3
28	J950010	Гайка	5
29	J901025	Болт	3
30	J021030	Болт с шайбой	2
30	J271030 замена: J901030	Болт с шайбой	2
30	J271030 замена: J222010	Болт с шайбой	2
31	4089557	Хомут	1
32	4187112	Хомут	1
34	4215698	Шланг	1
35	4305644	Шланг	1
36	4259912	Шланг	1
38	4428869	Шланг	1
40	4303038	Шланг	1
41	J011025	Болт с шайбой	1
41	J271025 замена: J901025	Болт с шайбой	1
41	J271025 замена: J222010	Болт с шайбой	1
42	J011025	Болт с шайбой	2
42	J271025 замена: J901025	Болт с шайбой	2
42	J271025 замена: J222010	Болт с шайбой	2
43	4410444	Электромагнитный клапан	1
44	3096909	Коллектор	1
46	A852123	Адаптер	3
46A	957366	Уплотнительное кольцо	1
47	A885002	Пробка	1
47A	957366	Уплотнительное кольцо	1
48	A852323	Угловой штуцер	2
48A	957366	Уплотнительное кольцо	1
49	4203447	Челночный клапан	1
50	A852223	Угловой штуцер	1
50A	957366	Уплотнительное кольцо	1
51	J900850	Болт	2
52	A590908	Пружинная шайба	2
54	J950008	Гайка	2
57	4336875	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
