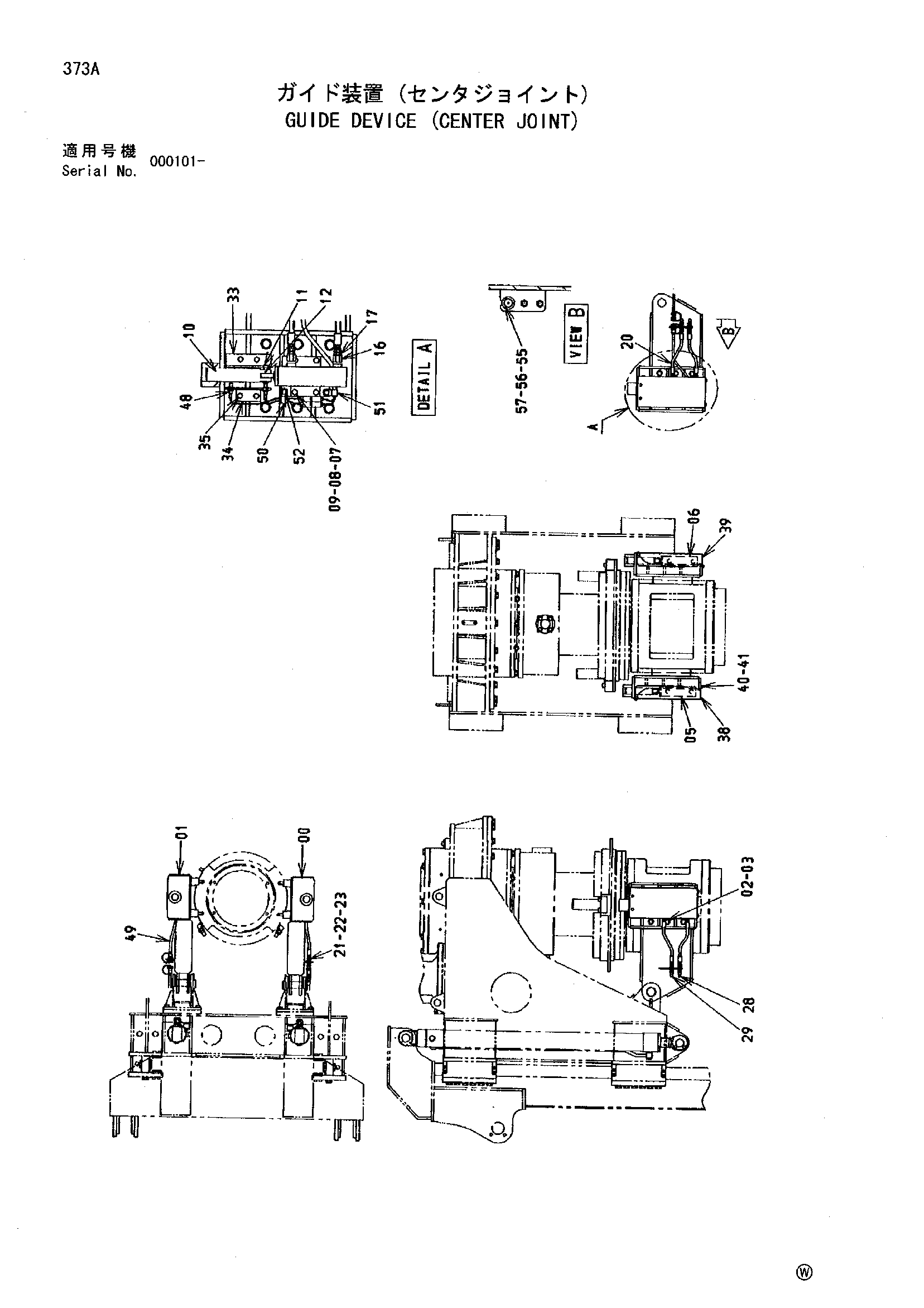

Направляющая устройство (центральный коллектор) — HITACHI MH5510B

Заводская схема «Направляющая устройство (центральный коллектор)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021312	Правый кронштейн	1
01	6021313	Левый кронштейн	1
02	J932002	Болт	12
03	4018545	Шайба	12
05	4280254	Гидроцилиндр	1
06	4281289	Гидроцилиндр	1
07	J011230	Болт с шайбой	8
07	J271230 замена: J901230	Болт с шайбой	8
07	J271230 замена: J222012	Болт с шайбой	8
08	4321162	Регулировочная шайба	24
09	4321163	Регулировочная шайба	24
10	4422331	Палец	2
11	4428678	Палец	2
12	4139939	Пружинный штифт	2
16	4292824	Адаптер	4
17	4200466	Адаптер	4
17A	4509180	Уплотнительное кольцо	1
20	4266473	Шланг	4
21	4361209	Адаптер	4
22	A590914	Пружинная шайба	4
23	4202531	Гайка	4
28	4022907	Самоуплотняющееся соединение	2
28A	4072595	Колпачок	1
29	4022908	Самоуплотняющееся соединение	4
29A	4072596	Колпачок	1
29	4022908	Самоуплотняющееся соединение	2
29A	4072596	Колпачок	1
33	4428327	Направляющая	1
34	4428349	Кронштейн	1
35	J011020	Болт с шайбой	4
35	J271020 замена: J901020	Болт с шайбой	4
35	J271020 замена: J222010	Болт с шайбой	4
38	8076853	Крышка	1
39	8076854	Крышка	1
40	J901020	Болт	8
41	A590910	Пружинная шайба	8
48	4310367	Датчик револ.	2
49	4428682	Жгут проводов	1
50	4192018	Зажим	1
51	4190253	Зажим	1
52	J011020	Болт с шайбой	2
52	J271020 замена: J901020	Болт с шайбой	2
52	J271020 замена: J222010	Болт с шайбой	2
55	M470325	Винт	3
56	M500303	Гайка	3
57	A590903	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
