Пилотные гидролинии (6) — HITACHI MH5510B

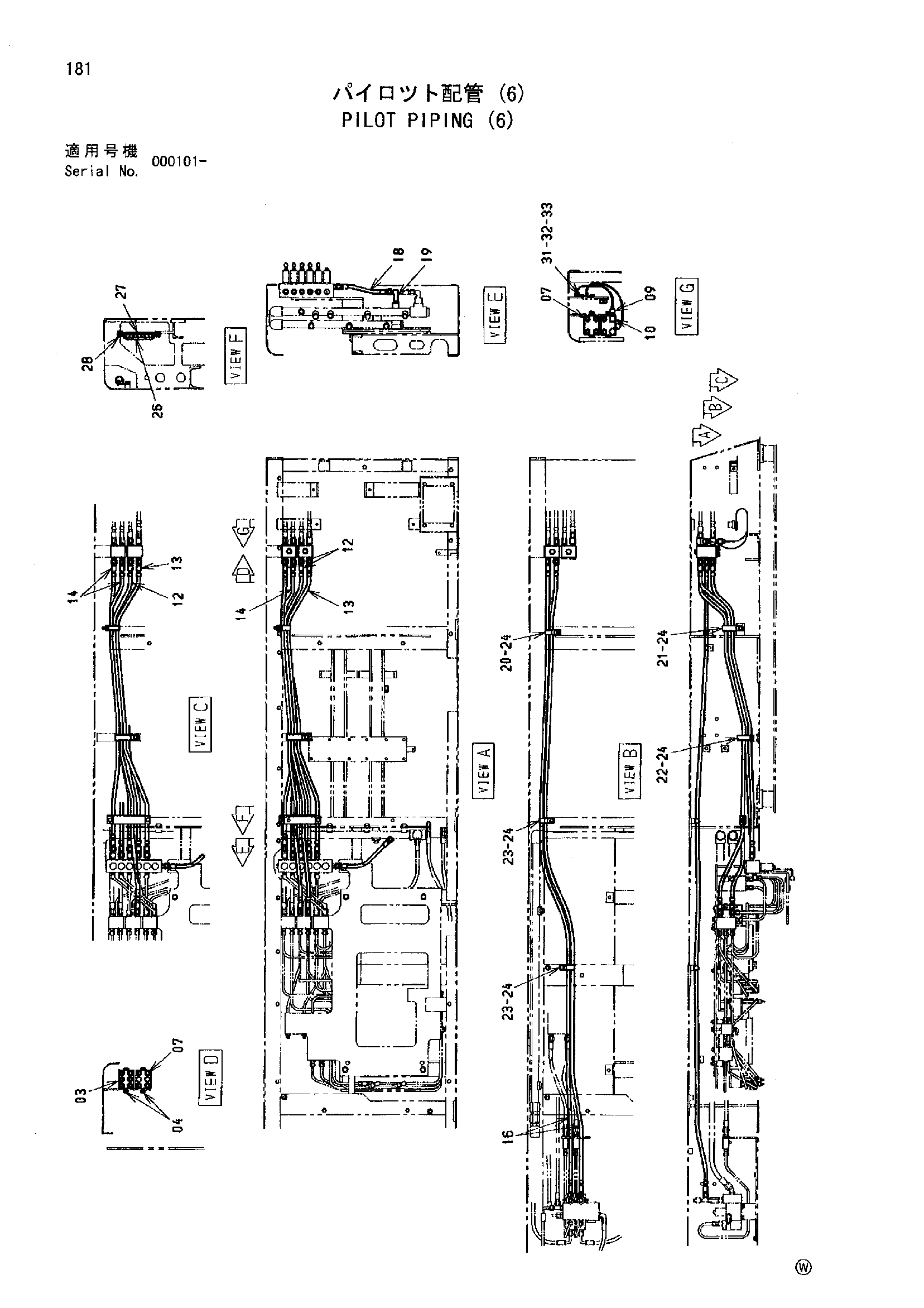

Заводская схема «Пилотные гидролинии (6)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4314477 | Челночный клапан | 2 |
| 04 | J011020 | Болт с шайбой | 4 |
| 04 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 04 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 06 | 4093624 | Пробка | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200467 | Адаптер | 16 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4286171 | Датчик давления | 2 |
| 10 | 4338768 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4207962 | Нейлоновый шланг | 3 |
| 13 | 4319351 | Нейлоновый шланг | 2 |
| 14 | 4319350 | Нейлоновый шланг | 3 |
| 16 | 4330114 | Шланг | 2 |
| 18 | 4289394 | Шланг | 1 |
| 19 | 4241385 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4190264 | Зажим | 1 |
| 21 | 4193816 | Зажим | 1 |
| 22 | 4204136 | Зажим | 1 |
| 23 | 4190292 | Зажим | 2 |
| 24 | J011022 | Болт с шайбой | 5 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 24 | J271025 замена: J222010 | Болт с шайбой | 5 |
| 26 | 9727639 | Хомут шланга | 1 |
| 27 | 9727637 | Пластина | 1 |
| 28 | J021025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 31 | 4257159 | Кронштейн | 2 |
| 32 | J901014 замена: J901016 | Болт | 2 |
| 32 | J901016 | Болт | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
