Гидроцилиндр. масляный — HITACHI MH5510B

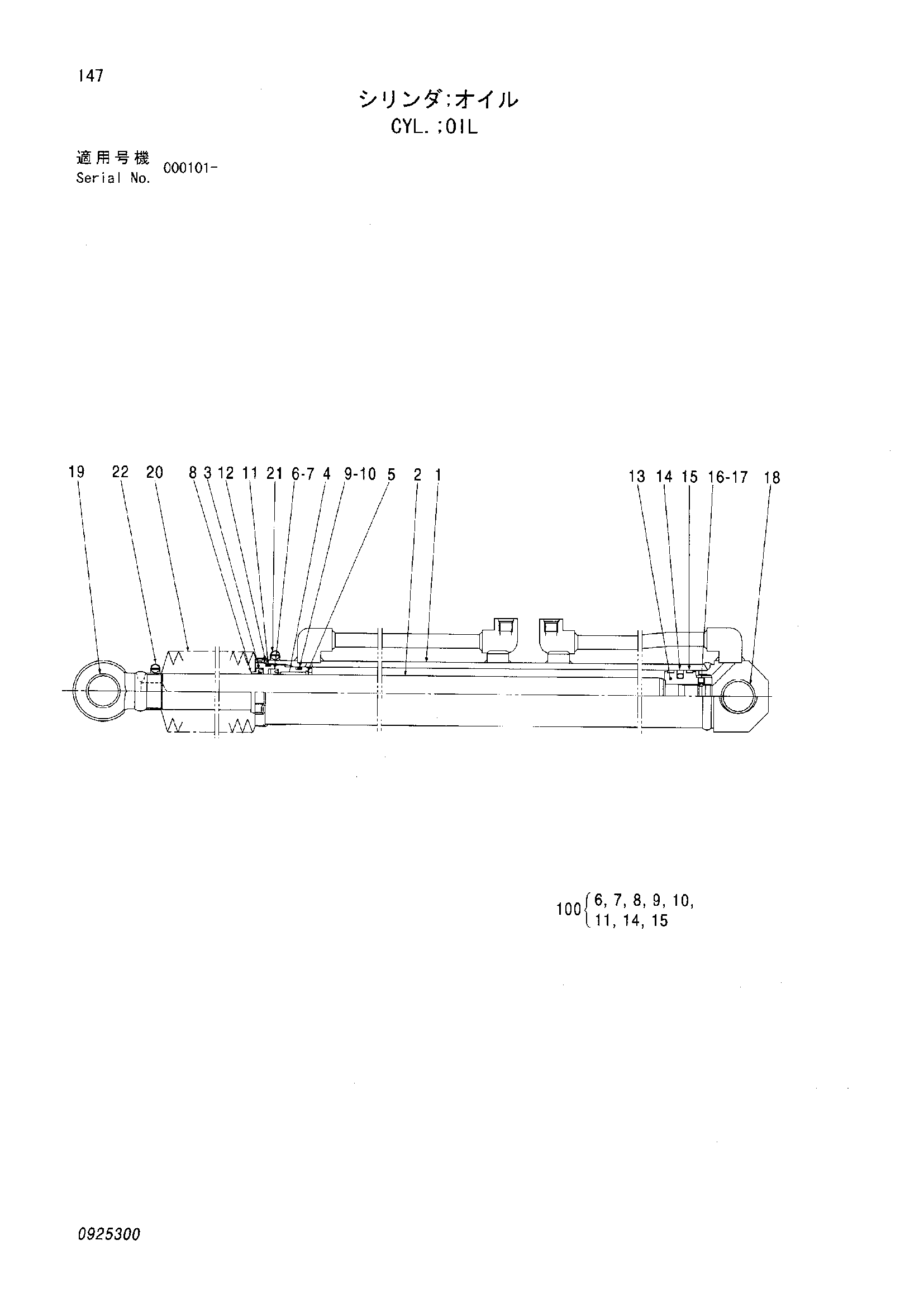

Заводская схема «Гидроцилиндр. масляный» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4485913 | Гидроцилиндр. масляный | 1 | |
| 1 | 0925301 | Труба гидроцилиндра | 1 |
| 2 | 0925302 | Шток поршня | 1 |
| 3 | 0925303 | Головка гидроцилиндра | 1 |
| 4 | 0432203 | Втулка | 1 |
| 5 | 0341204 | Стопорное кольцо | 1 |
| 6 | 0341206 | U-образная манжета | 1 |
| 7 | 0341207 | Опорное кольцо | 1 |
| 8 | 0925304 | Грязесъёмное кольцо | 1 |
| 9 | A811045 | Уплотнительное кольцо | 1 |
| 10 | 0925305 | Опорное кольцо | 1 |
| 11 | A810050 | Уплотнительное кольцо | 1 |
| 12 | 0925306 | Стопорная шайба | 1 |
| 13 | 0925307 | Поршень | 1 |
| 14 | 0782706 | Уплотнительное кольцо | 1 |
| 15 | 0782707 | Направляющее кольцо | 2 |
| 16 | 0431909 | Установочный винт | 1 |
| 17 | 0431910 | Стальной шарик | 1 |
| 18 | 0925308 | Втулка | 1 |
| 19 | 0925309 | Втулка | 1 |
| 20 | 0925310 | Защитный чехол | 1 |
| 21 | 0252008 | Лента | 1 |
| 22 | 0925311 | Лента | 1 |
| 100 | 4625288 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
