Гидрораспределитель трубопроводы (1) — HITACHI MH5510B

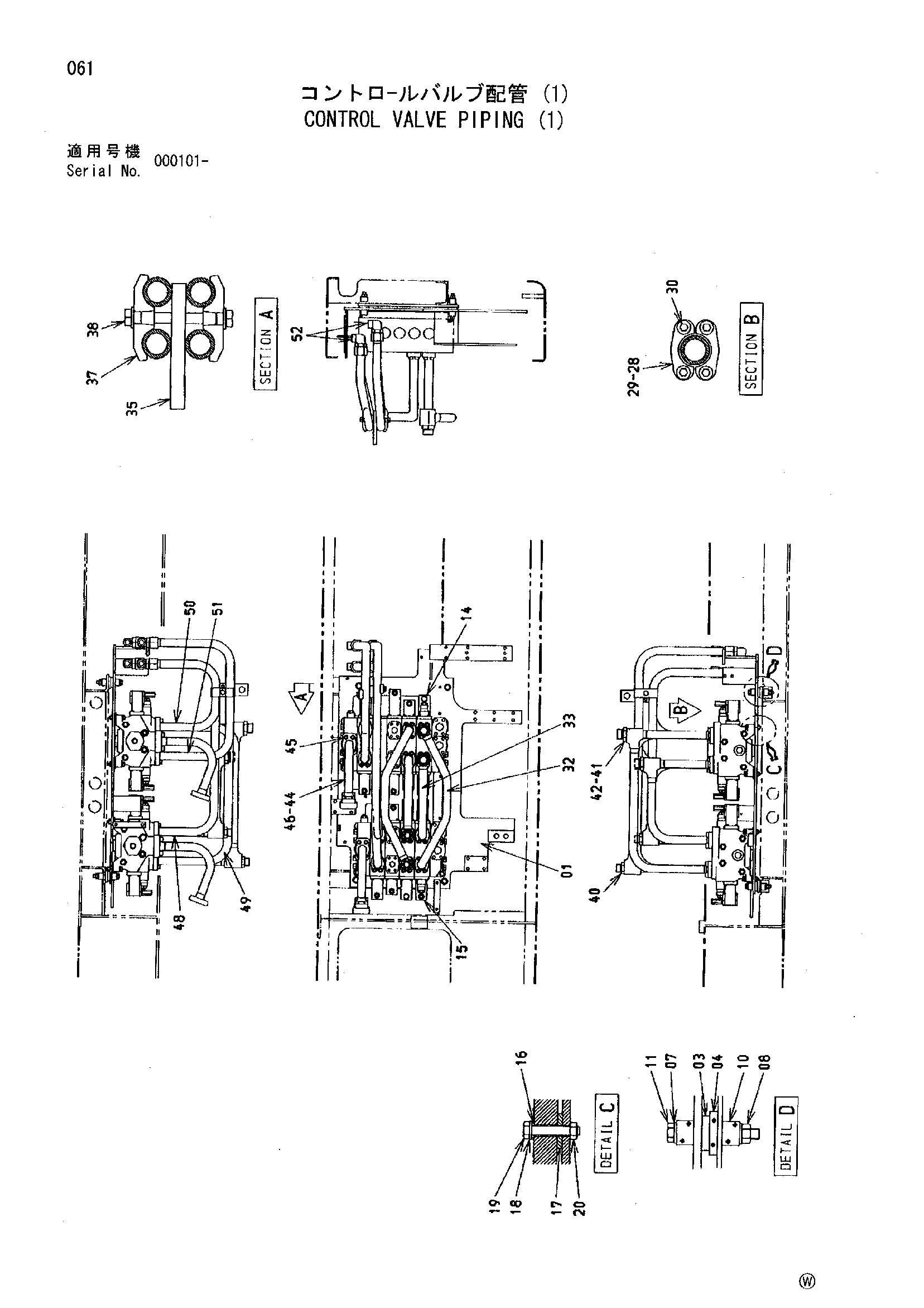

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7043121	Пластина	1
03	4314053	Проставка	4
04	4314054	Резиновая прокладка	2
07	A590112	Плоская шайба	8
08	M660012	U-образная гайка	4
10	4346042	Втулка	8
11	J901290	Болт	4
14	4481131	Гидрораспределитель	1
15	4477868	Гидрораспределитель	1
16	4172242	Резиновая втулка	6
17	4172243	Резиновая прокладка	6
18	A590110	Плоская шайба	6
19	J901055	Болт	6
20	M660010	U-образная гайка	6
28	962453	Разъёмный фланец	24
29	966993	Уплотнительное кольцо	12
30	M341030	Болт с внутренним шестигранником	48
32	8089516	Трубка	2
33	9749867	Трубка	2
35	4371223	Пластина	1
37	4189860	Хомут трубки	2
38	J011265	Болт с шайбой	2
38	J271265 замена: J901265	Болт с шайбой	2
38	J271265 замена: J222012	Болт с шайбой	2
40	4042034	Адаптер	2
40A	4506429	Уплотнительное кольцо	1
41	4449060	Адаптер	2
42	4506429	Уплотнительное кольцо	2
44	9747493	Трубка	2
45	M341240	Болт с внутренним шестигранником	8
46	A811040	Уплотнительное кольцо	2
48	8089047	Трубка	1
49	8089146	Трубка	1
50	8091056	Трубка	1
51	8091057	Трубка	1
52	4102104	Угловой штуцер	4
52A	4506429	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
