Центральный коллектор (передний) — HITACHI MH5510B

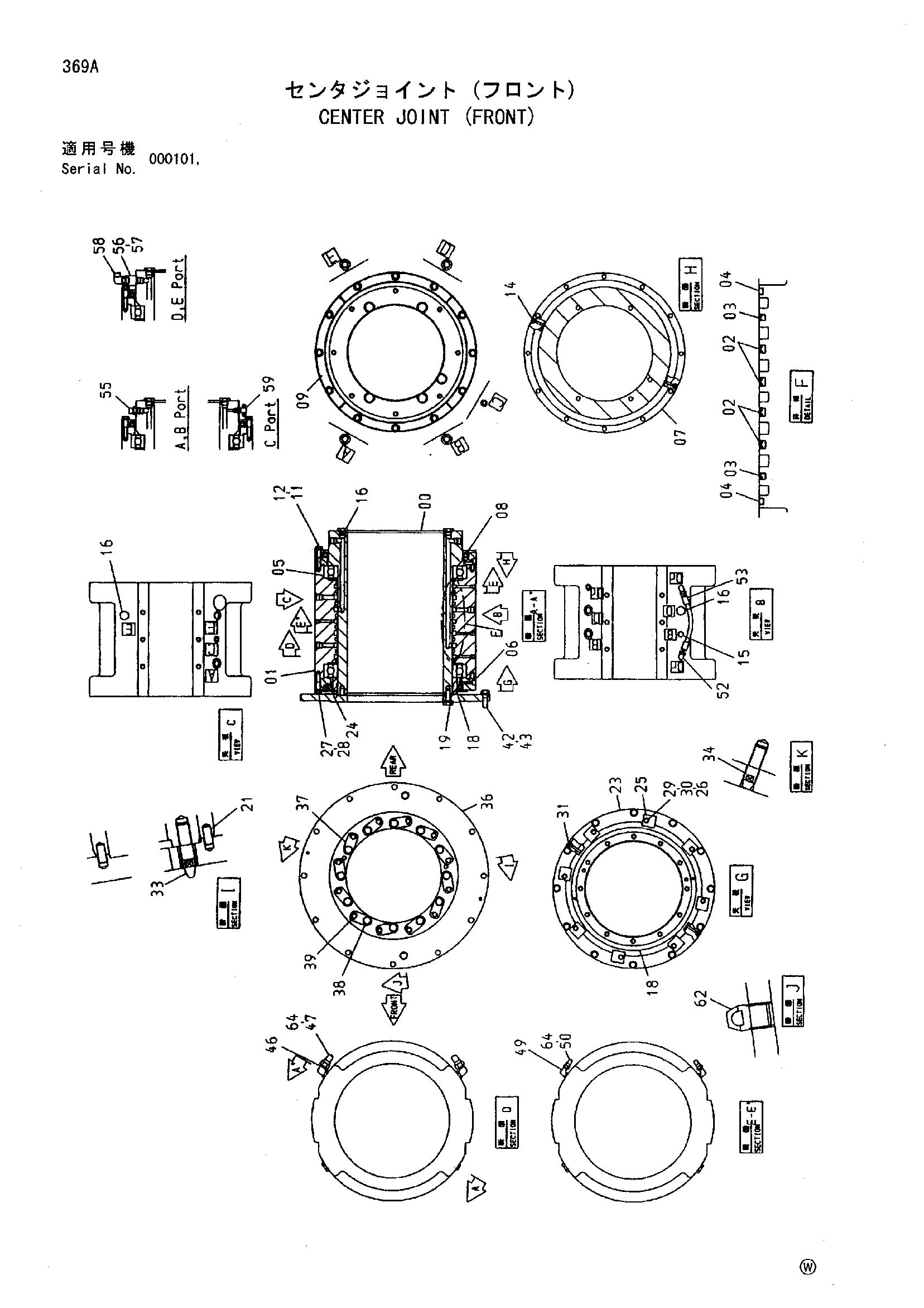

Заводская схема «Центральный коллектор (передний)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1026933 | Корпус внутренний | 1 |
| 01 | 1026934 | Корпус наружный | 1 |
| 02 | 4415994 | Масляное уплотнение | 4 |
| 03 | 4415995 | Масляное уплотнение | 2 |
| 04 | 4334548 | Уплотнительное кольцо | 2 |
| 05 | 4318610 | Подшипник шарик | 2 |
| 06 | 4318746 | Манжета | 2 |
| 07 | 2035484 | Крышка | 1 |
| 08 | 4318744 | Пылезащитное уплотнение | 1 |
| 09 | 4318747 | Пластина | 4 |
| 11 | J901685 | Болт | 12 |
| 12 | J222016 | Шайба | 12 |
| 14 | J75481 | Пресс-маслёнка | 2 |
| 15 | 4092534 | Пробка | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4174542 | Пробка | 7 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 3065780 | Проставка | 1 |
| 19 | 4318742 | Уплотнительное кольцо | 1 |
| 21 | J401025 | Установочный штифт | 2 |
| 23 | 2035483 | Крышка | 1 |
| 24 | 4318743 | Пылезащитное уплотнение | 1 |
| 25 | 4319959 | Крышка уплотнение | 8 |
| 26 | A590110 | Плоская шайба | 8 |
| 27 | J901675 | Болт | 12 |
| 28 | J222016 | Шайба | 12 |
| 29 | J901020 | Болт | 8 |
| 30 | A590910 | Пружинная шайба | 8 |
| 31 | J75481 | Пресс-маслёнка | 2 |
| 33 | 4248196 | Установочный штифт | 1 |
| 34 | 4248197 | Установочный штифт | 1 |
| 36 | 2043616 | Пластина | 1 |
| 37 | 4334674 | Ограничитель | 12 |
| 38 | J932055 | Болт | 12 |
| 39 | J021235 | Болт с шайбой | 12 |
| 39 | J271235 замена: J901235 | Болт с шайбой | 12 |
| 39 | J271235 замена: J222012 | Болт с шайбой | 12 |
| 42 | J932065 | Болт | 12 |
| 43 | 4018545 | Шайба | 12 |
| 46 | 4174588 | Угловой штуцер | 4 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4041578 | Самоуплотняющееся соединение | 4 |
| 49 | 4174586 | Угловой штуцер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4022908 | Самоуплотняющееся соединение | 2 |
| 50A | 4072596 | Колпачок | 1 |
| 52 | 4154671 | Угловой штуцер | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4224415 | Шланг | 1 |
| 55 | 4042033 | Адаптер | 2 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4291184 | Адаптер | 2 |
| 57 | 4506424 | Уплотнительное кольцо | 2 |
| 58 | 4065118 | Угловой штуцер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4154671 | Угловой штуцер | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4427855 | Палец | 2 |
| 64 | 4044883 | Хомут | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
