Верхний рама трубопроводы — HITACHI MH5510B

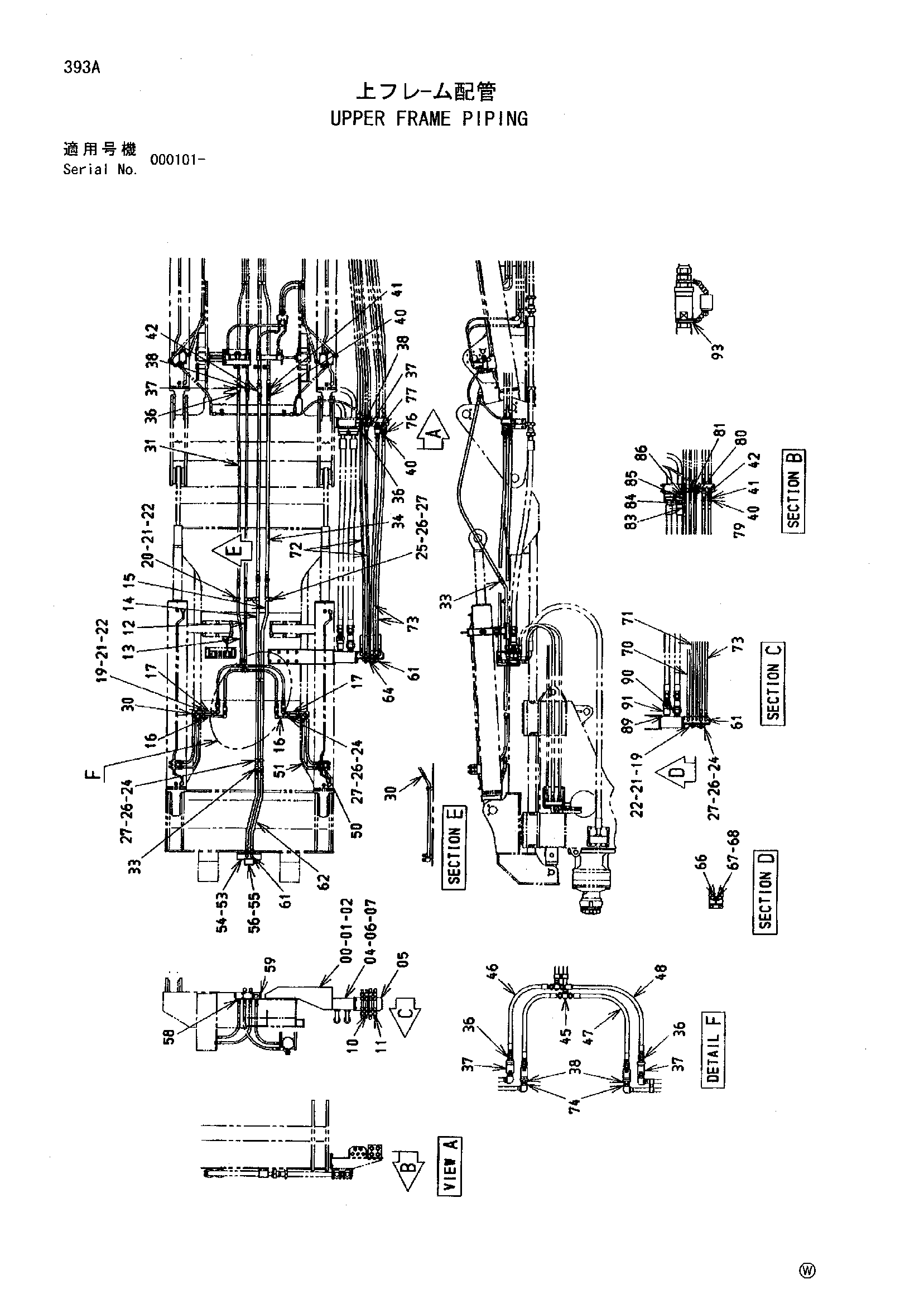

Заводская схема «Верхний рама трубопроводы» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093888 | Кронштейн | 1 |
| 01 | J901640 | Болт | 8 |
| 02 | A590916 | Пружинная шайба | 8 |
| 04 | 2049984 | Блок | 1 |
| 05 | 7045146 | Кронштейн | 1 |
| 06 | J901635 | Болт | 8 |
| 07 | A590916 | Пружинная шайба | 8 |
| 10 | 9761574 | Трубка | 2 |
| 11 | 9761561 | Трубка | 2 |
| 12 | 8093898 | Трубка | 1 |
| 13 | 8093899 | Трубка | 1 |
| 14 | 8093904 | Трубка | 1 |
| 15 | 8093905 | Трубка | 1 |
| 16 | 8093900 | Трубка | 2 |
| 17 | 8093901 | Трубка | 2 |
| 19 | 4189858 | Хомут трубки | 7 |
| 20 | 4190125 | Хомут трубки | 2 |
| 21 | 4273782 | Проставка | 9 |
| 22 | J011255 | Болт с шайбой | 9 |
| 22 | J271255 замена: J901255 | Болт с шайбой | 9 |
| 22 | J271255 замена: J222012 | Болт с шайбой | 9 |
| 24 | 4189859 | Хомут трубки | 4 |
| 25 | 4190126 | Хомут трубки | 2 |
| 26 | 4273783 | Проставка | 6 |
| 27 | J011265 | Болт с шайбой | 6 |
| 27 | J271265 замена: J901265 | Болт с шайбой | 6 |
| 27 | J271265 замена: J222012 | Болт с шайбой | 6 |
| 30 | A852144 | Адаптер | 6 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4306578 | Шланг | 2 |
| 33 | 4042033 | Адаптер | 4 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4188955 | Шланг | 2 |
| 36 | 4221287 | Адаптер | 8 |
| 37 | 4251234 | Самоуплотняющееся соединение | 6 |
| 38 | 4251235 | Самоуплотняющееся соединение | 6 |
| 40 | 94-1304 | Адаптер | 6 |
| 41 | 4041578 | Самоуплотняющееся соединение | 2 |
| 41A | 4072598 | Колпачок | 1 |
| 42 | 4041579 | Самоуплотняющееся соединение | 2 |
| 42A | 4072597 | Колпачок | 1 |
| 45 | 4221224 | Тройник | 2 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4306554 | Шланг | 2 |
| 47 | 4306556 | Шланг | 1 |
| 48 | 4306558 | Шланг | 1 |
| 50 | A852334 | Угловой штуцер | 4 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4614050 | Шланг | 4 |
| 53 | 2049985 | Блок | 1 |
| 54 | M341065 | Болт с внутренним шестигранником | 4 |
| 55 | 4140263 | Предохранительный клапан | 1 |
| 56 | M340871 | Болт с внутренним шестигранником | 4 |
| 58 | A885004 | Пробка | 4 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | A885006 | Пробка | 2 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4065118 | Угловой штуцер | 7 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 4053583 | Шланг | 2 |
| 64 | A852344 | Угловой штуцер | 2 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4202532 | Адаптер | 2 |
| 67 | 4202531 | Гайка | 2 |
| 68 | A590916 | Пружинная шайба | 2 |
| 70 | 4079764 | Шланг | 1 |
| 71 | 4315356 | Шланг | 2 |
| 72 | 4305282 | Шланг | 2 |
| 73 | 4614072 | Шланг | 4 |
| 74 | 4234652 | Адаптер | 4 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
| 76 | 4095396 | Самоуплотняющееся соединение | 1 |
| 77 | 4411187 | Самоуплотняющееся соединение | 1 |
| 79 | 4154652 | Адаптер | 2 |
| 80 | 4022907 | Самоуплотняющееся соединение | 1 |
| 80A | 4072595 | Колпачок | 1 |
| 81 | 4022908 | Самоуплотняющееся соединение | 1 |
| 81A | 4072596 | Колпачок | 1 |
| 83 | 4131885 | Адаптер | 1 |
| 84 | 4163091 | Обратный клапан | 1 |
| 85 | 94-1703 | Адаптер | 1 |
| 86 | 4073093 | Муфта | 1 |
| 89 | 4367254 | Адаптер | 2 |
| 89A | 4037888 | Уплотнительное кольцо | 1 |
| 90 | 4223634 | Самоуплотняющееся соединение | 1 |
| 91 | 4223635 | Самоуплотняющееся соединение | 1 |
| 93 | 4044883 | Хомут | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
