Насос трубопроводы (1) — HITACHI MH5510B

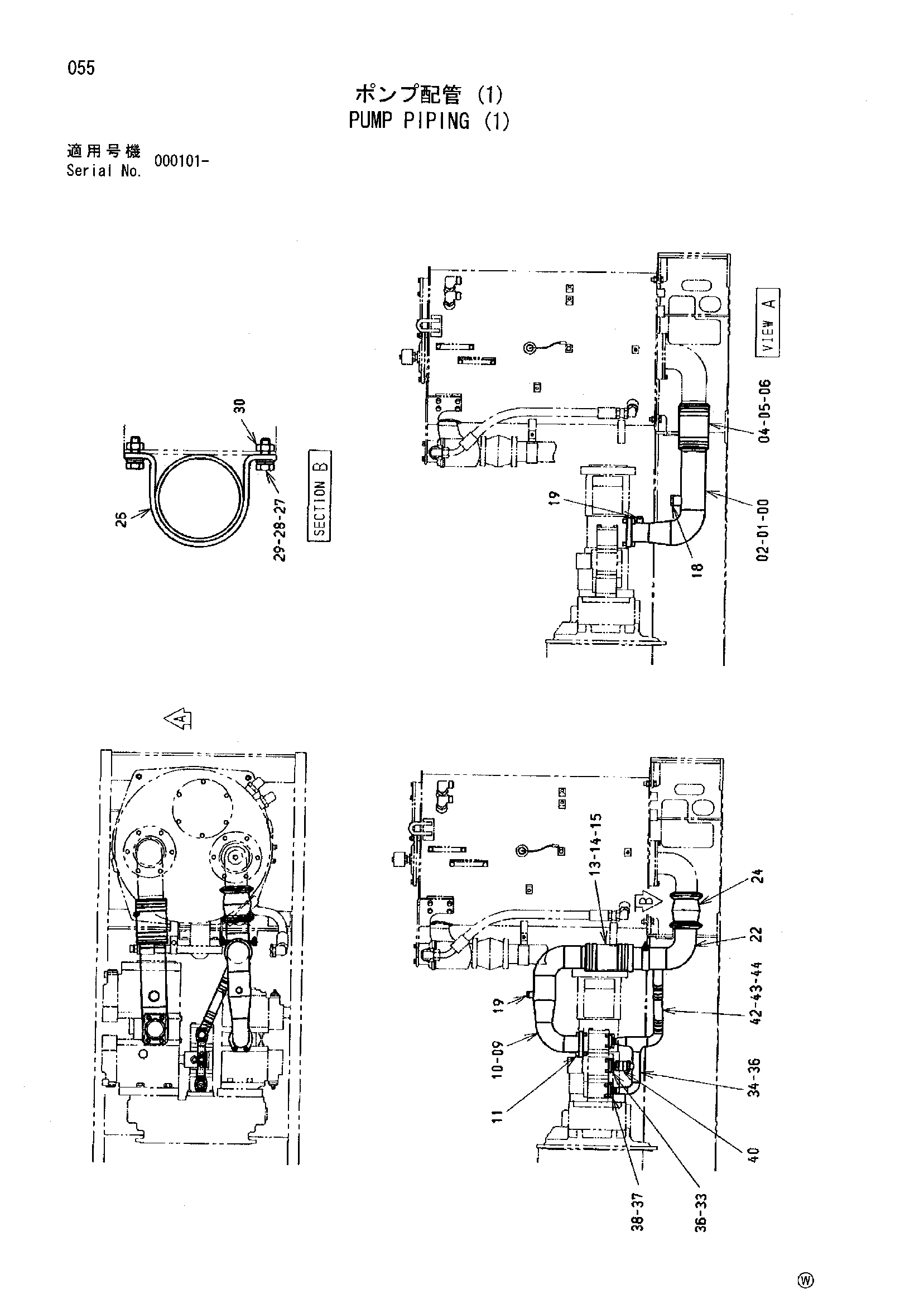

Заводская схема «Насос трубопроводы (1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043277 | Всасывающая трубка | 1 |
| 01 | A811090 | Уплотнительное кольцо | 1 |
| 02 | M341640 | Болт с внутренним шестигранником | 4 |
| 04 | 4367902 | Резиновый шланг | 1 |
| 05 | 4282491 | Хомут шланга | 2 |
| 06 | 4245194 | Хомут шланга | 2 |
| 09 | 7043278 | Всасывающая трубка | 1 |
| 10 | A811075 | Уплотнительное кольцо | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 4 |
| 13 | 4367901 | Резиновый шланг | 1 |
| 14 | 4282488 | Хомут шланга | 2 |
| 15 | 4512716 | Хомут шланга | 2 |
| 18 | 4113926 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4092534 | Пробка | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 7043279 | Всасывающая трубка | 1 |
| 24 | 4202560 | Муфта | 1 |
| 26 | 4186854 | Хомут трубки | 1 |
| 27 | J901030 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | A590110 | Плоская шайба | 2 |
| 30 | J950010 | Гайка | 2 |
| 33 | 9759693 | Всасывающая трубка | 1 |
| 34 | 7043328 | Всасывающая трубка | 1 |
| 36 | 971489 | Уплотнительное кольцо | 3 |
| 37 | 986910 | Разъёмный фланец | 6 |
| 38 | J781030 | Болт с внутренним шестигранником | 12 |
| 40 | 4073889 | Муфта | 1 |
| 42 | 4080206 | Резиновый шланг | 1 |
| 43 | 4282474 | Хомут шланга | 2 |
| 44 | 4505385 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
