Барабан блокировка индикатор — HITACHI MH5510B

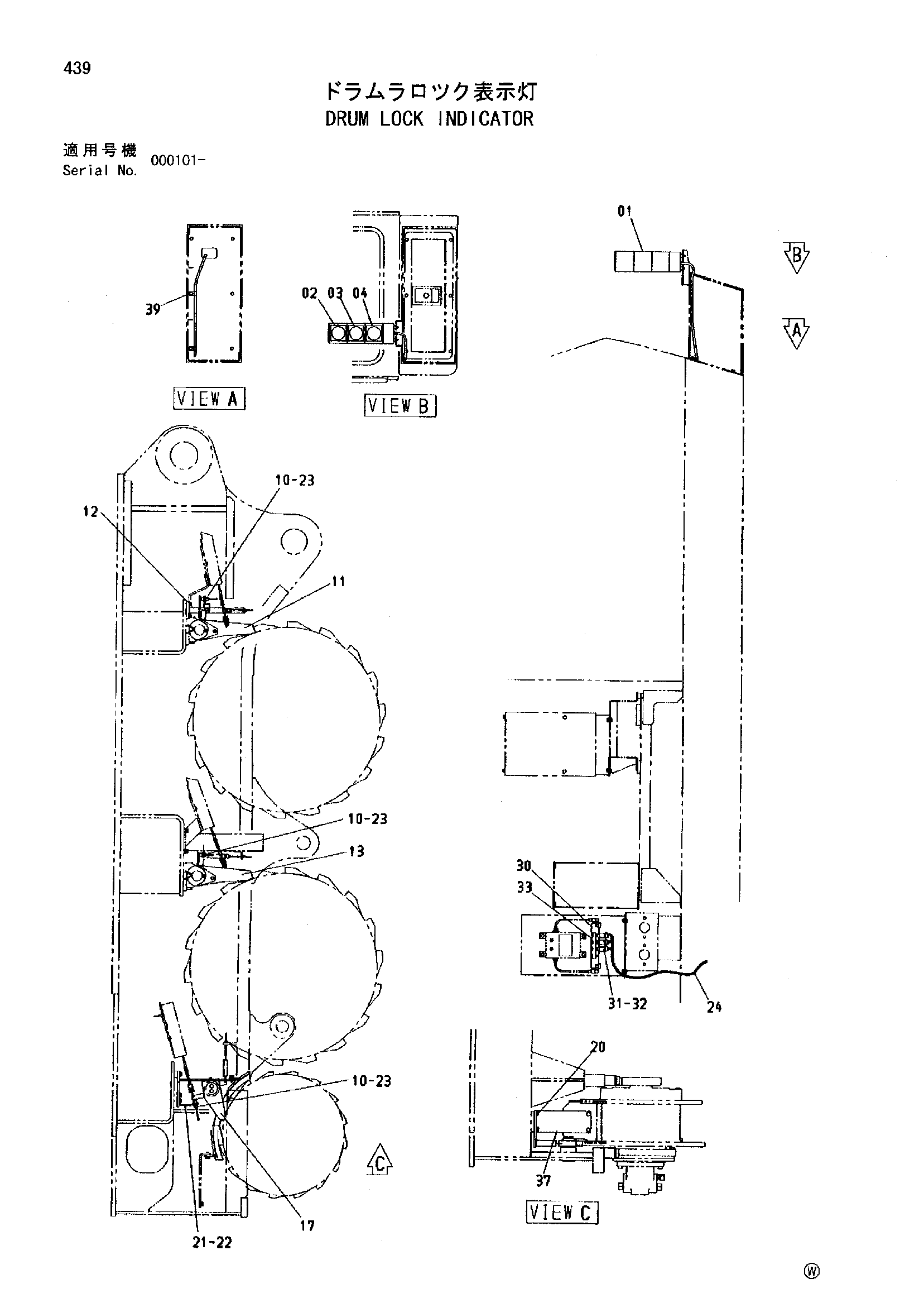

Заводская схема «Барабан блокировка индикатор» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4464618 | Фонарь | 1 |
| 01 | 4485181 | Фонарь | 1 |
| 02 | 4603099 | Информационная табличка | 1 |
| 03 | 4603100 | Информационная табличка | 1 |
| 04 | 4603101 | Информационная табличка | 1 |
| 10 | 4370848 | Выключатель | 3 |
| 11 | 8086104 | Зуб | 1 |
| 12 | 9757699 | Кронштейн | 1 |
| 13 | 8086105 | Зуб | 1 |
| 17 | 8090924 | Зуб | 1 |
| 20 | J021245 | Болт с шайбой | 2 |
| 20 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 20 | J271245 замена: J222012 | Болт с шайбой | 2 |
| 21 | 4601369 | Кронштейн | 1 |
| 22 | J011025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 23 | 4257159 | Кронштейн | 3 |
| 24 | 3098161 | Жгут проводов | 1 |
| 30 | 9757819 | Кронштейн | 1 |
| 31 | 4251588 | Реле | 3 |
| 32 | J460616 | Винт с шайбой | 3 |
| 33 | 4465577 | Информационная табличка | 1 |
| 37 | 8091799 | Кронштейн | 1 |
| 39 | 4190261 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
