Тормозной клапан — HITACHI MH5510B

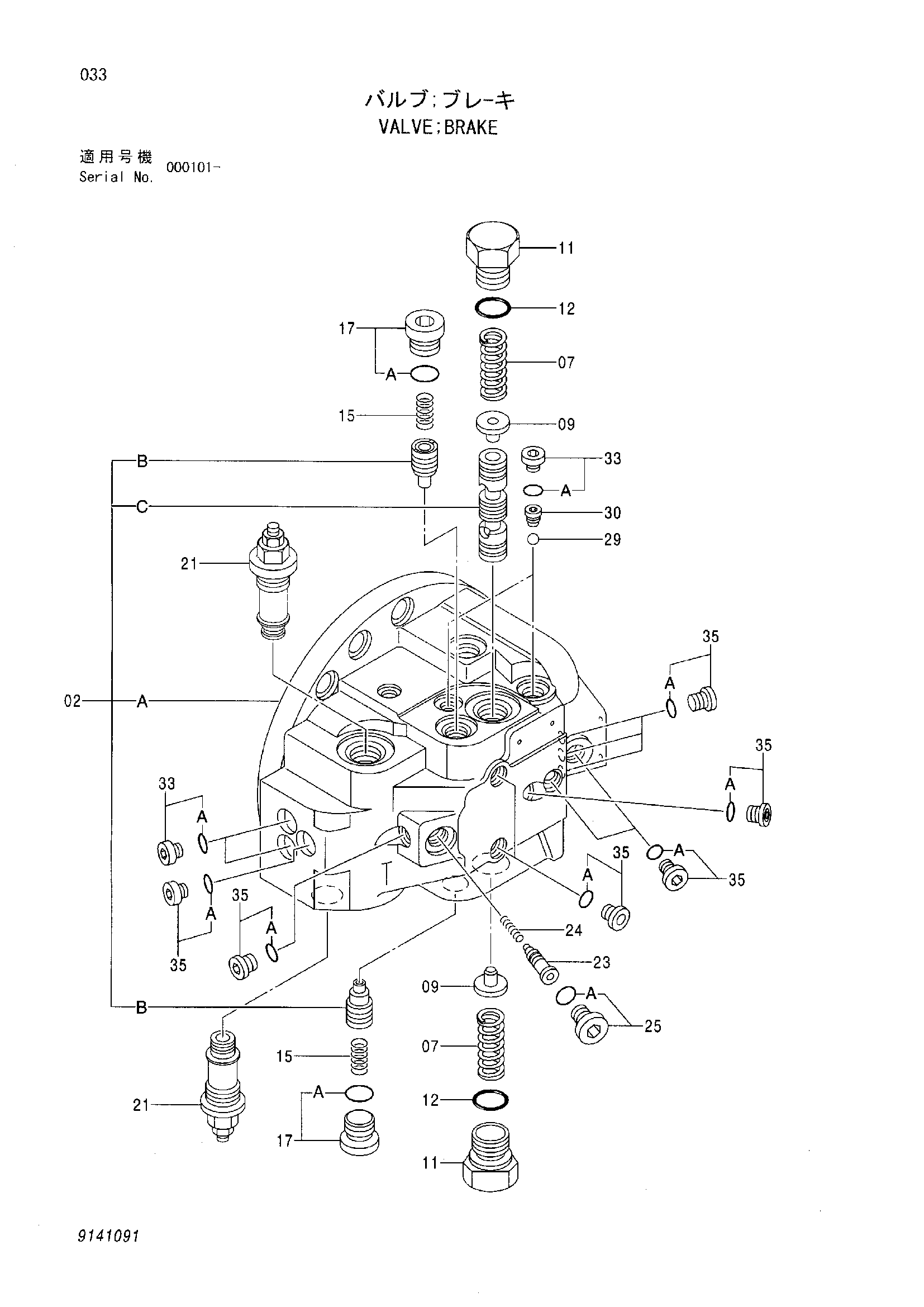

Заводская схема «Тормозной клапан» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9141091 | Тормозной клапан | 1 | |
| 02 | 7031426 | Корпус | 1 |
| 07 | 4276785 | Пружина сжатия | 2 |
| 09 | 4276691 | Ограничитель | 2 |
| 11 | 4276526 | Пробка | 2 |
| 12 | 4506429 | Уплотнительное кольцо | 2 |
| 15 | 4365007 | Пружина сжатия | 2 |
| 17 | 9089488 | Пробка | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 9141056 | Предохранительный клапан | 2 |
| 23 | 4322610 | Золотник | 1 |
| 24 | 4185136 | Пружина сжатия | 1 |
| 25 | 9089486 | Пробка | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4509493 | Шарик | 2 |
| 30 | 4311662 | Сиденье | 2 |
| 33 | 9089485 | Пробка | 4 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 9089484 | Пробка | 10 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
