Свивел соединение для келлй штанга (5 степс) — HITACHI MH5510B

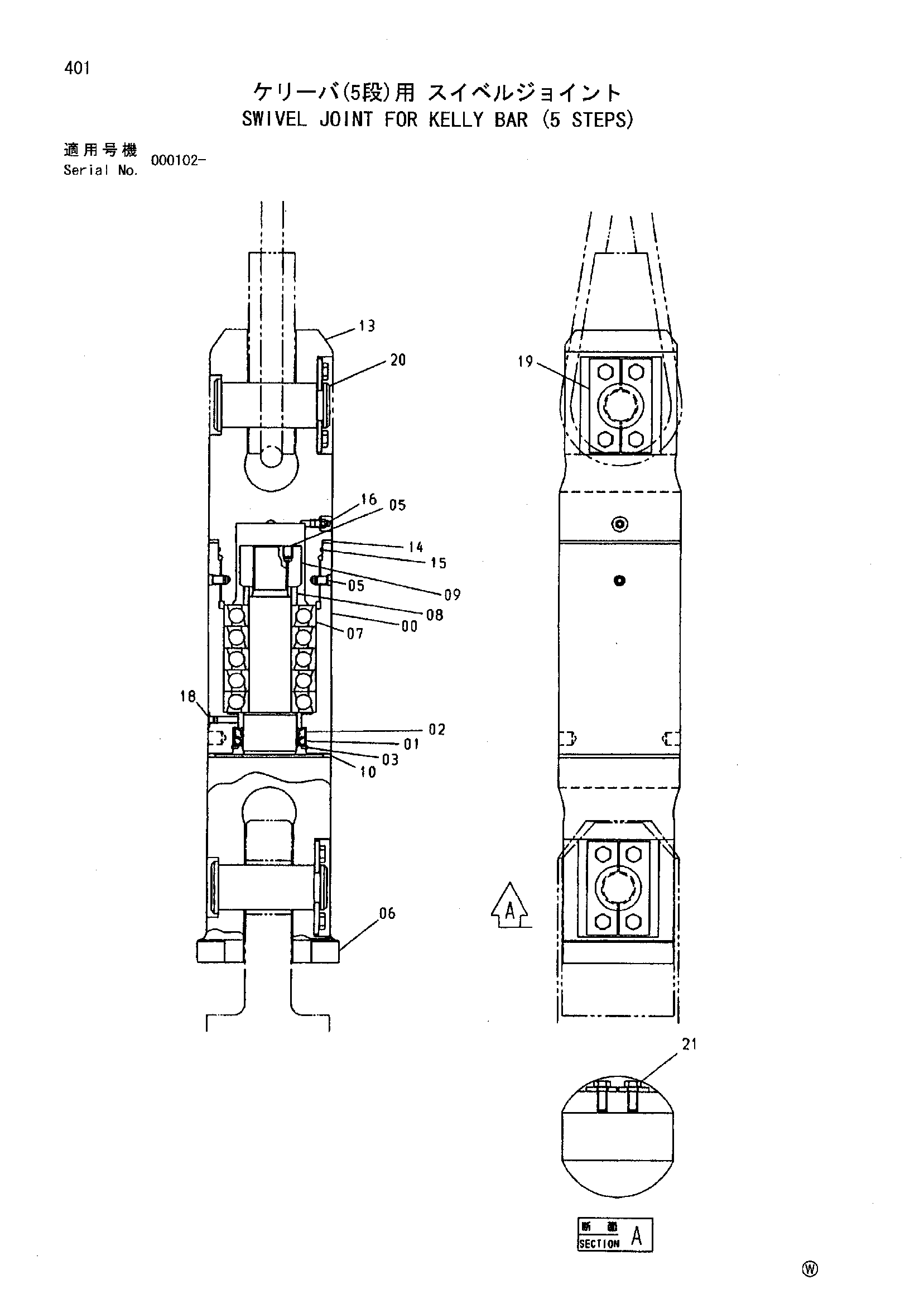

Заводская схема «Свивел соединение для келлй штанга (5 степс)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9177043 | Свивел соединение в сборе | 1 | |
| 00 | 3065245 | Корпус | 1 |
| 01 | 4223045 | Масляное уплотнение | 1 |
| 02 | 4223046 | Масляное уплотнение | 1 |
| 03 | 991728 | Стопорное кольцо | 1 |
| 05 | M031216 | Установочный винт | 3 |
| 06 | 2043381 | Вал | 1 |
| 07 | 4318728 | Шариковый подшипник | 1 |
| 08 | 4318640 | Проставка | 1 |
| 09 | 4318641 | Гайка | 1 |
| 10 | 4318639 | Проставка | 1 |
| 13 | 2037391 | Концевой проушина | 1 |
| 14 | 4318638 | Манжета | 1 |
| 15 | A810130 | Уплотнительное кольцо | 1 |
| 16 | J75481 | Пресс-маслёнка | 1 |
| 18 | 94-2010 | Пробка | 1 |
| 19 | 4340607 | Стопорная пластина | 4 |
| 20 | 4272448 | Палец | 2 |
| 21 | J901232 замена: J901235 | Болт | 8 |
| 21 | J901235 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
