Гидроцилиндр. масляный — HITACHI MH5510B

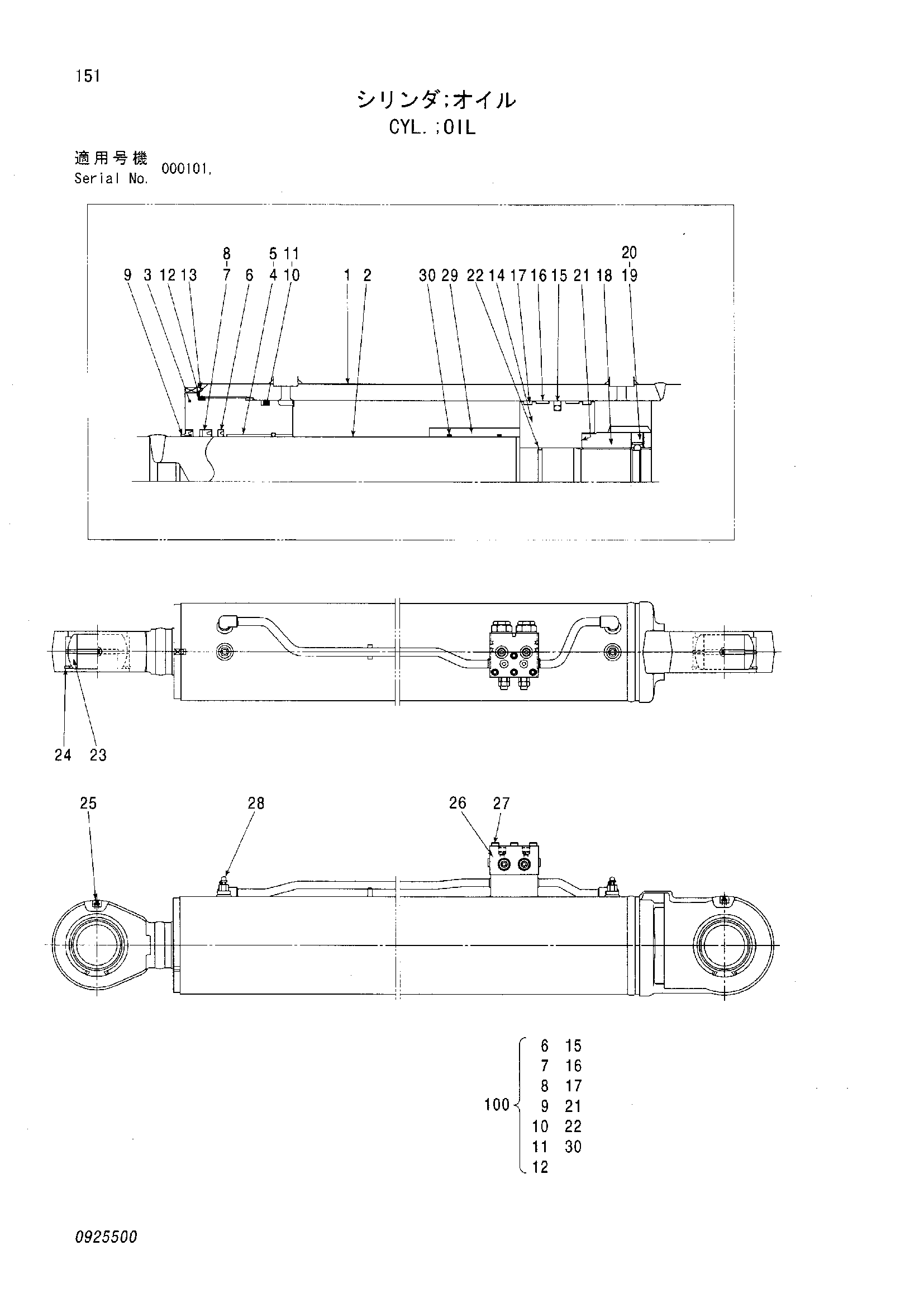

Заводская схема «Гидроцилиндр. масляный» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4478597 | Гидроцилиндр. масляный | 1 | |
| 1 | 0925501 | Труба гидроцилиндра | 1 |
| 2 | 0925702 | Шток поршня | 1 |
| 3 | 0925703 | Головка гидроцилиндра | 1 |
| 4 | 0925704 | Втулка | 1 |
| 5 | 0208504 | Стопорное кольцо | 1 |
| 6 | 0836105 | Кольцо | 1 |
| 7 | 0836106 | U-образная манжета | 1 |
| 8 | 0836107 | Опорное кольцо | 1 |
| 9 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811170 | Уплотнительное кольцо | 1 |
| 11 | 0332704 | Опорное кольцо | 1 |
| 12 | A810180 | Уплотнительное кольцо | 1 |
| 13 | 0925705 | Стопорная шайба | 1 |
| 14 | 0925706 | Поршень | 1 |
| 15 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 16 | 0643015 | Направляющее кольцо | 2 |
| 17 | 0332708 | Направляющее кольцо | 2 |
| 18 | 0880607 | Гайка | 1 |
| 19 | 0352715 | Установочный винт | 1 |
| 20 | 0104404 | Шарик | 1 |
| 21 | 0836111 | Регулировочная шайба | 1 |
| 22 | A811070 | Уплотнительное кольцо | 1 |
| 23 | 0807713 | Подшипник. спх.рол. | 2 |
| 24 | 0925708 | Стопорное кольцо | 2 |
| 25 | J75481 | Пресс-маслёнка | 2 |
| 26 | 4623337 | Удерживающий клапан | 1 |
| 27 | 0225004 | Болт с внутренним шестигранником | 4 |
| 28 | 0643016 | Воздушный клапан | 2 |
| 29 | 0925707 | Проставка | 1 |
| 30 | A811100 | Уплотнительное кольцо | 2 |
| 100 | 4624842 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
