Верхний рама контакт предотвращение устройство — HITACHI MH5510B

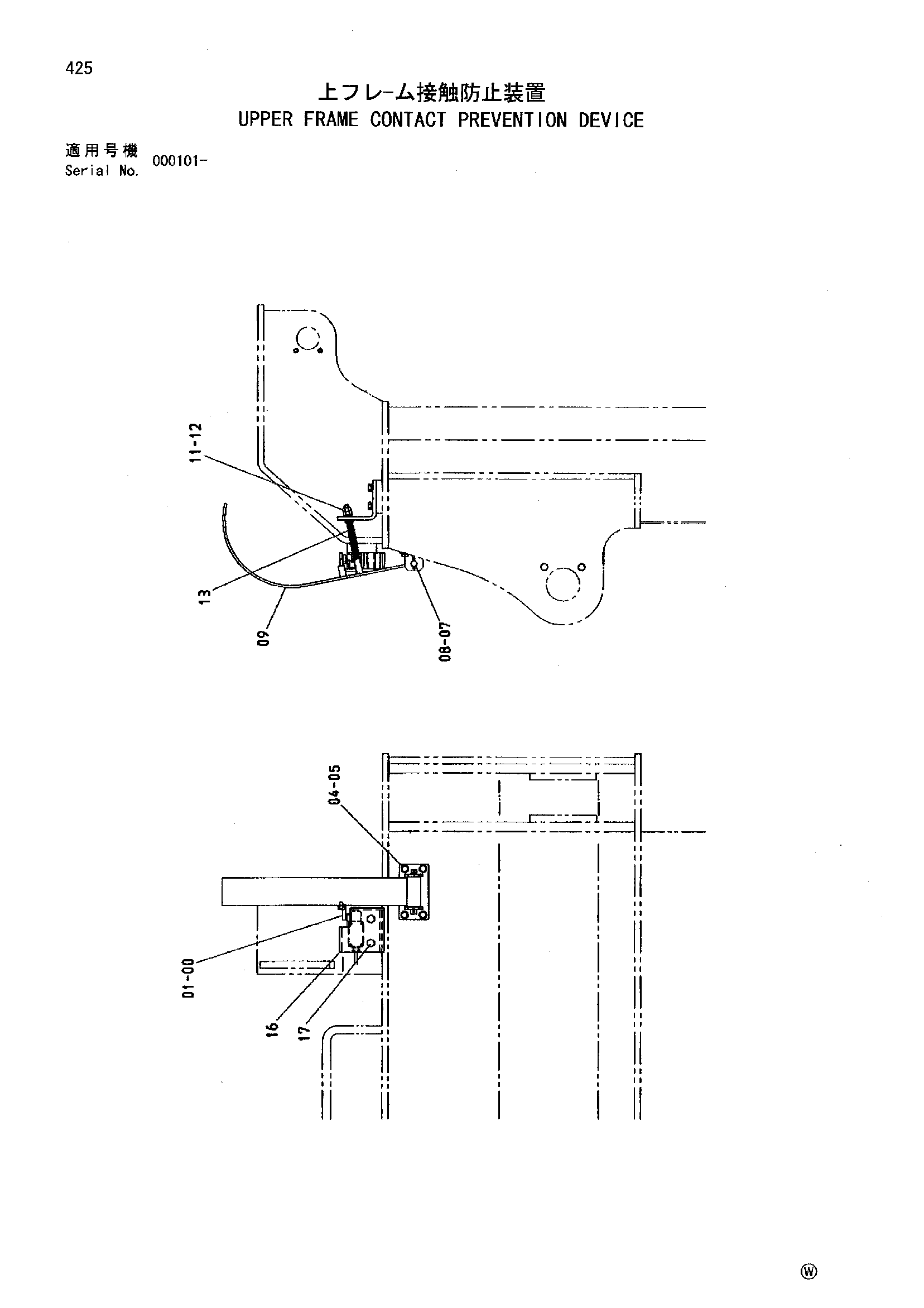

Заводская схема «Верхний рама контакт предотвращение устройство» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487698 | Выключатель концевой | 1 |
| 01 | J450435 | Винт с шайбой | 4 |
| 02 | 9760288 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 4 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 03 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 05 | 4196928 | Палец | 1 |
| 06 | A764025 | Шплинт | 2 |
| 07 | 8092903 | Ответная планка | 1 |
| 09 | J950012 | Гайка | 2 |
| 10 | A590112 | Плоская шайба | 3 |
| 11 | 4283987 | Пружина сжатия | 1 |
| 14 | 8091616 | Кронштейн | 1 |
| 15 | J011230 | Болт с шайбой | 2 |
| 15 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 15 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 18 | 4600432 | Крышка | 1 |
| 19 | J900616 | Болт | 3 |
| 20 | A590906 | Пружинная шайба | 3 |
| 23 | 4477682 | Седло винта | 1 |
| 24 | 4349847 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
