Подъёмный механизм трубопроводы — HITACHI MH5510B

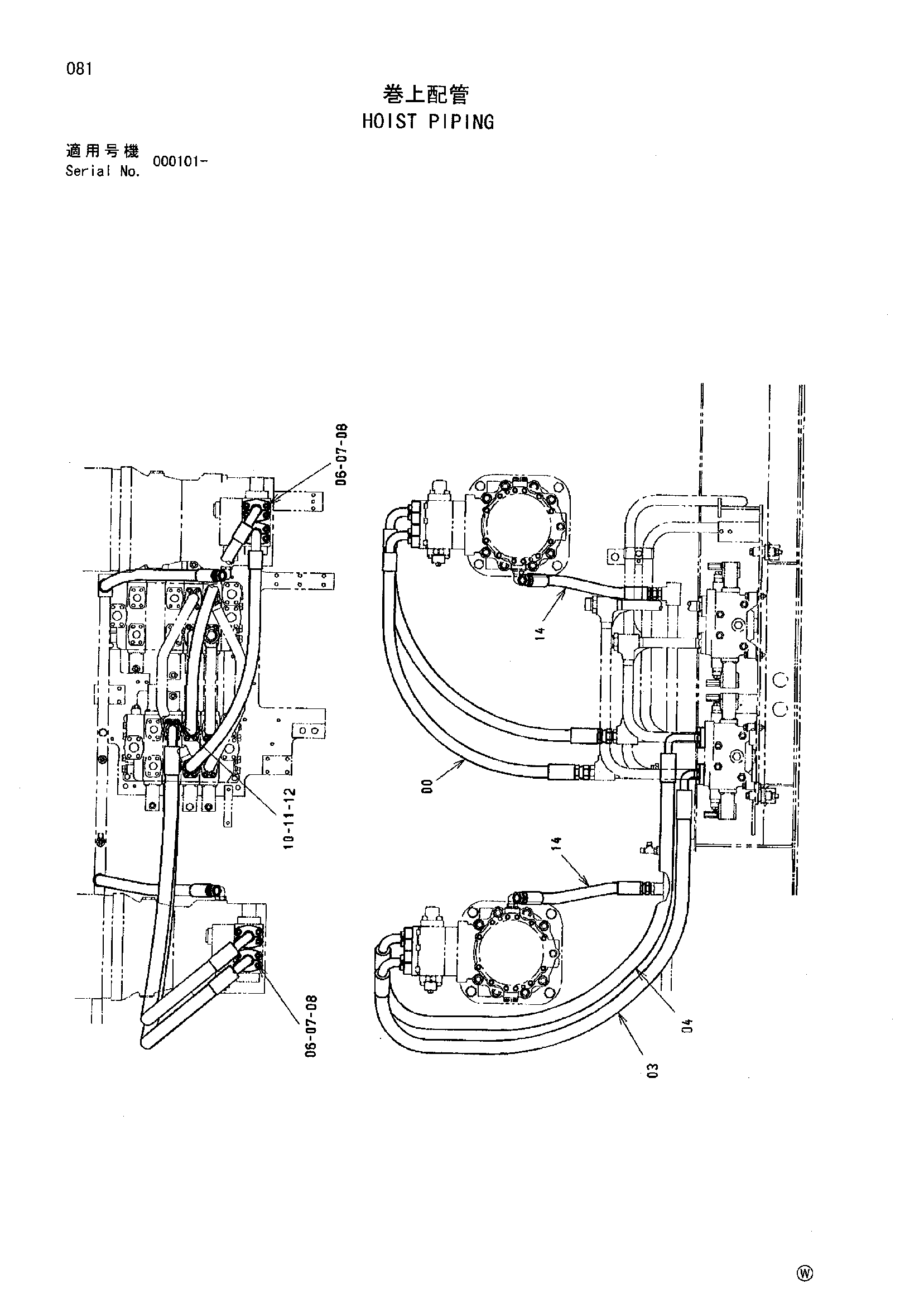

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483371 | Шланг | 2 |
| 03 | 4483362 | Шланг | 1 |
| 04 | 4483380 | Шланг | 1 |
| 06 | 4508805 | Уплотнительное кольцо | 4 |
| 07 | 4075853 | Разъёмный фланец | 8 |
| 08 | M341240 | Болт с внутренним шестигранником | 16 |
| 10 | 966993 | Уплотнительное кольцо | 2 |
| 11 | 962453 | Разъёмный фланец | 4 |
| 12 | M341028 замена: M341030 | Болт с внутренним шестигранником | 8 |
| 12 | M341030 | Болт с внутренним шестигранником | 8 |
| 14 | 4081127 | Резиновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
