Гидроцилиндр. масляный — HITACHI MH5510B

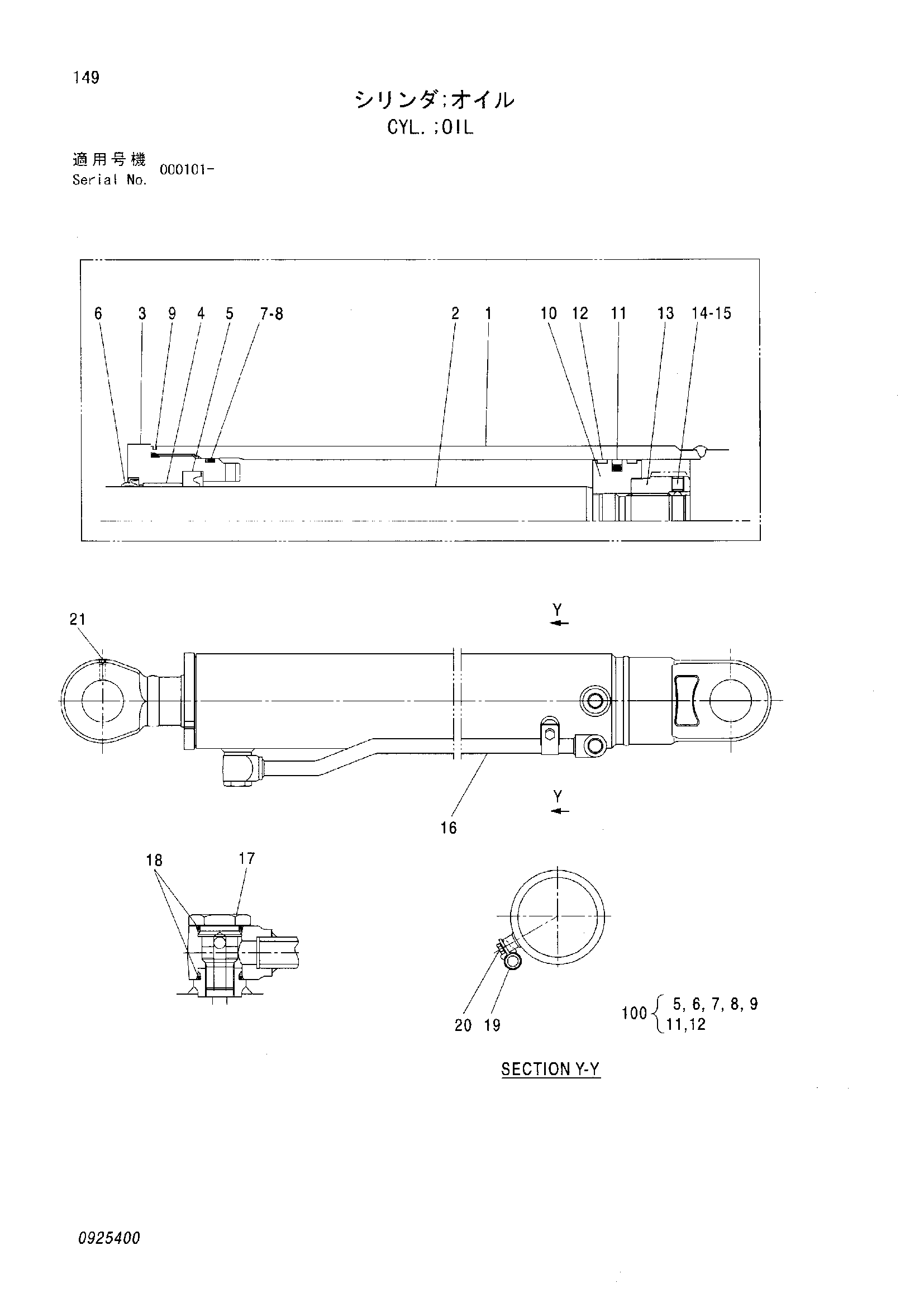

Заводская схема «Гидроцилиндр. масляный» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4478596 | Гидроцилиндр. масляный | 1 | |
| 1 | 0925401 | Труба гидроцилиндра | 1 |
| 2 | 0925402 | Шток поршня | 1 |
| 3 | 0925403 | Головка гидроцилиндра | 1 |
| 4 | 0925404 | Втулка | 1 |
| 5 | 4508829 | U-образная манжета | 1 |
| 6 | 0666806 | Грязесъёмное кольцо | 1 |
| 7 | A811110 | Уплотнительное кольцо | 1 |
| 8 | 0826806 | Опорное кольцо | 1 |
| 9 | A810115 | Уплотнительное кольцо | 1 |
| 10 | 0925405 | Поршень | 1 |
| 11 | 0225614 | Уплотнительное кольцо | 1 |
| 12 | 0686405 | Направляющее кольцо | 2 |
| 13 | 0814209 | Гайка | 1 |
| 14 | 0309011 | Установочный винт | 1 |
| 15 | 0111707 | Стальной шарик | 1 |
| 16 | 0925406 | Трубка | 1 |
| 17 | 4480022 | Пробка | 1 |
| 18 | 4509182 | Уплотнительное кольцо | 2 |
| 19 | 0826815 | Держатель | 2 |
| 20 | 0826816 | Болт | 2 |
| 21 | 94-2010 | Пробка | 1 |
| 100 | 4624536 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
