Реел табле — HITACHI MH5510B

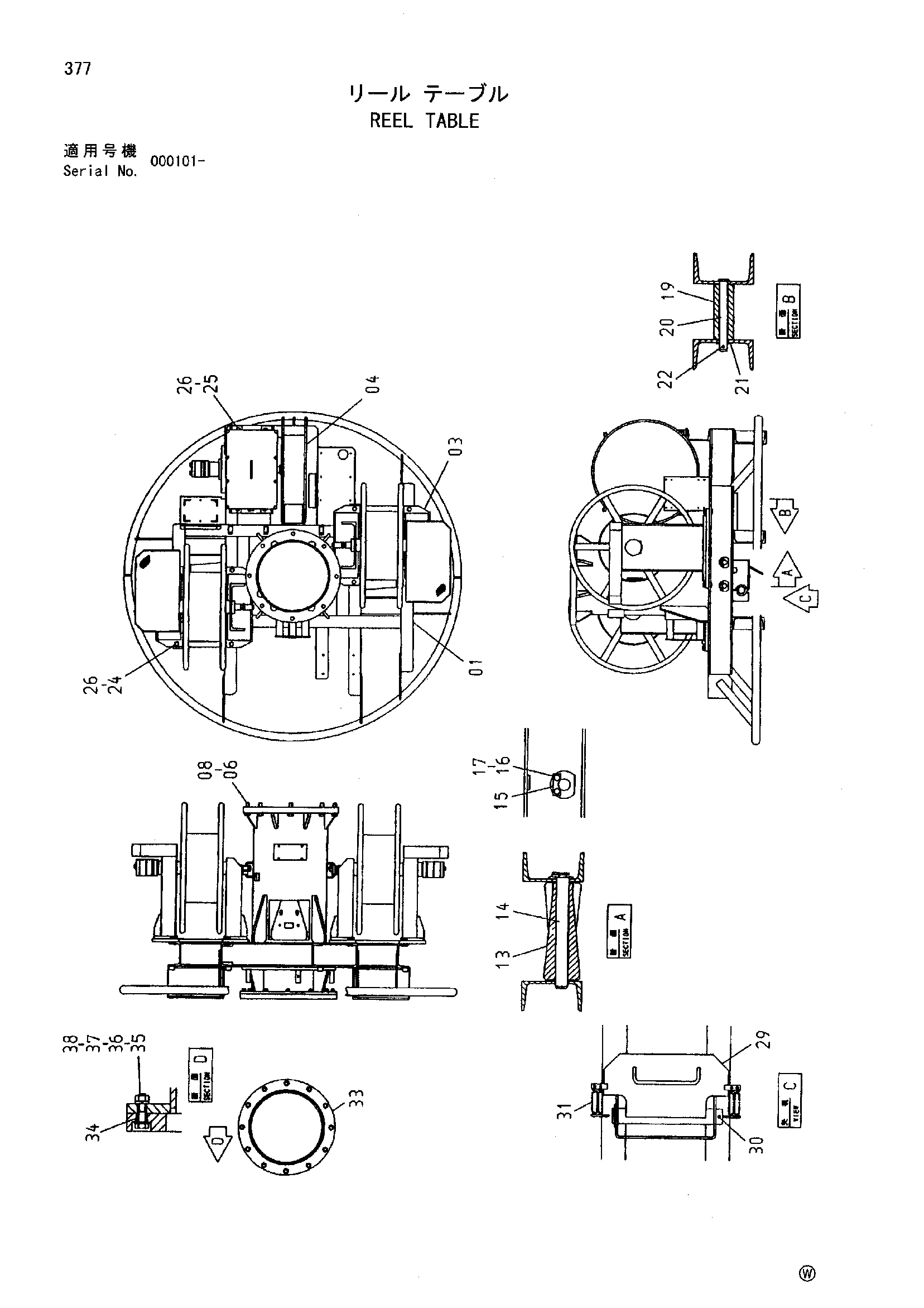

Заводская схема «Реел табле» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5006678 | Базовый | 1 |
| 03 | 4422689 | Реел шланг | 2 |
| 04 | 4422690 | Реел трос | 1 |
| 06 | J932010 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 13 | 4177112 | Каток направляющая | 4 |
| 14 | 4185172 | Палец | 4 |
| 15 | X280071 | Стопорная пластина | 4 |
| 16 | J900816 | Болт | 8 |
| 17 | A590908 | Пружинная шайба | 8 |
| 19 | 4147928 | Каток направляющая | 2 |
| 20 | 4147930 | Палец | 2 |
| 21 | A590120 | Плоская шайба | 2 |
| 22 | A765040 | Шплинт | 2 |
| 24 | J901645 | Болт | 8 |
| 25 | J901640 | Болт | 4 |
| 26 | A590916 | Пружинная шайба | 12 |
| 29 | 8055684 | Крышка | 2 |
| 30 | A768063 | Шплинт | 2 |
| 31 | 443270 | Пружина растяжения | 8 |
| 33 | 4450404 | Резиновая прокладка | 1 |
| 34 | 4326088 | Проставка | 12 |
| 35 | J901250 | Болт | 12 |
| 36 | J950012 | Гайка | 12 |
| 37 | A590112 | Плоская шайба | 12 |
| 38 | A590912 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
