ED трубопроводы (базовый машина 1) — HITACHI MH5510B

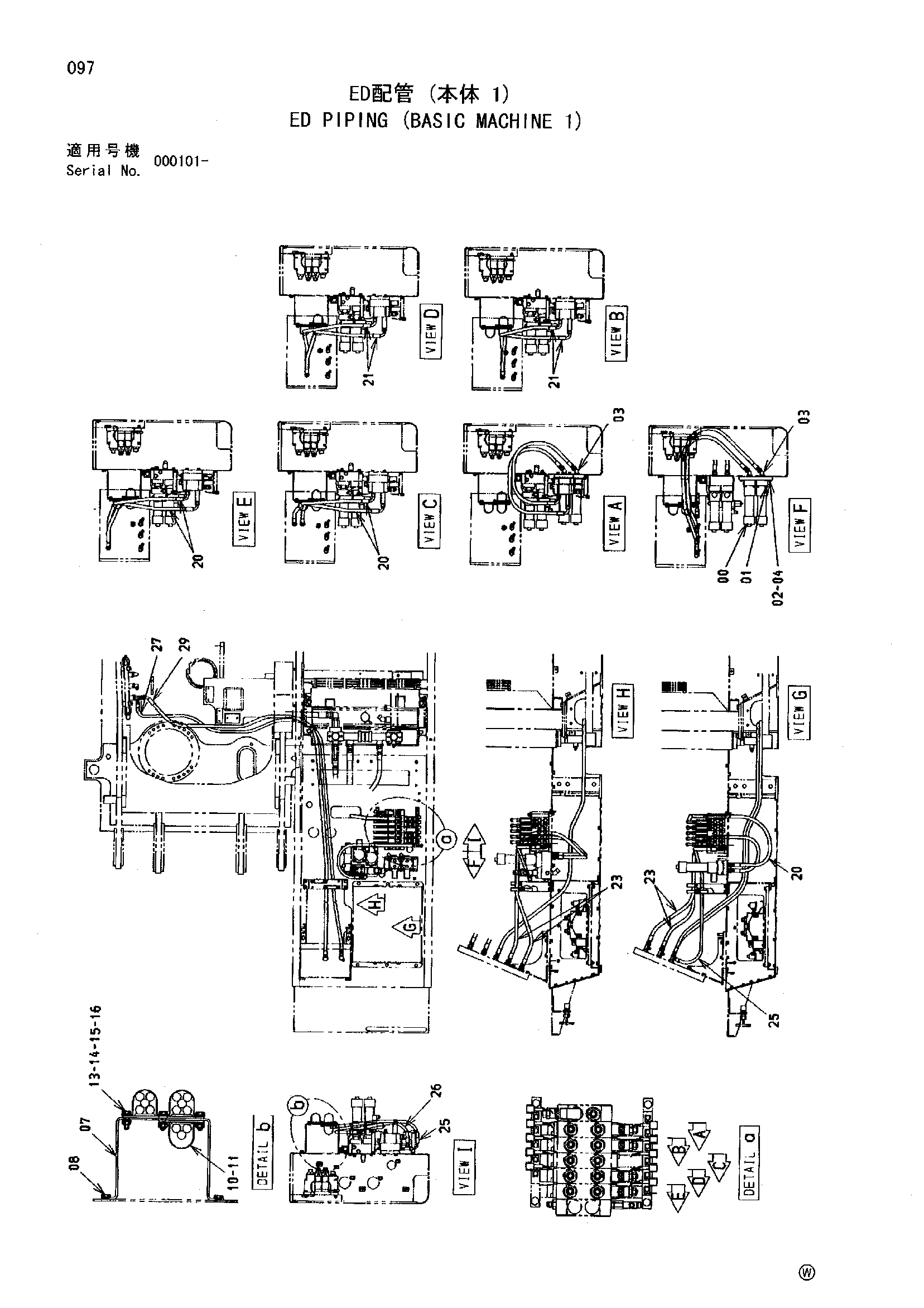

Заводская схема «ED трубопроводы (базовый машина 1)» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4391475 | Фильтр | 2 |
| 01 | M341080 | Болт с внутренним шестигранником | 8 |
| 02 | 3087168 | Блок | 1 |
| 03 | A852244 | Угловой штуцер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | J011045 | Болт с шайбой | 4 |
| 04 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 04 | J271045 замена: J222010 | Болт с шайбой | 4 |
| 07 | 4480387 | Кронштейн | 1 |
| 08 | J011025 | Болт с шайбой | 4 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 08 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 10 | 4187112 | Хомут | 3 |
| 11 | 4089557 | Хомут | 3 |
| 13 | J901035 | Болт | 4 |
| 14 | J950010 | Гайка | 4 |
| 15 | A590110 | Плоская шайба | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 20 | 4603709 | Шланг | 6 |
| 21 | 4603699 | Шланг | 4 |
| 23 | 4293953 | Шланг | 4 |
| 25 | 4218430 | Шланг | 1 |
| 26 | 4412108 | Шланг | 1 |
| 27 | 4375305 | Шланг | 1 |
| 29 | 4484521 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
