Основной рама — HITACHI MH5510B

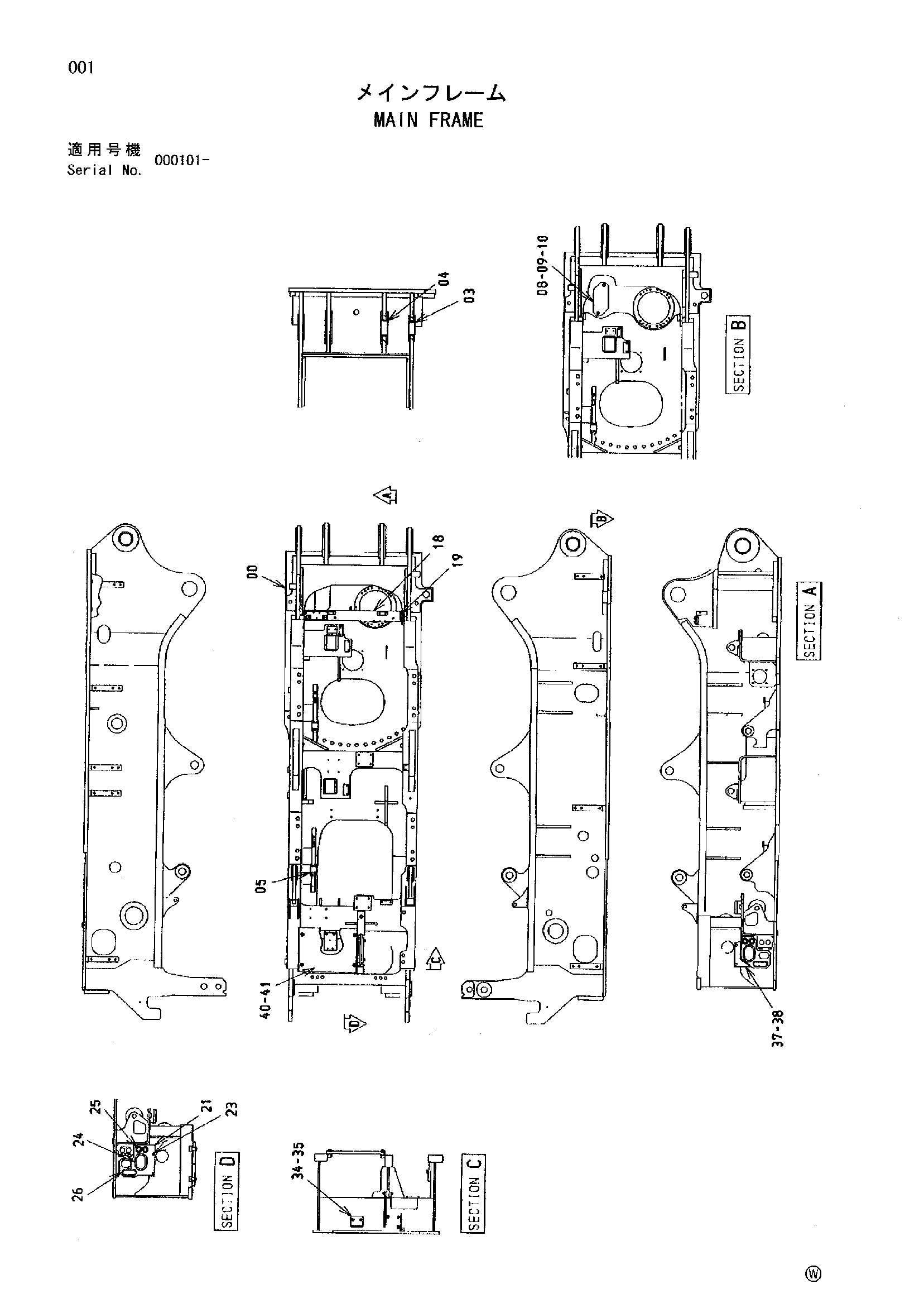

Заводская схема «Основной рама» для HITACHI MH5510B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008678 | Рама основной | 1 |
| 03 | 4480431 | Втулка | 2 |
| 04 | 4484451 | Втулка | 2 |
| 05 | 4372030 | Втулка | 2 |
| 08 | 4484257 | Крышка | 1 |
| 09 | J901625 | Болт | 2 |
| 10 | A590916 | Пружинная шайба | 2 |
| 18 | 8090474 | Кронштейн | 1 |
| 19 | J021235 | Болт с шайбой | 4 |
| 19 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 19 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 21 | 9760747 | Кронштейн | 1 |
| 23 | J021235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J222012 | Болт с шайбой | 2 |
| 24 | 4201751 | Резиновая втулка | 1 |
| 25 | 4203587 | Резиновая втулка | 2 |
| 26 | 4213560 | Резиновая втулка | 1 |
| 34 | 4346946 | Кронштейн | 1 |
| 35 | J011230 | Болт с шайбой | 2 |
| 35 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 35 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 37 | 8091463 | Крышка | 1 |
| 38 | J021225 | Болт с шайбой | 2 |
| 38 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 38 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 40 | 8091457 | Крышка | 1 |
| 41 | J031060 | Болт с шайбой | 4 |
| 41 | J281060 замена: J901060 | Болт с шайбой | 4 |
| 41 | J281060 замена: 4486055 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MH5510B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
